产品概述

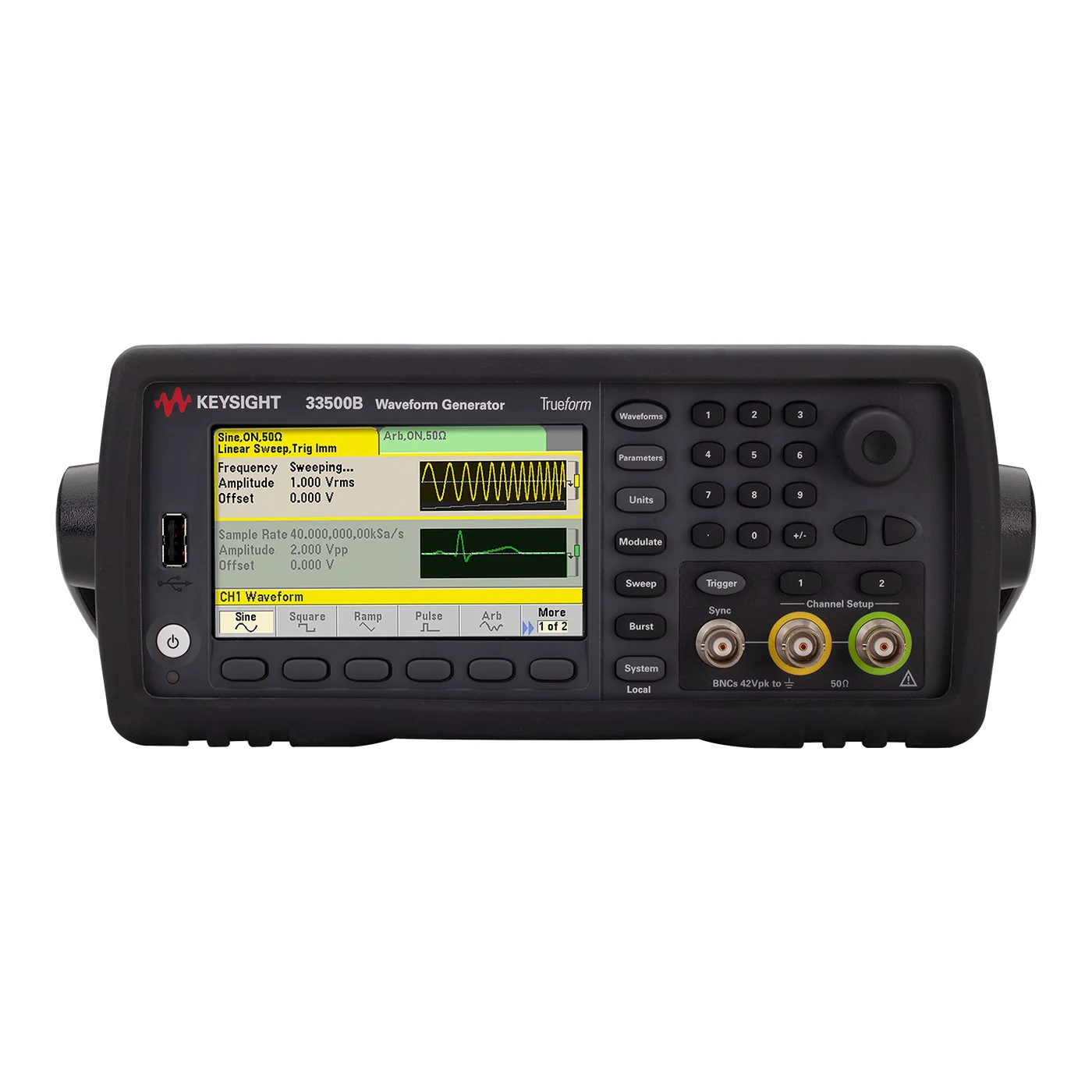

Keysight 33522B 30 MHz 2 通道函数/任意波形发生器 用于生成正弦、方波、斜波、脉冲、噪声、PRBS、扫频、突发和调制信号。它提供 2 个输出通道，正弦带宽最高 30 MHz，波形采样率 250 MSa/s，幅度分辨率 16 bit。仪器支持逐点任意波形和序列，存储能力为 1 MSa/通道标准，16 MSa/通道选件。官方摘要给出的抖动为 < 40 ps，总谐波失真为 < 0.04%。通过 USB、LAN、GPIB 可集成到研发、教学和自动测试系统。
33522B 型号定位
Keysight 33522B 的产品定位是函数/任意波形发生器，主要配置包括幅度分辨率为 16 bit、最高正弦波频率为 30 MHz、最高采样率为 250 MSa/s、波形存储为 1 MSa/通道标准，16 MSa/通道选件。这些参数决定它更适合用于信号激励与仿真、频率与时基测量、器件研发验证等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
33522B 的主要配置包括：最高正弦波频率：30 MHz；输出通道：2 channels；最高采样率：250 MSa/s；幅度分辨率：16 bit；任意波形：支持；波形存储：1 MSa/通道标准，16 MSa/通道选件；抖动：< 40 ps；通信接口：USB、LAN、GPIB。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | 33522B |
| SKU | KEYSIGHT-33522B |
| 产品类型 | 函数/任意波形发生器 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 信号发生器与频率计 |
核心特点
- 30 MHz 最高正弦波带宽，2 个输出通道。
- 最高采样率 250 MSa/s，幅度分辨率 16 bit。
- 任意波形能力：支持，1 MSa/通道标准，16 MSa/通道选件。
- 抖动摘要 < 40 ps，总谐波失真摘要 < 0.04%。
- 支持连续、调制、扫频和突发工作方式。
- 提供 AM、FM、PM、FSK、BPSK、PWM 等常用调制方式（按系列功能确认）。
- 通信接口：USB、LAN、GPIB。
- 双通道型号支持频率/幅度耦合、相位同步及差分或组合信号应用。
典型应用
- 模拟与数字电路激励和设计验证
- 滤波器、放大器和传感器频率响应测试
- 脉冲、时钟、PRBS 和数字接口容限测试
- 调制信号、双音和通信基带仿真
- 教学实验和基础电子测量
- 自动化生产测试与故障复现
技术参数
核心性能
| 最高正弦波频率 | 30 MHz |
|---|---|
| 最高采样率 | 250 MSa/s |
| 幅度分辨率 | 16 bit |
| 抖动 | < 40 ps |
通道与接口
| 输出通道 | 2 channels |
|---|---|
| 通信接口 | USB、LAN、GPIB |
配置与兼容
| 波形存储 | 1 MSa/通道标准，16 MSa/通道选件 |
|---|
其他参数
| 任意波形 | 支持 |
|---|
相近型号对比
33522B 与 33521B
33522B 与 33521B 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 33522B | 33521B |
|---|---|---|
| 输出通道 | 2 channels | 1 channels |
33522B 与 33511B
33522B 与 33511B 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 33522B | 33511B |
|---|---|---|
| 最高正弦波频率 | 30 MHz | 20 MHz |
| 最高采样率 | 250 MSa/s | 160 MSa/s |
| 输出通道 | 2 channels | 1 channels |
33522B 与 33512B
33522B 与 33512B 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 33522B | 33512B |
|---|---|---|
| 最高正弦波频率 | 30 MHz | 20 MHz |
| 最高采样率 | 250 MSa/s | 160 MSa/s |
33522B 与 33611A
33522B 与 33611A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 33522B | 33611A |
|---|---|---|
| 幅度分辨率 | 16 bit | 14 bit |
| 抖动 | < 40 ps | < 1 ps（脉冲摘要） |
| 最高正弦波频率 | 30 MHz | 80 MHz |
| 最高采样率 | 250 MSa/s | 660 MSa/s |
| 波形存储 | 1 MSa/通道标准，16 MSa/通道选件 | 4 MSa/通道标准，64 MSa/通道选件 |
33522B 与 33612A
33522B 与 33612A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 33522B | 33612A |
|---|---|---|
| 幅度分辨率 | 16 bit | 14 bit |
| 抖动 | < 40 ps | < 1 ps（脉冲摘要） |
| 最高正弦波频率 | 30 MHz | 80 MHz |
| 最高采样率 | 250 MSa/s | 660 MSa/s |
| 波形存储 | 1 MSa/通道标准，16 MSa/通道选件 | 4 MSa/通道标准，64 MSa/通道选件 |
33522B 与 33621A
33522B 与 33621A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 33522B | 33621A |
|---|---|---|
| 幅度分辨率 | 16 bit | 14 bit |
| 抖动 | < 40 ps | < 1 ps（脉冲摘要） |
| 最高正弦波频率 | 30 MHz | 120 MHz |
| 最高采样率 | 250 MSa/s | 1 GSa/s |
| 波形存储 | 1 MSa/通道标准，16 MSa/通道选件 | 4 MSa/通道标准，64 MSa/通道选件 |
选型说明
33522B 的 30 MHz 是正弦带宽，方波、脉冲、任意波形和大幅度输出的有效上限可能不同。选型时应同时确认通道数、负载阻抗、输出幅度、采样率、任意波形长度、边沿时间、抖动、调制、时基、同步和接口。双通道版本不是单通道版本的软件升级，若需要同步、差分或 I/Q 输出应直接选择双通道型号。
适用边界
- 需要的核心范围超过本页所列 33522B 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 目标频率或带宽范围
- 通道数、输出幅度与负载
- 波形、调制或计时功能
- 时基、同步和触发要求
- 远程接口、软件与校准要求
常见问题
Keysight 33522B 的带宽和通道数是多少？
最高正弦波带宽为 30 MHz，提供 2 个输出通道。其他波形上限需按数据手册确认。
33522B 支持任意波形吗？
支持。最高采样率为 250 MSa/s，存储为 1 MSa/通道标准，16 MSa/通道选件。
33522B 的幅度分辨率是多少？
官方系列资料列出 16 bit。有效垂直精度还取决于幅度范围、负载、频率和校准。
33522B 支持哪些远程接口？
接口为 USB、LAN、GPIB。GPIB 在部分系列为选件，询价时必须确认实际配置。
报价是否包含波形软件和深存储选件？
标准软件、波形编辑器和授权范围因系列与地区不同；深存储、OCXO、GPIB、IQ 播放器或安全选件需单独确认。
33522B 与 33521B 的主要区别是什么？
主要参数差异包括：输出通道：33522B 为 2 channels，33521B 为 1 channels。除此之外，还应核对选件、附件、接口和完整订货号。
33522B 与 33511B 的主要区别是什么？
主要参数差异包括：最高正弦波频率：33522B 为 30 MHz，33511B 为 20 MHz；最高采样率：33522B 为 250 MSa/s，33511B 为 160 MSa/s；输出通道：33522B 为 2 channels，33511B 为 1 channels。除此之外，还应核对选件、附件、接口和完整订货号。
33522B 与 33512B 的主要区别是什么？
主要参数差异包括：最高正弦波频率：33522B 为 30 MHz，33512B 为 20 MHz；最高采样率：33522B 为 250 MSa/s，33512B 为 160 MSa/s。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight 33522B 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
