描述
产品概述

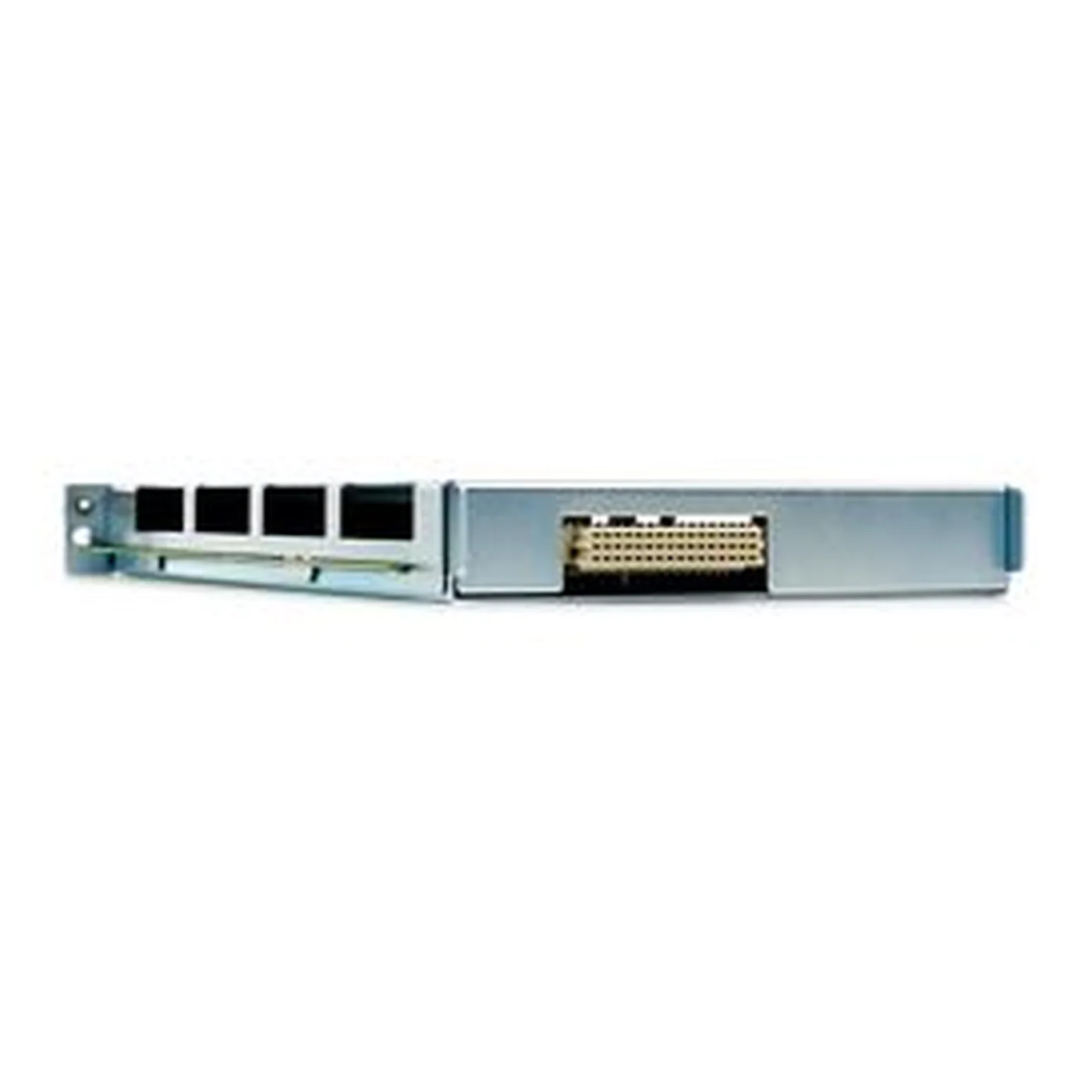

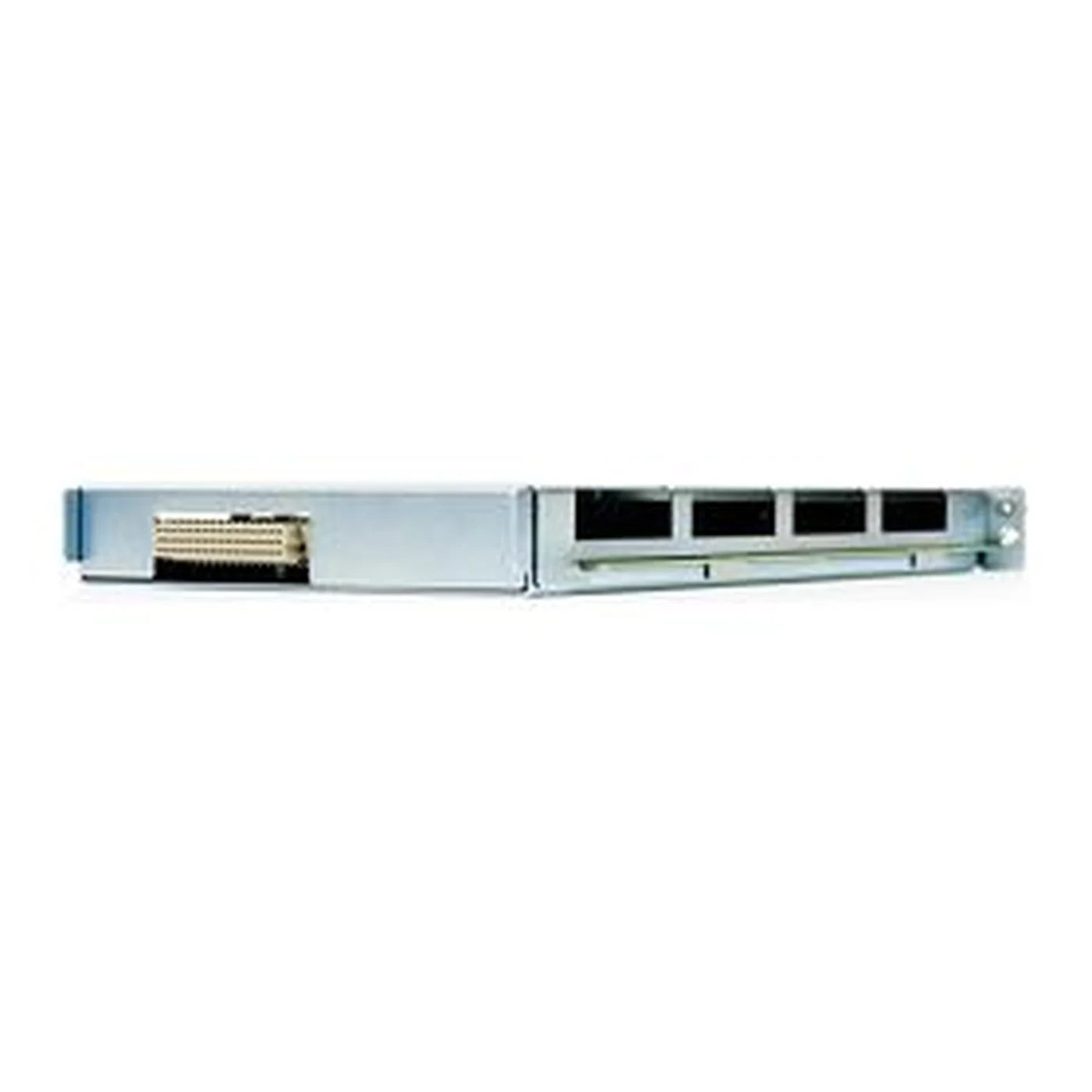

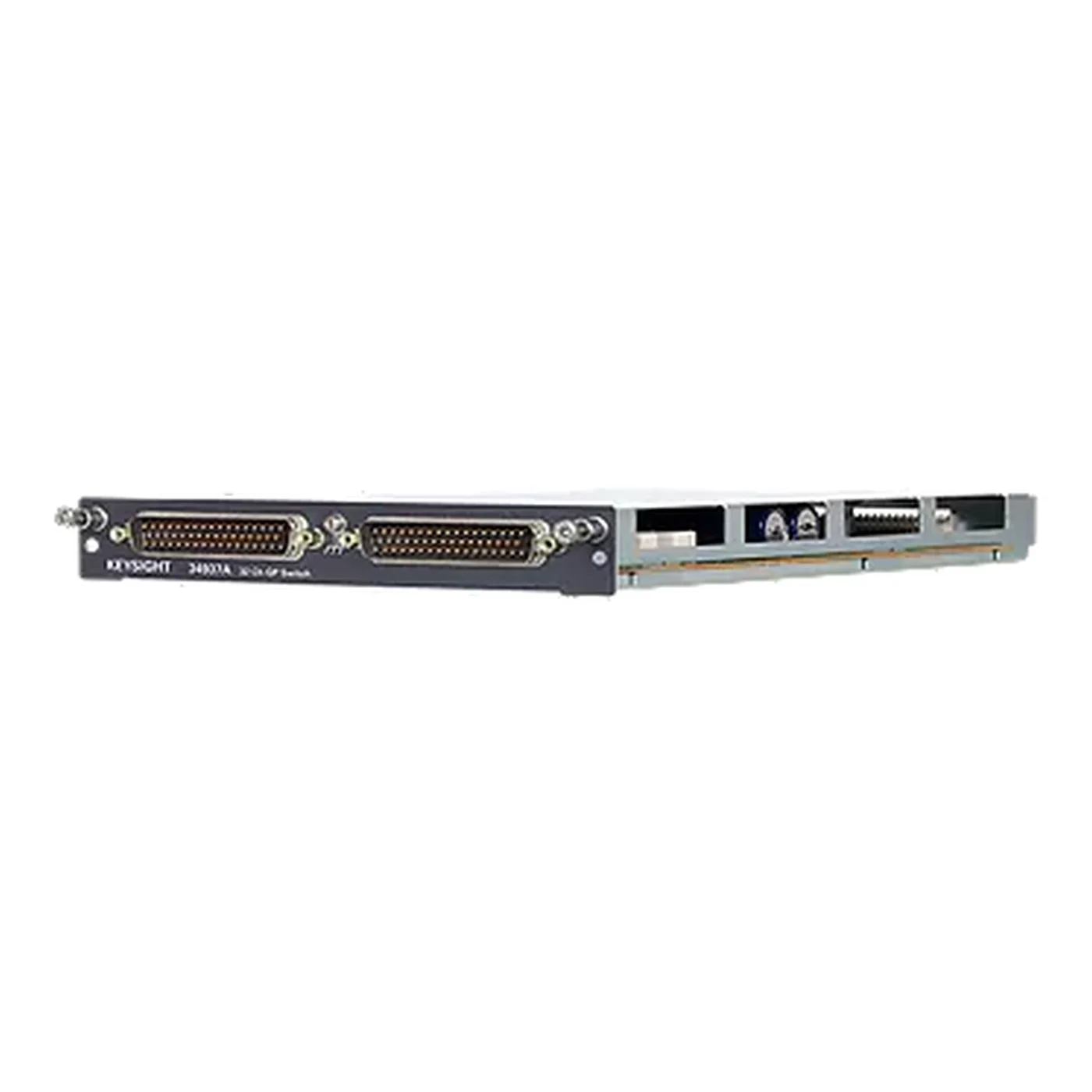

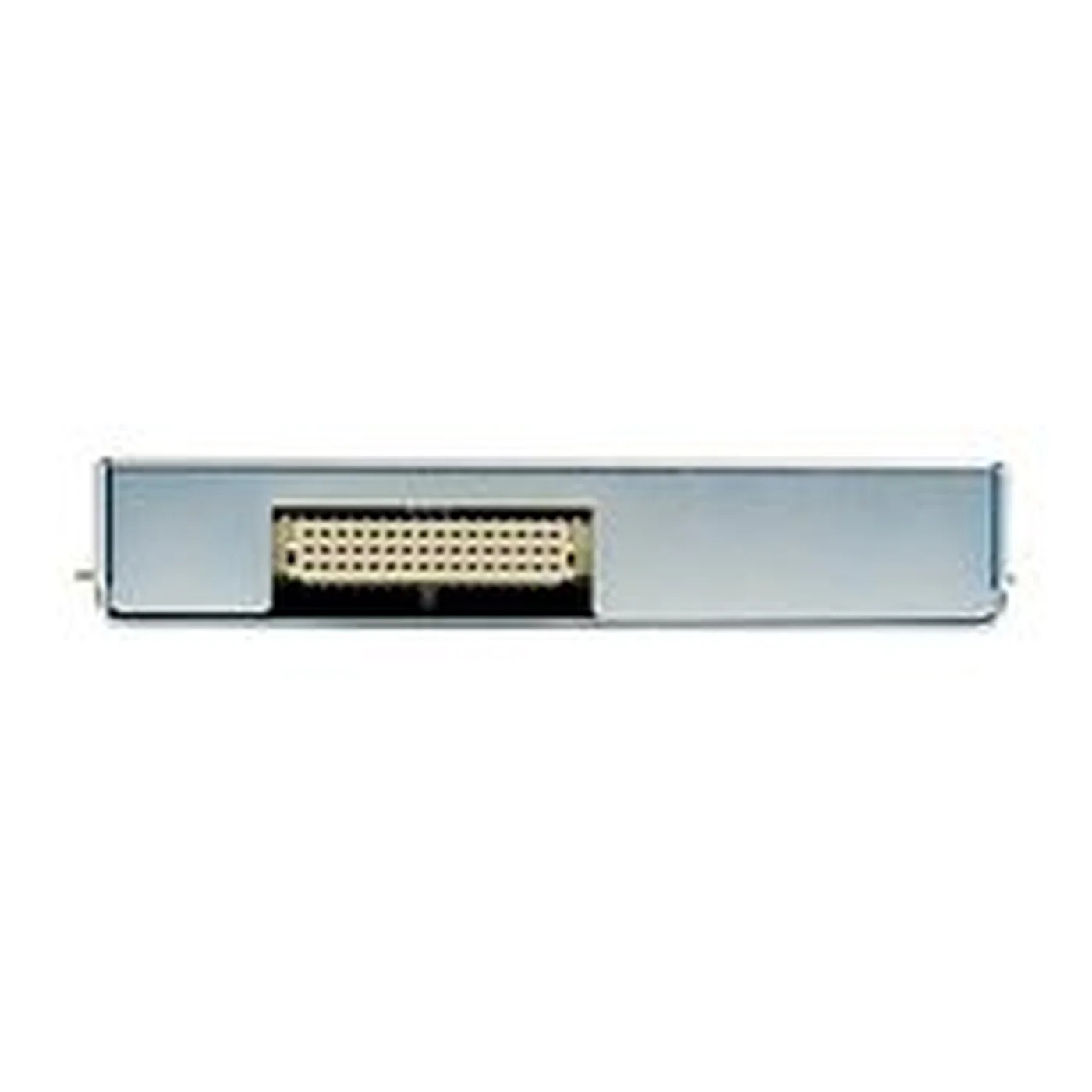

Keysight 34937A 32 通道 Form C/Form A 通用开关模块 是 Keysight 34980A 八槽多功能开关/测量主机的插入模块。它采用 锁存电枢继电器，可同时切换多个通道，提供 28 路 Form C + 4 路 Form A。继电器循环计数与过热温度传感。用于 DUT 供电切换、指示灯、外部功率继电器和电磁阀控制。该模块面向自动功能测试、信号路由、DUT 控制或 RF/微波测量，实际系统性能还取决于主机、端子块/电缆、连接器、继电器寿命、外部器件和控制程序。
34937A 型号定位
Keysight 34937A 的产品定位是通用功率开关模块，主要配置包括主机兼容性为 Keysight 34980A、通道/交叉点为 28 路 Form C + 4 路 Form A、关键性能为 继电器循环计数与过热温度传感、拓扑为 锁存电枢继电器，可同时切换多个通道。这些参数决定它更适合用于多通道数据采集、温度与过程记录、开关与扫描测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
34937A 的主要配置包括：通道/交叉点：28 路 Form C + 4 路 Form A；拓扑：锁存电枢继电器，可同时切换多个通道；关键性能：继电器循环计数与过热温度传感；额定能力：Form C：300 V、1 A、60 W；Form A：30 VDC/250 VAC、5 A、150 W；主机兼容性：Keysight 34980A；模块类型：通用功率开关模块。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | 34937A |
| SKU | KEYSIGHT-34937A |
| 产品类型 | 通用功率开关模块 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 数据采集与记录仪 |
核心特点
- 通道规模：28 路 Form C + 4 路 Form A。
- 开关拓扑：锁存电枢继电器，可同时切换多个通道。
- 关键性能：继电器循环计数与过热温度传感。
- 额定摘要：Form C：300 V、1 A、60 W；Form A：30 VDC/250 VAC、5 A、150 W。
- 用于 DUT 供电切换、指示灯、外部功率继电器和电磁阀控制。
- 专用于 Keysight 34980A 多功能开关/测量主机。
- 模块化设计便于按通道密度、信号类型和频率扩展自动测试系统。
典型应用
- DUT 电源循环与负载切换
- 继电器、电磁阀和指示灯控制
- 故障注入与生产功能测试
- 工业控制信号路由
- 自动化验证系统
- 多通道寿命测试
技术参数
通道与接口
| 通道/交叉点 | 28 路 Form C + 4 路 Form A |
|---|---|
| 拓扑 | 锁存电枢继电器，可同时切换多个通道 |
配置与兼容
| 主机兼容性 | Keysight 34980A |
|---|---|
| 模块类型 | 通用功率开关模块 |
其他参数
| 关键性能 | 继电器循环计数与过热温度传感 |
|---|---|
| 额定能力 | Form C：300 V、1 A、60 W；Form A：30 VDC/250 VAC、5 A、150 W |
相近型号对比
34937A 与 34934A
34937A 与 34934A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 34937A | 34934A |
|---|---|---|
| 关键性能 | 继电器循环计数与过热温度传感 | 最高 500 channels/s；20 MHz 路径带宽 |
| 拓扑 | 锁存电枢继电器，可同时切换多个通道 | 可配置 4×128、8×64、16×32 一线矩阵或 4×64、8×32 二线矩阵 |
| 模块类型 | 通用功率开关模块 | 高密度矩阵开关模块 |
| 通道/交叉点 | 28 路 Form C + 4 路 Form A | 512 个交叉点 |
| 额定能力 | Form C：300 V、1 A、60 W；Form A：30 VDC/250 VAC、5 A、150 W | 100 V，0.5 A |
34937A 与 34939A
34937A 与 34939A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 34937A | 34939A |
|---|---|---|
| 模块类型 | 通用功率开关模块 | 高密度通用开关模块 |
| 通道/交叉点 | 28 路 Form C + 4 路 Form A | 64 路独立 Form A（SPST） |
| 额定能力 | Form C：300 V、1 A、60 W；Form A：30 VDC/250 VAC、5 A、150 W | 100 V，1 A 切换/2 A 承载，最高 60 W |
34937A 与 34941A
34937A 与 34941A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 34937A | 34941A |
|---|---|---|
| 关键性能 | 继电器循环计数与过热温度传感 | DC 至 3 GHz；1 GHz 时插损 <0.6 dB、隔离 >58 dB、VSWR <1.25 |
| 拓扑 | 锁存电枢继电器，可同时切换多个通道 | 双向 50 Ω RF 多路复用，SMA 连接 |
| 模块类型 | 通用功率开关模块 | 射频多路复用模块 |
| 通道/交叉点 | 28 路 Form C + 4 路 Form A | 4 个独立 1×4 通道组（16 条路径） |
| 额定能力 | Form C：300 V、1 A、60 W；Form A：30 VDC/250 VAC、5 A、150 W | 30 V，0.5 A，10 W |
34937A 与 34945A
34937A 与 34945A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 34937A | 34945A |
|---|---|---|
| 关键性能 | 继电器循环计数与过热温度传感 | 可增加最多 7 块 34945EXT，扩展至 512 个开关线圈 |
| 拓扑 | 锁存电枢继电器，可同时切换多个通道 | 外部微波开关与步进衰减器驱动、位置回读和 LED 指示 |
| 模块类型 | 通用功率开关模块 | 微波开关/衰减器驱动模块 |
| 通道/交叉点 | 28 路 Form C + 4 路 Form A | 每组 34945A + 34945EXT 最多驱动 64 个线圈（32 个 SPDT） |
| 额定能力 | Form C：300 V、1 A、60 W；Form A：30 VDC/250 VAC、5 A、150 W | 24 VDC 驱动；额定值取决于扩展板、分配板与外接器件 |
34937A 与 34946A
34937A 与 34946A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 34937A | 34946A |
|---|---|---|
| 关键性能 | 继电器循环计数与过热温度传感 | 提供 4 GHz、20 GHz 或 26.5/26.6 GHz 频率选件 |
| 拓扑 | 锁存电枢继电器，可同时切换多个通道 | 双向 50 Ω 微波开关，SMA 连接 |
| 模块类型 | 通用功率开关模块 | 微波 SPDT 开关模块 |
| 通道/交叉点 | 28 路 Form C + 4 路 Form A | 2 个独立 1×2 终端式 SPDT |
| 额定能力 | Form C：300 V、1 A、60 W；Form A：30 VDC/250 VAC、5 A、150 W | 最高 50 W；具体功率随频率和选件变化 |
选型说明
34937A 不能脱离 34980A 主机独立工作。采购前必须确认通道拓扑、端子/电缆、连接器、切换电压与电流、功率、带宽、插损、隔离、VSWR、继电器寿命和接地方式。网页中的最高值是特定条件下的模块能力，不代表所有路径、接线和频率点均达到同一指标。
适用边界
- 需要的核心范围超过本页所列 34937A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 该产品涉及模块化配置，最终能力取决于 通用功率开关模块，主机和模块必须作为一套系统确认。
询价前建议确认
- 主机型号与模块兼容性
- 通道数量和传感器类型
- 扫描/采样速度与同步要求
- 端子块、线缆和接线方式
- 记录软件、接口和校准要求
常见问题
Keysight 34937A 可以单独使用吗？
不可以。它是 34980A 主机的插入模块，必须安装在兼容主机中并配合相应端子、电缆或外部器件。
34937A 的通道配置是什么？
产品技术资料列出 28 路 Form C + 4 路 Form A。
34937A 的主要性能是什么？
继电器循环计数与过热温度传感。具体规格条件需查阅官方数据手册。
34937A 的额定能力是多少？
摘要为 Form C：300 V、1 A、60 W；Form A：30 VDC/250 VAC、5 A、150 W。实际使用必须同时遵守端子、对地电压、功率、连接器和安全限制。
询价时需要确认哪些附件？
需确认 34980A 主机、对应端子块或 D-sub/SMA 电缆、扩展板/分配板、机架附件、控制软件和校准要求。
34937A 与 34934A 的主要区别是什么？
主要参数差异包括：关键性能：34937A 为 继电器循环计数与过热温度传感，34934A 为 最高 500 channels/s；20 MHz 路径带宽；拓扑：34937A 为 锁存电枢继电器，可同时切换多个通道，34934A 为 可配置 4×128、8×64、16×32 一线矩阵或 4×64、8×32 二线矩阵；模块类型：34937A 为 通用功率开关模块，34934A 为 高密度矩阵开关模块。除此之外，还应核对选件、附件、接口和完整订货号。
34937A 与 34939A 的主要区别是什么？
主要参数差异包括：模块类型：34937A 为 通用功率开关模块，34939A 为 高密度通用开关模块；通道/交叉点：34937A 为 28 路 Form C + 4 路 Form A，34939A 为 64 路独立 Form A（SPST）；额定能力：34937A 为 Form C：300 V、1 A、60 W；Form A：30 VDC/250 VAC、5 A、150 W，34939A 为 100 V，1 A 切换/2 A 承载，最高 60 W。除此之外，还应核对选件、附件、接口和完整订货号。
34937A 与 34941A 的主要区别是什么？
主要参数差异包括：关键性能：34937A 为 继电器循环计数与过热温度传感，34941A 为 DC 至 3 GHz；1 GHz 时插损 <0.6 dB、隔离 >58 dB、VSWR <1.25；拓扑：34937A 为 锁存电枢继电器，可同时切换多个通道，34941A 为 双向 50 Ω RF 多路复用，SMA 连接；模块类型：34937A 为 通用功率开关模块，34941A 为 射频多路复用模块。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight 34937A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
