描述
产品概述

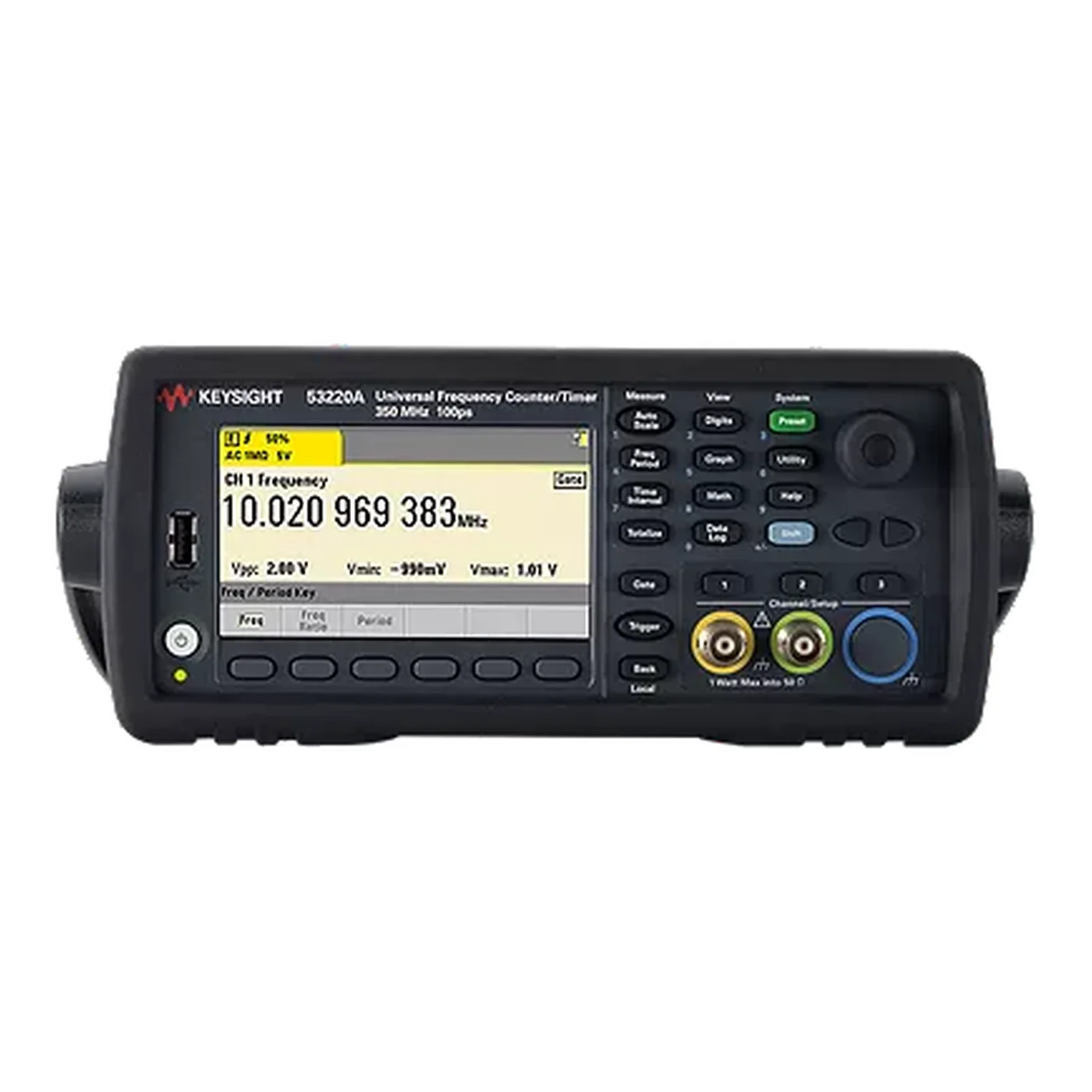

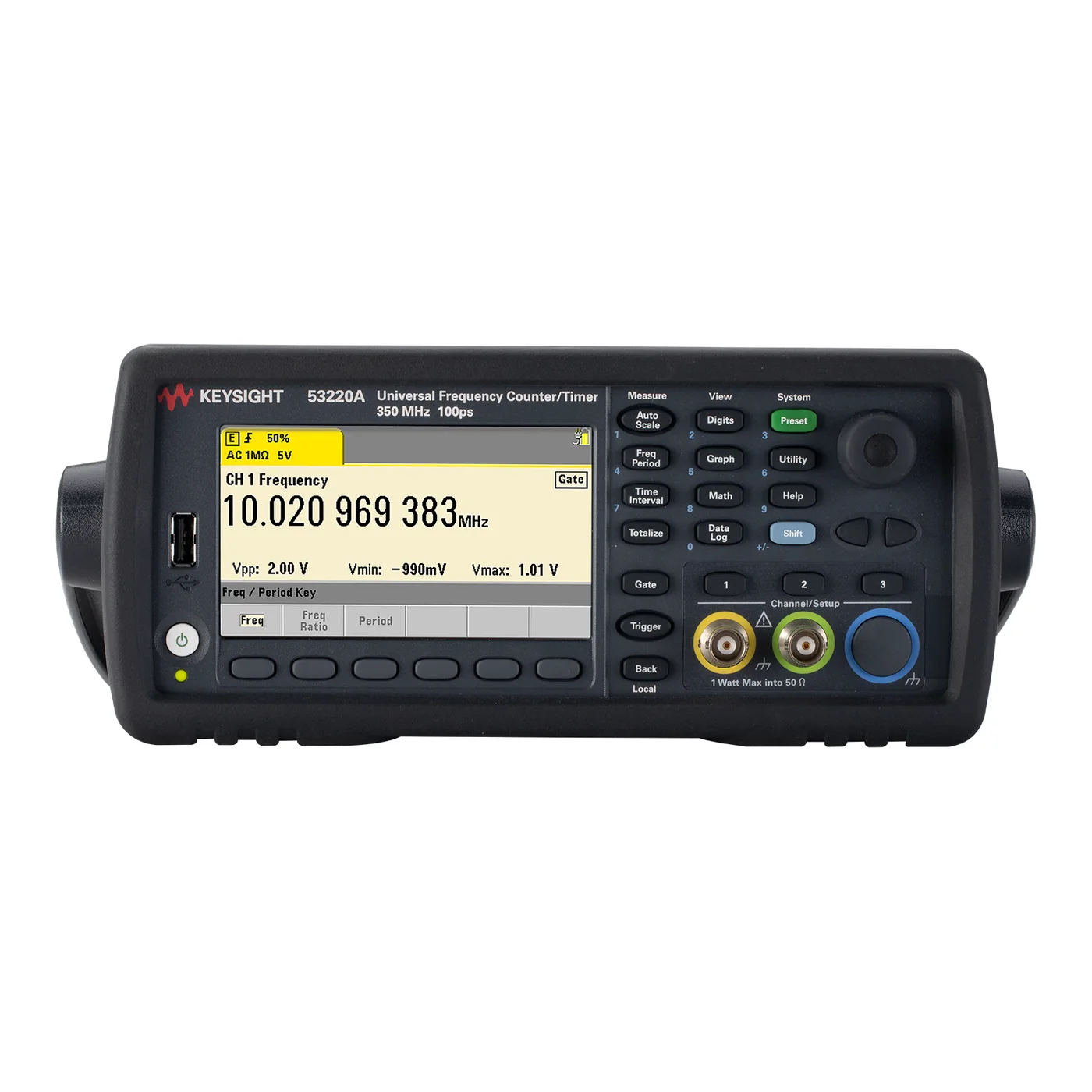

Keysight 53220A 用于振荡器、时钟、脉冲、通信载波和机电转速信号的频率与时间参数测量。350 MHz 基础输入带宽覆盖常见 RF 和数字时钟测试，2 个标准输入通道可完成频率、周期、频率比和值域测量。12 digits/s 的频率分辨率有助于观察频率漂移和稳定性；可选第 3 通道，6 GHz 或 15 GHz，可将测量扩展到微波频段。该型号提供 100 ps 单次时间间隔分辨率，可用于时间间隔、脉宽和相位相关测量。53200 系列提供彩色图形显示、趋势/直方图、数学分析以及 LAN、USB、GPIB 连接，适合台式观察和自动测试。
53220A 型号定位
Keysight 53220A 的产品定位是通用频率计数器/计时器，主要配置包括内部存储为 1,000,000 readings、单次时间间隔分辨率为 100 ps、基础输入带宽为 350 MHz、标准输入通道数为 2。这些参数决定它更适合用于信号激励与仿真、频率与时基测量、器件研发验证等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
53220A 的主要配置包括：基础输入带宽：350 MHz；标准输入通道数：2；频率分辨率：12 digits/s；高频扩展：可选第 3 通道，6 GHz 或 15 GHz；单次时间间隔分辨率：100 ps；内部存储：1,000,000 readings；通信接口：LAN/LXI、USB、GPIB。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | 53220A |
| SKU | KEYSIGHT-53220A |
| 产品类型 | 通用频率计数器/计时器 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 信号发生器与频率计 |
核心特点
- 350 MHz 基础输入带宽，2 个标准输入通道。
- 12 digits/s 频率分辨率，适合高稳定度频率和周期测量。
- 可选第 3 通道，6 GHz 或 15 GHz，扩展到 RF/微波信号。
- 支持频率、周期、频率比、电平等常用计数测量。
- 100 ps 单次时间间隔分辨率，支持时间间隔和脉冲参数测量。
- 可保存 1,000,000 个读数，支持数据记录与统计分析。
- 彩色图形显示、趋势图、直方图和内置数学分析。
- LAN/LXI、USB 和 GPIB 接口，便于远程控制和系统集成。
典型应用
- 晶体振荡器、时钟源和参考频率验证
- RF 信号源、通信载波和本振频率测量
- 数字脉冲、周期、频率比和电平测试
- 生产线频率校准和自动化限值判断
- 电机、编码器和转速传感器信号测量
- 时间间隔、脉宽和相位相关测量
技术参数
核心性能
| 基础输入带宽 | 350 MHz |
|---|---|
| 频率分辨率 | 12 digits/s |
| 单次时间间隔分辨率 | 100 ps |
通道与接口
| 标准输入通道数 | 2 |
|---|---|
| 通信接口 | LAN/LXI、USB、GPIB |
配置与兼容
| 内部存储 | 1,000,000 readings |
|---|
其他参数
| 高频扩展 | 可选第 3 通道，6 GHz 或 15 GHz |
|---|
相近型号对比
53220A 与 53230A
53220A 与 53230A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 53220A | 53230A |
|---|---|---|
| 单次时间间隔分辨率 | 100 ps | 20 ps |
53220A 与 53210A
53220A 与 53210A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 53220A | 53210A |
|---|---|---|
| 标准输入通道数 | 2 | 1 |
| 频率分辨率 | 12 digits/s | 10 digits/s |
| 高频扩展 | 可选第 3 通道，6 GHz 或 15 GHz | 可选第 2 通道，6 GHz 或 15 GHz |
选型说明
53220A 的基础通道带宽为 350 MHz，可选第 3 通道，6 GHz 或 15 GHz。高频扩展并非基础主机标配，询价时必须明确微波通道频率、连接器位置和时基选件。频率分辨率不等同于绝对准确度；最终结果还取决于门控时间、输入信噪比、触发阈值、时基稳定度、老化和校准。 100 ps 是单次时间间隔分辨率，不能直接当作所有测量条件下的绝对时间准确度。
适用边界
- 需要的核心范围超过本页所列 53220A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 目标频率或带宽范围
- 通道数、输出幅度与负载
- 波形、调制或计时功能
- 时基、同步和触发要求
- 远程接口、软件与校准要求
常见问题
Keysight 53220A 的基础输入带宽是多少？
基础输入带宽为 350 MHz，提供 2 个标准输入通道。可选第 3 通道，6 GHz 或 15 GHz，但该扩展需要单独配置。
53220A 的频率分辨率是多少？
官方给出的频率分辨率为 12 digits/s。实际准确度还受时基、门控时间、触发电平、信噪比和校准状态影响。
能否测量 6 GHz 或 15 GHz 信号？
可选第 3 通道，6 GHz 或 15 GHz。基础输入本身只覆盖 350 MHz，询价时应明确所需微波通道选件。
频率计数器和示波器的频率测量有什么区别？
频率计数器针对稳定或缓慢变化信号提供更高分辨率和时基可溯源性；示波器更适合观察完整波形、瞬态和调制细节。
询价时需要确认哪些配置？
建议确认基础/微波通道、输入位置、时基等级、接口、机架安装、电池选件、校准证书以及所需时间间隔功能。
53220A 与 53230A 的主要区别是什么？
主要参数差异包括：单次时间间隔分辨率：53220A 为 100 ps，53230A 为 20 ps。除此之外，还应核对选件、附件、接口和完整订货号。
53220A 与 53210A 的主要区别是什么？
主要参数差异包括：标准输入通道数：53220A 为 2，53210A 为 1；频率分辨率：53220A 为 12 digits/s，53210A 为 10 digits/s；高频扩展：53220A 为 可选第 3 通道，6 GHz 或 15 GHz，53210A 为 可选第 2 通道，6 GHz 或 15 GHz。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight 53220A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
