描述
产品概述

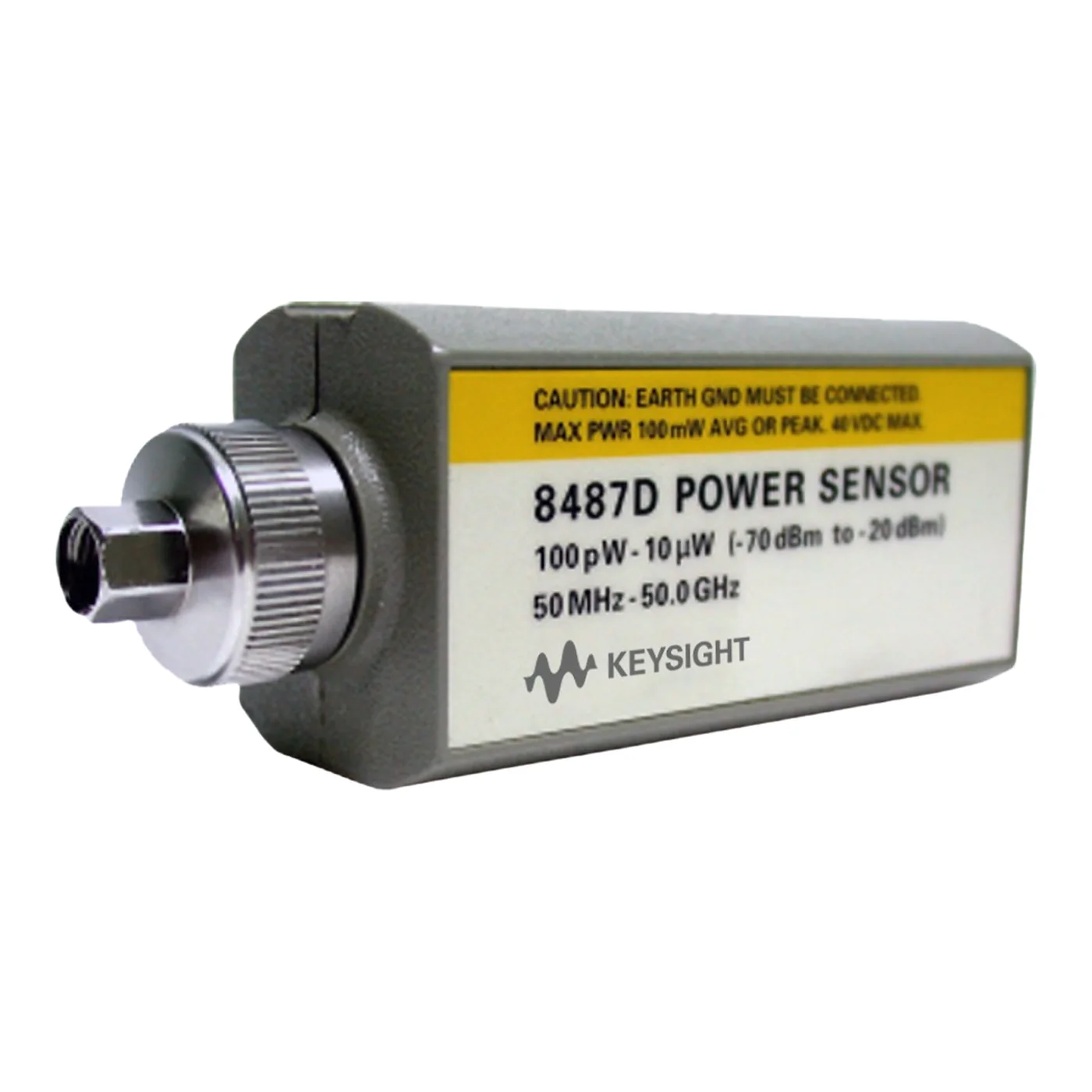

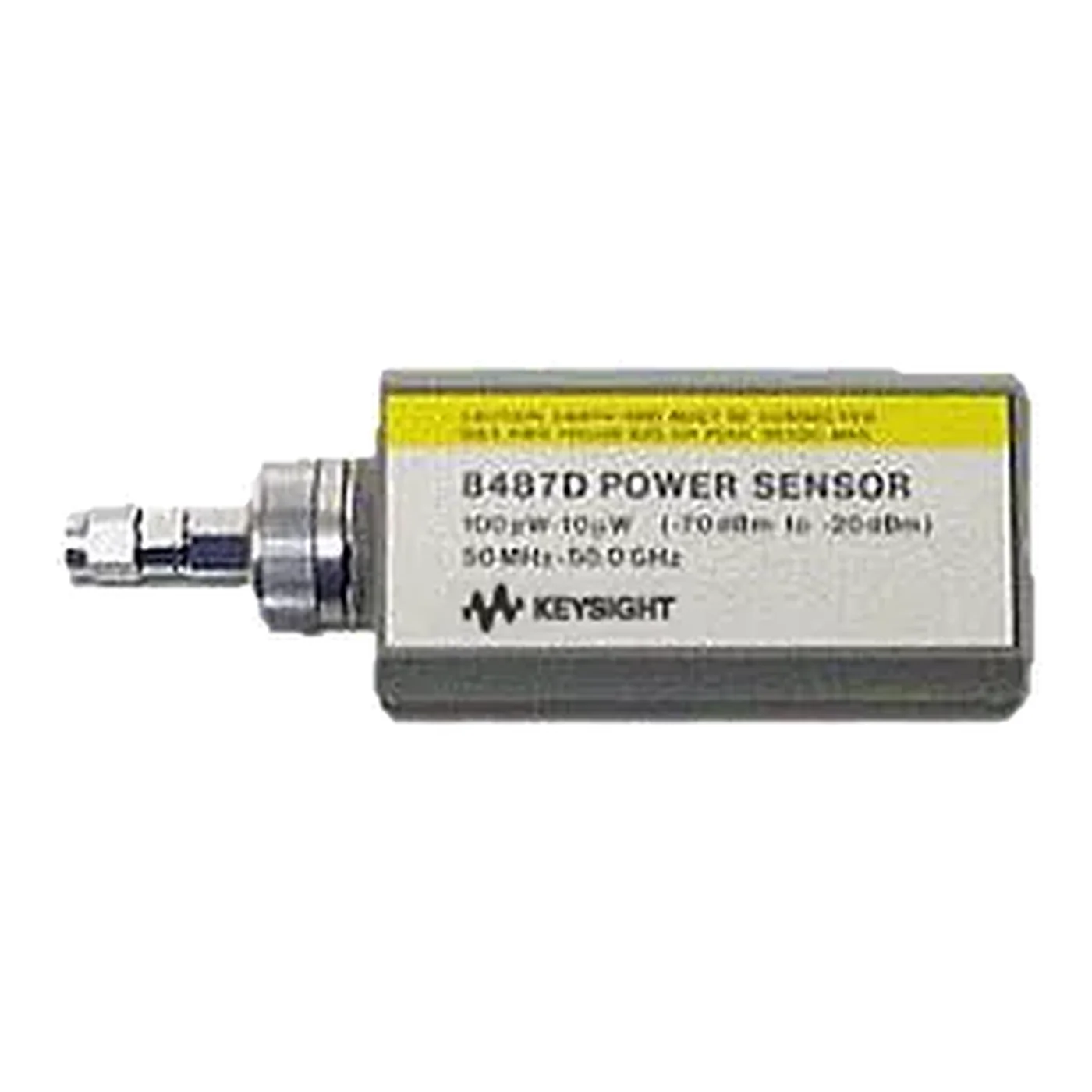

Keysight 8487D 是 8480 系列同轴二极管平均功率传感器，工作频率覆盖 50 MHz 至 50 GHz，平均功率范围为 −70 至 −20 dBm，射频输入采用 2.4 mm 公头。该系列面向连续波和真实平均功率测量，二极管检测方案强调低电平灵敏度、良好 SWR 与可追溯校准，适合计量、研发和自动测试系统。D 后缀型号随附 11708A 30 dB 参考衰减器，用于功率计 0 dBm、50 MHz 参考源校准；测量前须移除该衰减器。 同轴型号必须按最高频率选择匹配连接器，并控制输入功率，避免把量程上限与允许的过载能力混淆。
8487D 型号定位
Keysight 8487D 的产品定位是同轴二极管平均功率传感器，主要配置包括功率计兼容性为 EPM、EPM-P、P-Series 与 E1416A 的指定型号、射频接口为 2.4 mm 公头、平均功率范围为 −70 至 −20 dBm、频率范围为 50 MHz 至 50 GHz。这些参数决定它更适合用于射频功率测量、信号源校准、放大器与发射机测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
8487D 的主要配置包括：频率范围：50 MHz 至 50 GHz；平均功率范围：−70 至 −20 dBm；射频接口：2.4 mm 公头；测量类型：Average/CW only；传感器类型：同轴二极管平均功率传感器；功率计兼容性：EPM、EPM-P、P-Series 与 E1416A 的指定型号；参考校准：50 MHz；D 型使用 11708A 30 dB 参考衰减器。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | 8487D |
| SKU | KEYSIGHT-8487D |
| 产品类型 | 同轴二极管平均功率传感器 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 射频功率计 |
核心特点
- 频率范围 50 MHz 至 50 GHz。
- 平均功率量程 −70 至 −20 dBm。
- 输入接口为 2.4 mm 公头。
- 用于 Average/CW 平均功率测量。
- 良好 SWR，有助于降低失配不确定度。
- 支持与指定 EPM、EPM-P、P-Series 及 E1416A 功率计配合使用。
- D 后缀型号随附 11708A 30 dB 参考衰减器，用于功率计 0 dBm、50 MHz 参考源校准；测量前须移除该衰减器。
典型应用
- 射频与微波信号源功率校准
- 低电平连续波功率测量
- 放大器和发射模块平均功率测试
- 自动测试系统功率监控
- 计量实验室功率传递
- 器件与模块一致性验证
技术参数
核心性能
| 频率范围 | 50 MHz 至 50 GHz |
|---|---|
| 平均功率范围 | −70 至 −20 dBm |
| 功率计兼容性 | EPM、EPM-P、P-Series 与 E1416A 的指定型号 |
通道与接口
| 射频接口 | 2.4 mm 公头 |
|---|
配置与兼容
| 传感器类型 | 同轴二极管平均功率传感器 |
|---|---|
| 参考校准 | 50 MHz；D 型使用 11708A 30 dB 参考衰减器 |
其他参数
| 测量类型 | Average/CW only |
|---|
相近型号对比
8487D 与 8481D
8487D 与 8481D 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 8487D | 8481D |
|---|---|---|
| 射频接口 | 2.4 mm 公头 | Type-N 公头 |
| 频率范围 | 50 MHz 至 50 GHz | 10 MHz 至 18 GHz |
8487D 与 8485D
8487D 与 8485D 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 8487D | 8485D |
|---|---|---|
| 射频接口 | 2.4 mm 公头 | 3.5 mm 公头 |
| 频率范围 | 50 MHz 至 50 GHz | 50 MHz 至 26.5 GHz |
8487D 与 R8486D
8487D 与 R8486D 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 8487D | R8486D |
|---|---|---|
| 传感器类型 | 同轴二极管平均功率传感器 | R 波段二极管波导平均功率传感器 |
| 射频接口 | 2.4 mm 公头 | UG-599/U（WR-28）波导法兰 |
| 频率范围 | 50 MHz 至 50 GHz | 26.5 至 40 GHz |
8487D 与 Q8486D
8487D 与 Q8486D 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 8487D | Q8486D |
|---|---|---|
| 传感器类型 | 同轴二极管平均功率传感器 | Q 波段二极管波导平均功率传感器 |
| 射频接口 | 2.4 mm 公头 | UG-383/U（WR-22）波导法兰 |
| 频率范围 | 50 MHz 至 50 GHz | 33 至 50 GHz |
选型说明
选择 8487D 时应先核对 50 MHz 至 50 GHz、−70 至 −20 dBm 和 2.4 mm 公头。D 型传感器的标称测量上限为 −20 dBm，但官网列出的最大输入/过载能力不是正常测量量程，不能据此扩大使用范围。询价时请说明现有功率计型号、传感器电缆、被测接口、目标频率、预期功率、校准证书和需要的适配器。
适用边界
- 需要的核心范围超过本页所列 8487D 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 询价时请同步确认当前供货状态、区域版本与可选替代型号。
询价前建议确认
- 被测频率与功率范围
- 平均功率或峰值/包络测量
- 射频连接器或波导法兰
- 现有功率计与传感器兼容性
- 线缆、适配器和校准证书要求
常见问题
Keysight 8487D 的频率和量程是多少？
频率范围为 50 MHz 至 50 GHz，平均功率范围为 −70 至 −20 dBm。
它测量峰值功率吗？
该型号用于 Average/CW 平均功率测量，不是宽带峰值包络传感器。
连接器或波导法兰是什么？
输入为 2.4 mm 公头，采购前应与被测端接口和频段逐项核对。
如何完成 50 MHz 参考校准？
D 后缀型号随附 11708A 30 dB 参考衰减器，用于功率计 0 dBm、50 MHz 参考源校准；测量前须移除该衰减器。
询价需要提供什么信息？
请提供功率计型号、频率与功率范围、被测接口、线缆/适配器需求以及校准证书要求。
8487D 与 8481D 的主要区别是什么？
主要参数差异包括：射频接口：8487D 为 2.4 mm 公头，8481D 为 Type-N 公头；频率范围：8487D 为 50 MHz 至 50 GHz，8481D 为 10 MHz 至 18 GHz。除此之外，还应核对选件、附件、接口和完整订货号。
8487D 与 8485D 的主要区别是什么？
主要参数差异包括：射频接口：8487D 为 2.4 mm 公头，8485D 为 3.5 mm 公头；频率范围：8487D 为 50 MHz 至 50 GHz，8485D 为 50 MHz 至 26.5 GHz。除此之外，还应核对选件、附件、接口和完整订货号。
8487D 与 R8486D 的主要区别是什么？
主要参数差异包括：传感器类型：8487D 为 同轴二极管平均功率传感器，R8486D 为 R 波段二极管波导平均功率传感器；射频接口：8487D 为 2.4 mm 公头，R8486D 为 UG-599/U（WR-28）波导法兰；频率范围：8487D 为 50 MHz 至 50 GHz，R8486D 为 26.5 至 40 GHz。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight 8487D 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
