产品概述

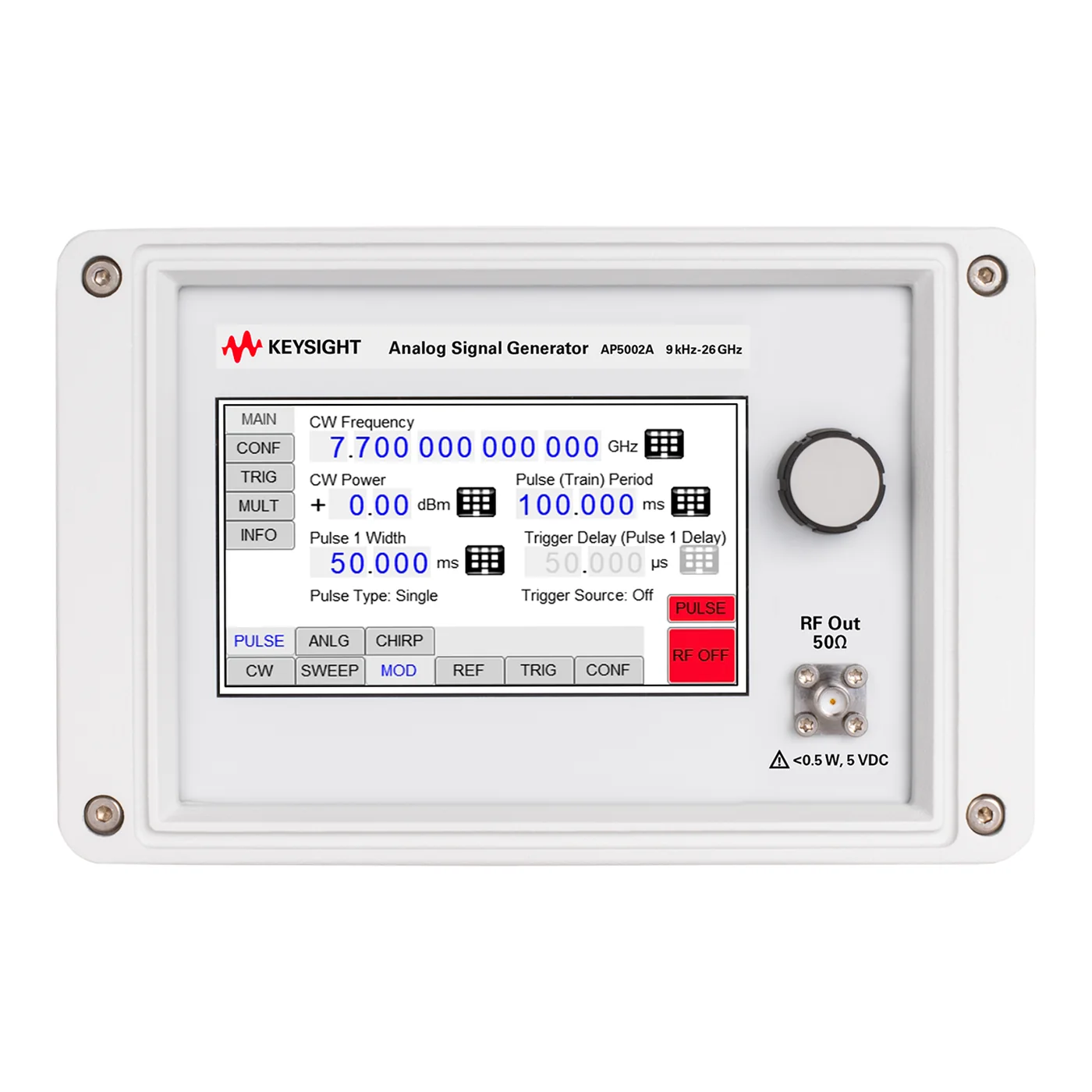

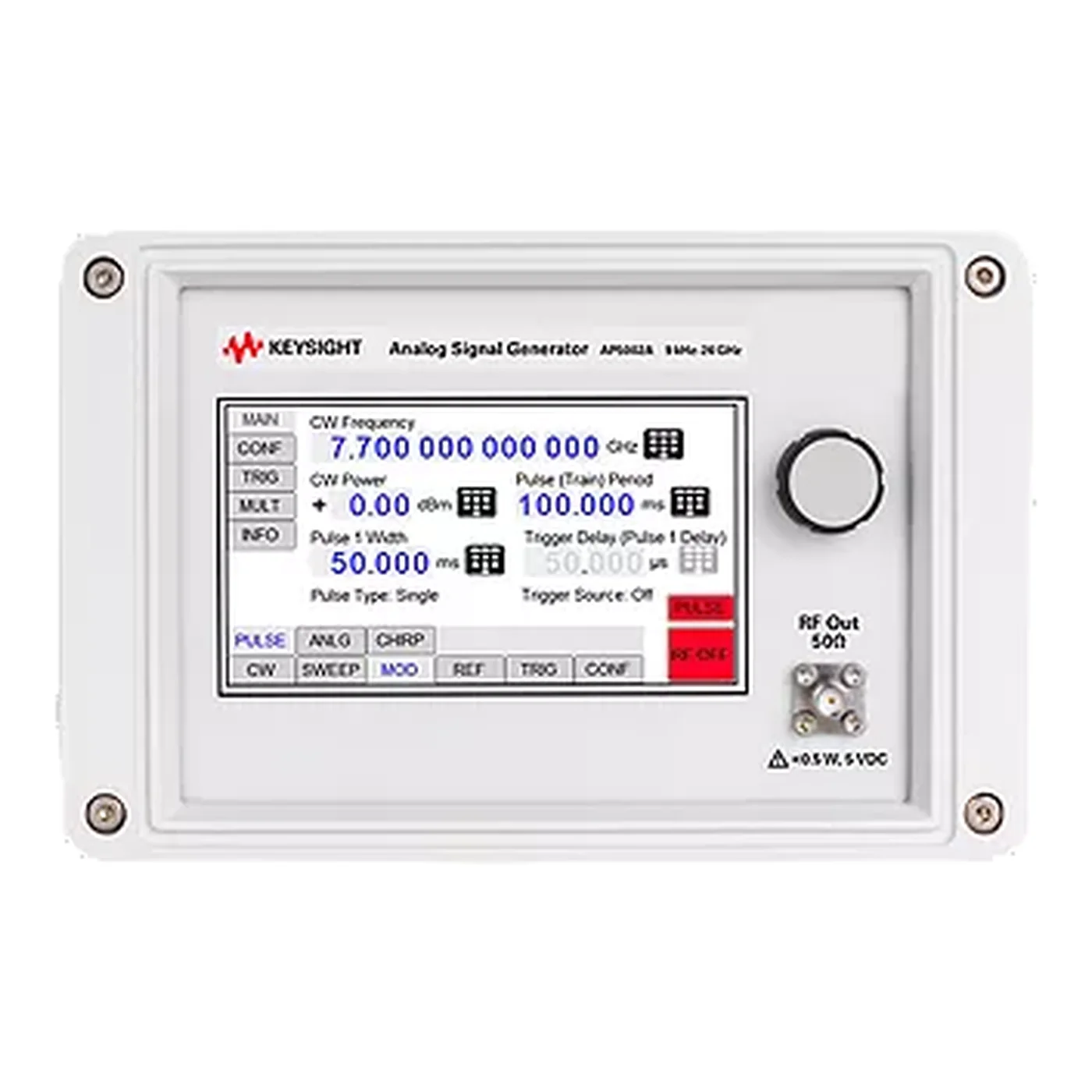

Keysight AP5002A 是 XG1-class 系列微波模拟信号发生器，用于为射频与微波器件提供可重复、可编程的测试激励。该型号的频率范围从 9 kHz 起，最高配置为 26 GHz；具体上限由频率选件决定，可选 12、20 或 26 GHz（按授权频率选件）。官方摘要给出的 1 GHz 输出功率为 +23 dBm、20 kHz 偏置相位噪声为 −130 dBc/Hz、谐波为 −40 dBc，频率切换速度为 200 µs。仪器支持 AM、FM、PM、脉冲、脉冲串和频率啁啾，可用于滤波器、放大器、混频器、接收机和无线模块的功能验证。远程控制、自动序列与许可升级能力便于从研发台架扩展到重复生产测试。
AP5002A 型号定位
Keysight AP5002A 的产品定位是微波模拟信号发生器，主要配置包括1 GHz 输出功率为 +23 dBm、1 GHz、20 kHz 偏置相位噪声为 −130 dBc/Hz、可选最高频率为 12、20 或 26 GHz（按授权频率选件）、频率切换速度为 200 µs。这些参数决定它更适合用于信号激励与仿真、频率与时基测量、器件研发验证等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
AP5002A 的主要配置包括：频率范围：9 kHz 至 26 GHz；可选最高频率：12、20 或 26 GHz（按授权频率选件）；1 GHz 输出功率：+23 dBm；1 GHz、20 kHz 偏置相位噪声：−130 dBc/Hz；1 GHz 谐波：−40 dBc；频率切换速度：200 µs；输出数量：1 channel。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | AP5002A |
| SKU | KEYSIGHT-AP5002A |
| 产品类型 | 微波模拟信号发生器 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 信号发生器与频率计 |
核心特点
- 频率覆盖 9 kHz 至最高 26 GHz，上限按所购频率选件确定。
- 1 GHz 输出功率 +23 dBm，用于驱动常见射频器件测试链路。
- 1 GHz、20 kHz 偏置处相位噪声 −130 dBc/Hz。
- 1 GHz 谐波 −40 dBc，有助于保持测试激励的频谱纯度。
- 频率切换速度 200 µs，适合扫描和自动化测试。
- 支持AM、FM、PM、脉冲、脉冲串和频率啁啾。
- 可编程远程控制与选件升级，便于集成研发及产线系统。
典型应用
- 射频与微波器件研发
- 接收机功能与灵敏度测试
- 滤波器和放大器验证
- 无线模块与 IoT 测试
- 生产线自动测试
- 本振和干扰信号模拟
技术参数
核心性能
| 频率范围 | 9 kHz 至 26 GHz |
|---|---|
| 可选最高频率 | 12、20 或 26 GHz（按授权频率选件） |
| 1 GHz 输出功率 | +23 dBm |
| 1 GHz、20 kHz 偏置相位噪声 | −130 dBc/Hz |
| 频率切换速度 | 200 µs |
其他参数
| 1 GHz 谐波 | −40 dBc |
|---|---|
| 输出数量 | 1 channel |
相近型号对比
AP5002A 与 AP5001A
AP5002A 与 AP5001A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | AP5002A | AP5001A |
|---|---|---|
| 1 GHz 输出功率 | +23 dBm | +17 dBm |
| 可选最高频率 | 12、20 或 26 GHz（按授权频率选件） | 2、4 或 6.1 GHz（按授权频率选件） |
| 频率切换速度 | 200 µs | 20 µs |
| 频率范围 | 9 kHz 至 26 GHz | 9 kHz 至 6.1 GHz |
AP5002A 与 N5171B
AP5002A 与 N5171B 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | AP5002A | N5171B |
|---|---|---|
| 1 GHz 谐波 | −40 dBc | −35 dBc |
| 1 GHz 输出功率 | +23 dBm | +21 dBm |
| 1 GHz、20 kHz 偏置相位噪声 | −130 dBc/Hz | −122 dBc/Hz |
| 可选最高频率 | 12、20 或 26 GHz（按授权频率选件） | 1、3 或 6 GHz（按频率选件） |
| 频率切换速度 | 200 µs | 800 µs |
AP5002A 与 N5181B
AP5002A 与 N5181B 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | AP5002A | N5181B |
|---|---|---|
| 1 GHz 谐波 | −40 dBc | −35 dBc |
| 1 GHz 输出功率 | +23 dBm | +24 dBm |
| 1 GHz、20 kHz 偏置相位噪声 | −130 dBc/Hz | −146 dBc/Hz |
| 可选最高频率 | 12、20 或 26 GHz（按授权频率选件） | 3 或 6 GHz（按频率选件） |
| 频率切换速度 | 200 µs | 800 µs |
AP5002A 与 N5166B
AP5002A 与 N5166B 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | AP5002A | N5166B |
|---|---|---|
| 1 GHz 谐波 | −40 dBc | −35 dBc |
| 1 GHz 输出功率 | +23 dBm | +18 dBm |
| 1 GHz、20 kHz 偏置相位噪声 | −130 dBc/Hz | −119 dBc/Hz |
| 可选最高频率 | 12、20 或 26 GHz（按授权频率选件） | 3 或 6 GHz（按频率选件） |
| 频率切换速度 | 200 µs | 5 ms |
选型说明
AP5002A 的最高频率、输出功率、相位噪声与调制能力可能随硬件/授权选件和测试条件变化。页面中的 +23 dBm、−130 dBc/Hz、−40 dBc 和 200 µs 是官方型号摘要值，不应替代数据手册中的频点、幅度、温度和配置条件。询价时应明确频率上限、低相噪/高功率选件、调制方式、参考时钟、连接器方向、存储、软件许可及校准要求。
适用边界
- 需要的核心范围超过本页所列 AP5002A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 询价时请同步确认当前供货状态、区域版本与可选替代型号。
询价前建议确认
- 目标频率或带宽范围
- 通道数、输出幅度与负载
- 波形、调制或计时功能
- 时基、同步和触发要求
- 远程接口、软件与校准要求
常见问题
Keysight AP5002A 的频率范围是多少？
从 9 kHz 起，最高到 26 GHz；可选 12、20 或 26 GHz（按授权频率选件），应按实际订货选件确认。
输出功率和相位噪声是多少？
官方产品摘要给出 1 GHz 输出功率 +23 dBm，1 GHz、20 kHz 偏置处相位噪声 −130 dBc/Hz；其他频点与条件请查数据手册。
是否支持调制？
支持AM、FM、PM、脉冲、脉冲串和频率啁啾。具体功能可能需要相应硬件、基带或许可证。
可以用于哪些测试？
适用于接收机灵敏度和功能验证，以及滤波器、放大器、混频器、天线和无线模块测试。
询价时需要提供哪些信息？
建议提供最高频率、目标功率、相位噪声、调制带宽/标准、接口、参考时钟、校准和自动化控制要求。
AP5002A 与 AP5001A 的主要区别是什么？
主要参数差异包括：1 GHz 输出功率：AP5002A 为 +23 dBm，AP5001A 为 +17 dBm；可选最高频率：AP5002A 为 12、20 或 26 GHz（按授权频率选件），AP5001A 为 2、4 或 6.1 GHz（按授权频率选件）；频率切换速度：AP5002A 为 200 µs，AP5001A 为 20 µs。除此之外，还应核对选件、附件、接口和完整订货号。
AP5002A 与 N5171B 的主要区别是什么？
主要参数差异包括：1 GHz 谐波：AP5002A 为 −40 dBc，N5171B 为 −35 dBc；1 GHz 输出功率：AP5002A 为 +23 dBm，N5171B 为 +21 dBm；1 GHz、20 kHz 偏置相位噪声：AP5002A 为 −130 dBc/Hz，N5171B 为 −122 dBc/Hz。除此之外，还应核对选件、附件、接口和完整订货号。
AP5002A 与 N5181B 的主要区别是什么？
主要参数差异包括：1 GHz 谐波：AP5002A 为 −40 dBc，N5181B 为 −35 dBc；1 GHz 输出功率：AP5002A 为 +23 dBm，N5181B 为 +24 dBm；1 GHz、20 kHz 偏置相位噪声：AP5002A 为 −130 dBc/Hz，N5181B 为 −146 dBc/Hz。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight AP5002A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
