描述
产品概述

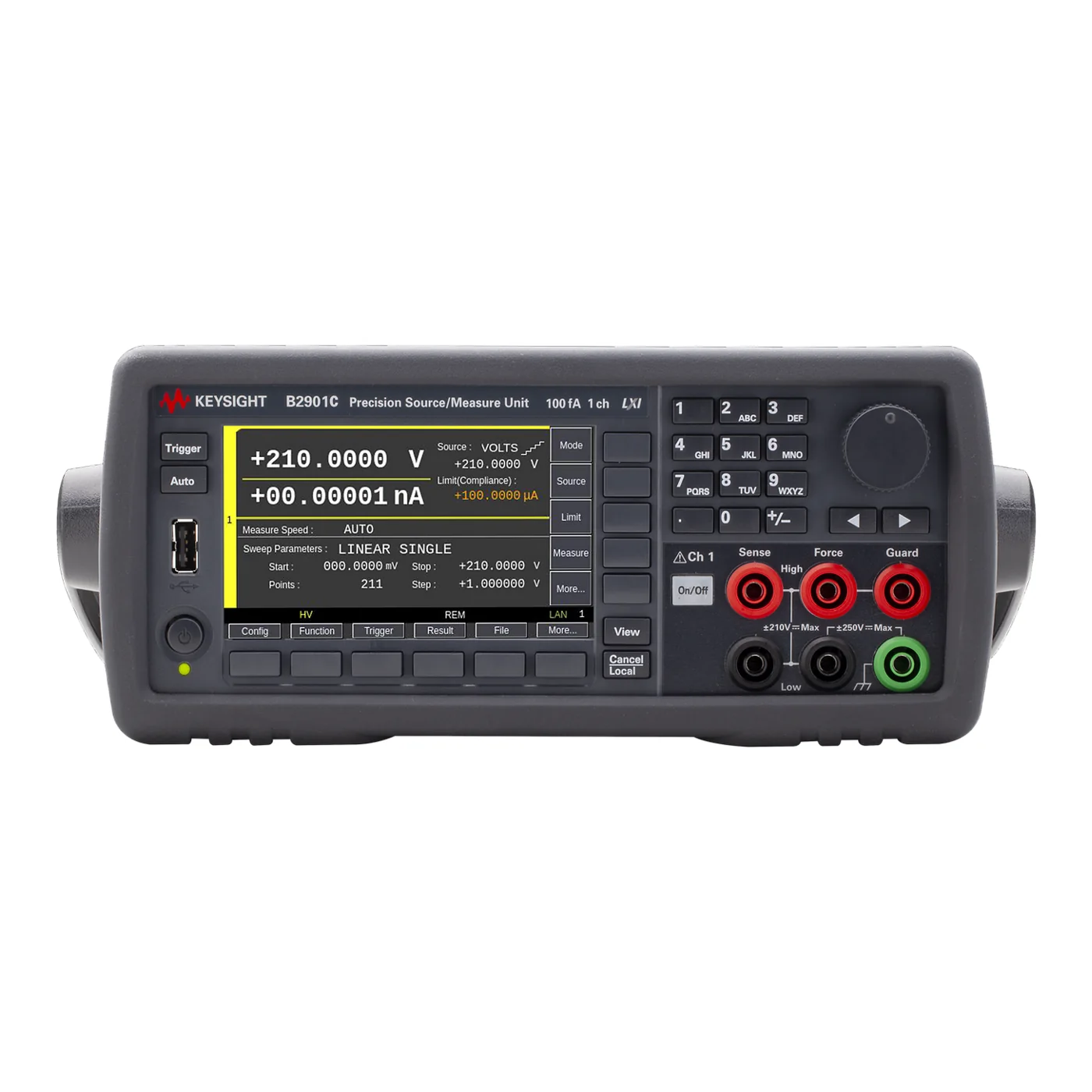

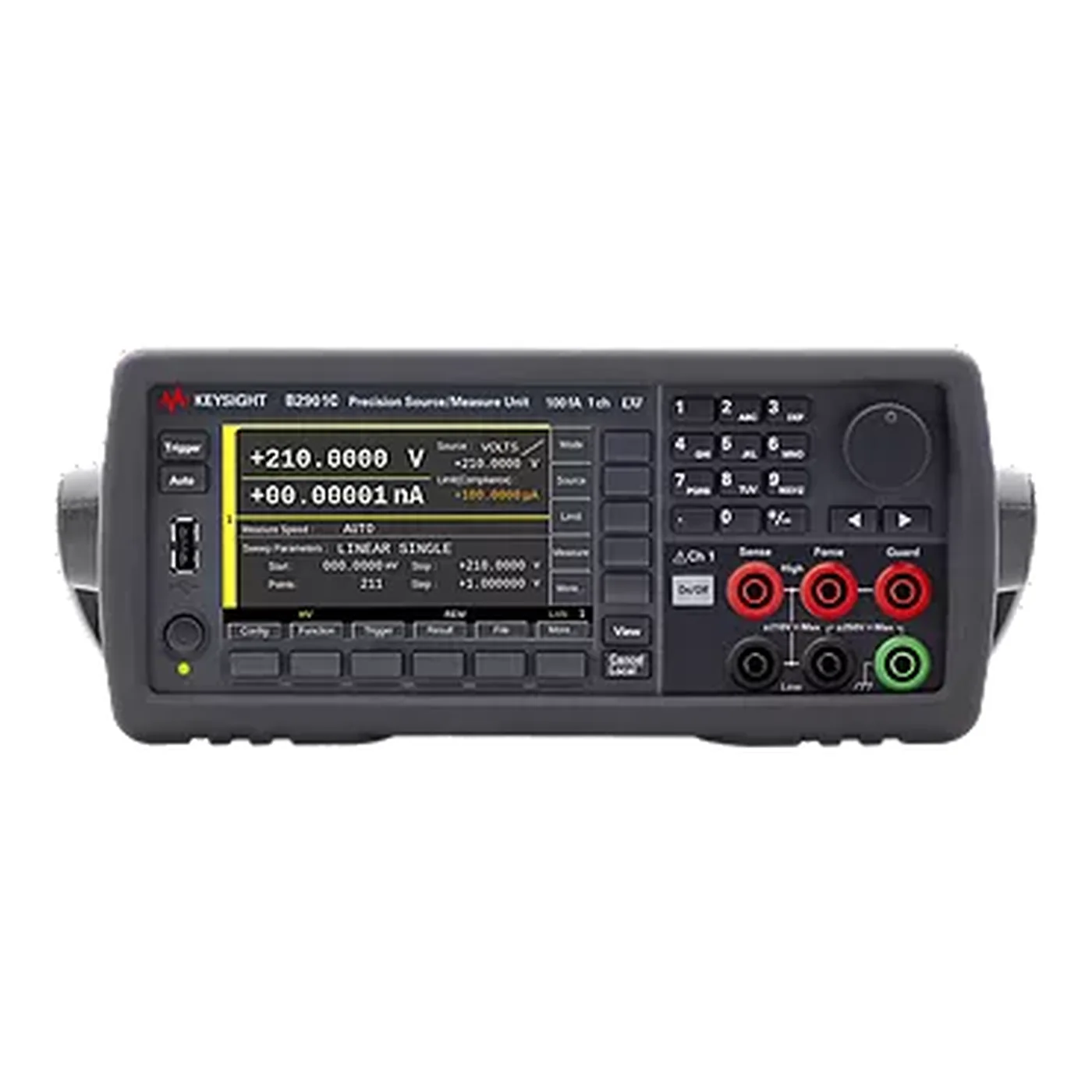

Keysight B2901C 是 B2900C/CL 系列标准单通道精密 SMU，提供 1 个 SMU 通道，最高电压 210 V、最大电流能力 3 A DC / 10.5 A 脉冲，最小电流测量分辨率 100 fA。一台仪器集成四象限电压源、电流源、电压表和电流表，可直接完成器件 I-V 扫描、恒压/恒流偏置、限流保护与同步测量。前面板图形界面支持数值、图形和滚动显示，LAN、USB 与 GPIB 接口便于连接实验室软件和自动测试系统。选型时必须区分 C 与 CL 型号的电压、电流、分辨率、通道数及脉冲能力，不能仅按系列名称替代。
B2901C 型号定位
Keysight B2901C 的产品定位是精密源测量单元（SMU），主要配置包括SMU 通道数为 1、最大输出电流为 3 A DC / 10.5 A 脉冲、最小电流测量分辨率为 100 fA、最高输出电压为 210 V。这些参数决定它更适合用于研发与实验室供电、器件特性测试、电池与能源测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
B2901C 的主要配置包括：SMU 通道数：1；最高输出电压：210 V；最大输出电流：3 A DC / 10.5 A 脉冲；最小电流测量分辨率：100 fA；源测量方式：四象限电压/电流源与同步测量；显示：4.3 英寸彩色图形显示；远程接口：LAN、USB、GPIB；SCPI。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | B2901C |
| SKU | KEYSIGHT-B2901C |
| 产品类型 | 精密源测量单元（SMU） |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 电源、电子负载与源表 |
核心特点
- 1 个四象限源测量通道。
- 最高输出电压 210 V。
- 最大输出电流 3 A DC / 10.5 A 脉冲。
- 最小电流测量分辨率 100 fA。
- 可源出并测量电压和电流，支持 I-V 扫描与限值控制。
- 4.3 英寸彩色显示屏，支持图形与数值视图。
- LAN、USB 和 GPIB 远程接口，并支持 SCPI 自动化。
- 支持高达 10.5 A 的脉冲输出，实际脉宽、占空比和电压组合需按数据表工作区核对。
典型应用
- 半导体器件 I-V 特性分析
- LED、光电器件与传感器测试
- 电池与电源管理器件表征
- 材料和纳米器件电学测试
- 晶体管与二极管参数验证
- 研发实验室和生产自动测试
技术参数
核心性能
| 最高输出电压 | 210 V |
|---|---|
| 最大输出电流 | 3 A DC / 10.5 A 脉冲 |
| 最小电流测量分辨率 | 100 fA |
通道与接口
| SMU 通道数 | 1 |
|---|---|
| 远程接口 | LAN、USB、GPIB；SCPI |
配置与兼容
| 显示 | 4.3 英寸彩色图形显示 |
|---|
其他参数
| 源测量方式 | 四象限电压/电流源与同步测量 |
|---|
相近型号对比
B2901C 与 B2901CL
B2901C 与 B2901CL 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | B2901C | B2901CL |
|---|---|---|
| 最大输出电流 | 3 A DC / 10.5 A 脉冲 | 1.5 A DC |
| 最小电流测量分辨率 | 100 fA | 1 pA |
| 最高输出电压 | 210 V | 21 V |
B2901C 与 B2902C
B2901C 与 B2902C 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | B2901C | B2902C |
|---|---|---|
| SMU 通道数 | 1 | 2 |
| 最大输出电流 | 3 A DC / 10.5 A 脉冲 | 每通道 3 A DC / 10.5 A 脉冲 |
B2901C 与 B2910CL
B2901C 与 B2910CL 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | B2901C | B2910CL |
|---|---|---|
| 最大输出电流 | 3 A DC / 10.5 A 脉冲 | 1.5 A DC |
| 最小电流测量分辨率 | 100 fA | 10 fA |
B2901C 与 B2911C
B2901C 与 B2911C 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | B2901C | B2911C |
|---|---|---|
| 最小电流测量分辨率 | 100 fA | 10 fA |
B2901C 与 B2912C
B2901C 与 B2912C 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | B2901C | B2912C |
|---|---|---|
| SMU 通道数 | 1 | 2 |
| 最大输出电流 | 3 A DC / 10.5 A 脉冲 | 每通道 3 A DC / 10.5 A 脉冲 |
| 最小电流测量分辨率 | 100 fA | 10 fA |
选型说明
B2901C 为 1 通道、100 fA 分辨率、210 V / 3 A DC / 10.5 A 脉冲 配置。双通道型号适合需要同步偏置和测量的三端器件；10 fA 型号更适合低电流器件。最大电压、直流电流和脉冲电流受工作区、脉宽、占空比及端子连接限制，不能同时按各自最大值使用。询价时需确认通道数、低电流附件、测试夹具、远端感测、互锁、软件和校准要求。
适用边界
- 需要的核心范围超过本页所列 B2901C 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 目标电压、电流和功率范围
- 通道数、极性与源/载模式
- 动态、脉冲、回馈或测量功能
- 交流输入、机架和散热条件
- 线缆、接口、软件与校准要求
常见问题
Keysight B2901C 有几个通道？
该型号提供 1 个独立 SMU 通道。
它能同时源出和测量吗？
可以。每个 SMU 通道集成四象限电压/电流源和电压/电流测量功能。
最小电流测量分辨率是多少？
官方配置指南给出的该型号最小电流测量分辨率为 100 fA。
最大输出能力是多少？
最高电压 210 V，最大电流 3 A DC / 10.5 A 脉冲；组合能力需按数据表工作区、脉宽和占空比核对。
C 与 CL 型号有什么区别？
CL 型针对更基础或成本敏感的精密 I-V 任务；不同型号在电压、电流、分辨率、通道数和脉冲能力上均有差异。
B2901C 与 B2901CL 的主要区别是什么？
主要参数差异包括：最大输出电流：B2901C 为 3 A DC / 10.5 A 脉冲，B2901CL 为 1.5 A DC；最小电流测量分辨率：B2901C 为 100 fA，B2901CL 为 1 pA；最高输出电压：B2901C 为 210 V，B2901CL 为 21 V。除此之外，还应核对选件、附件、接口和完整订货号。
B2901C 与 B2902C 的主要区别是什么？
主要参数差异包括：SMU 通道数：B2901C 为 1，B2902C 为 2；最大输出电流：B2901C 为 3 A DC / 10.5 A 脉冲，B2902C 为 每通道 3 A DC / 10.5 A 脉冲。除此之外，还应核对选件、附件、接口和完整订货号。
B2901C 与 B2910CL 的主要区别是什么？
主要参数差异包括：最大输出电流：B2901C 为 3 A DC / 10.5 A 脉冲，B2910CL 为 1.5 A DC；最小电流测量分辨率：B2901C 为 100 fA，B2910CL 为 10 fA。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight B2901C 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
