描述
产品概述

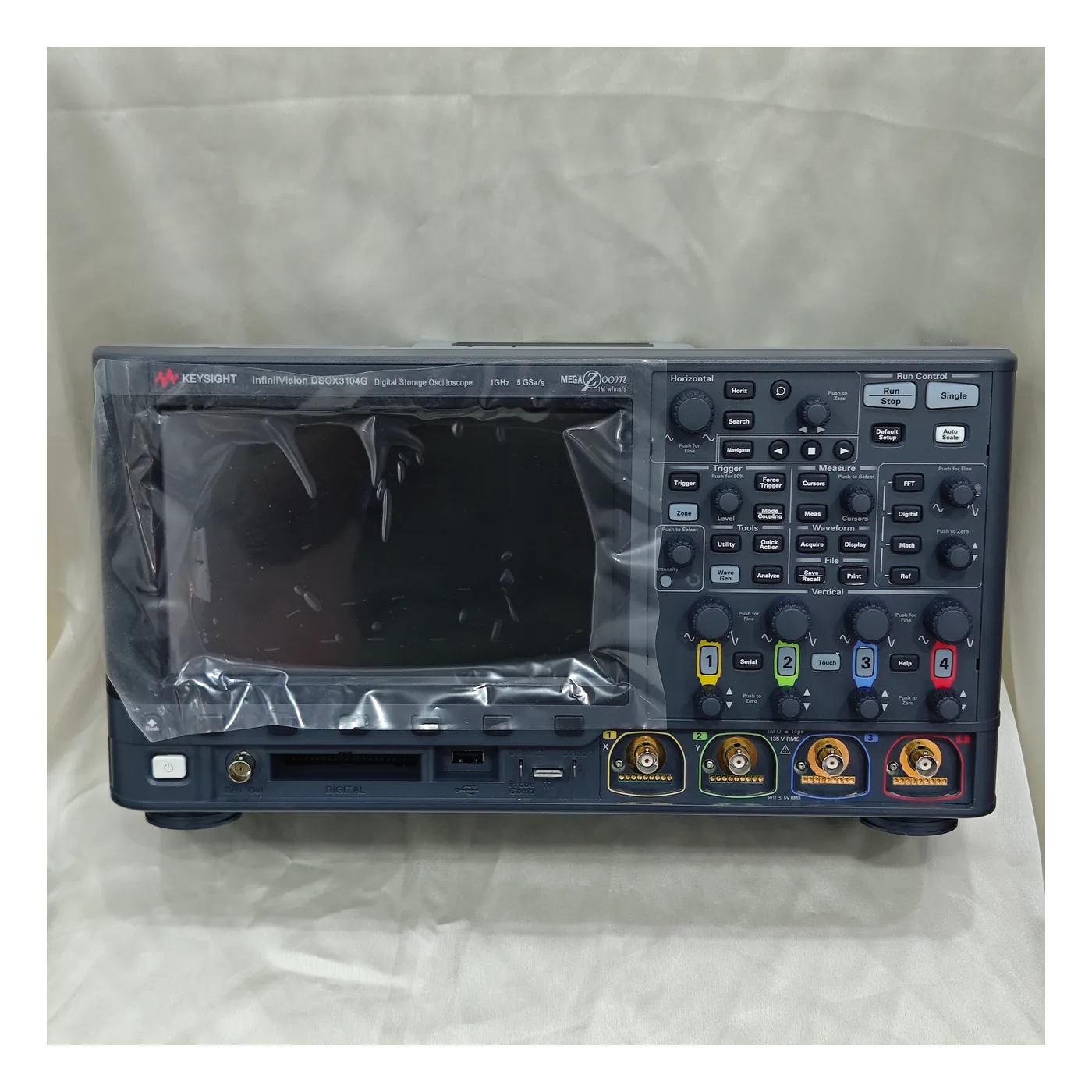

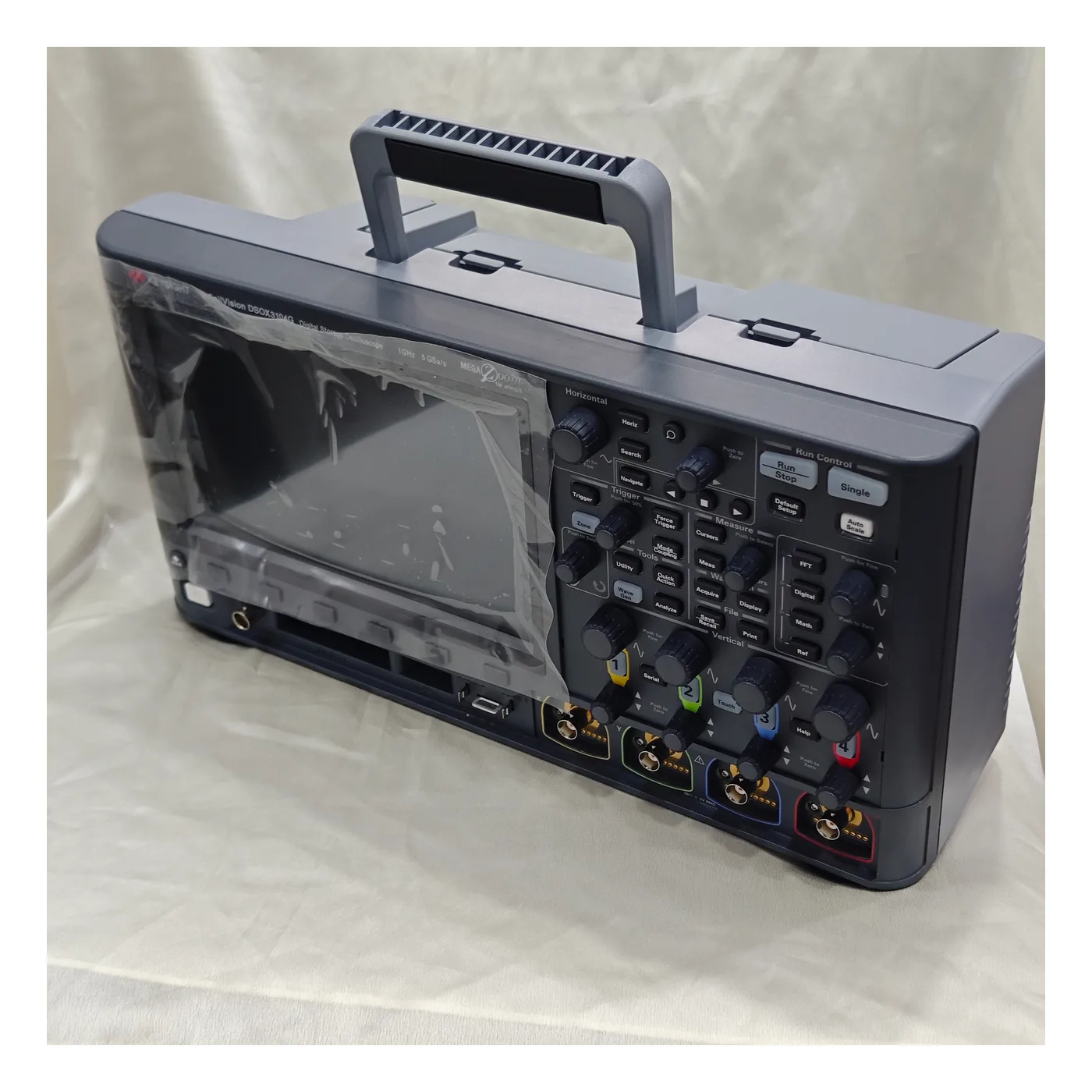

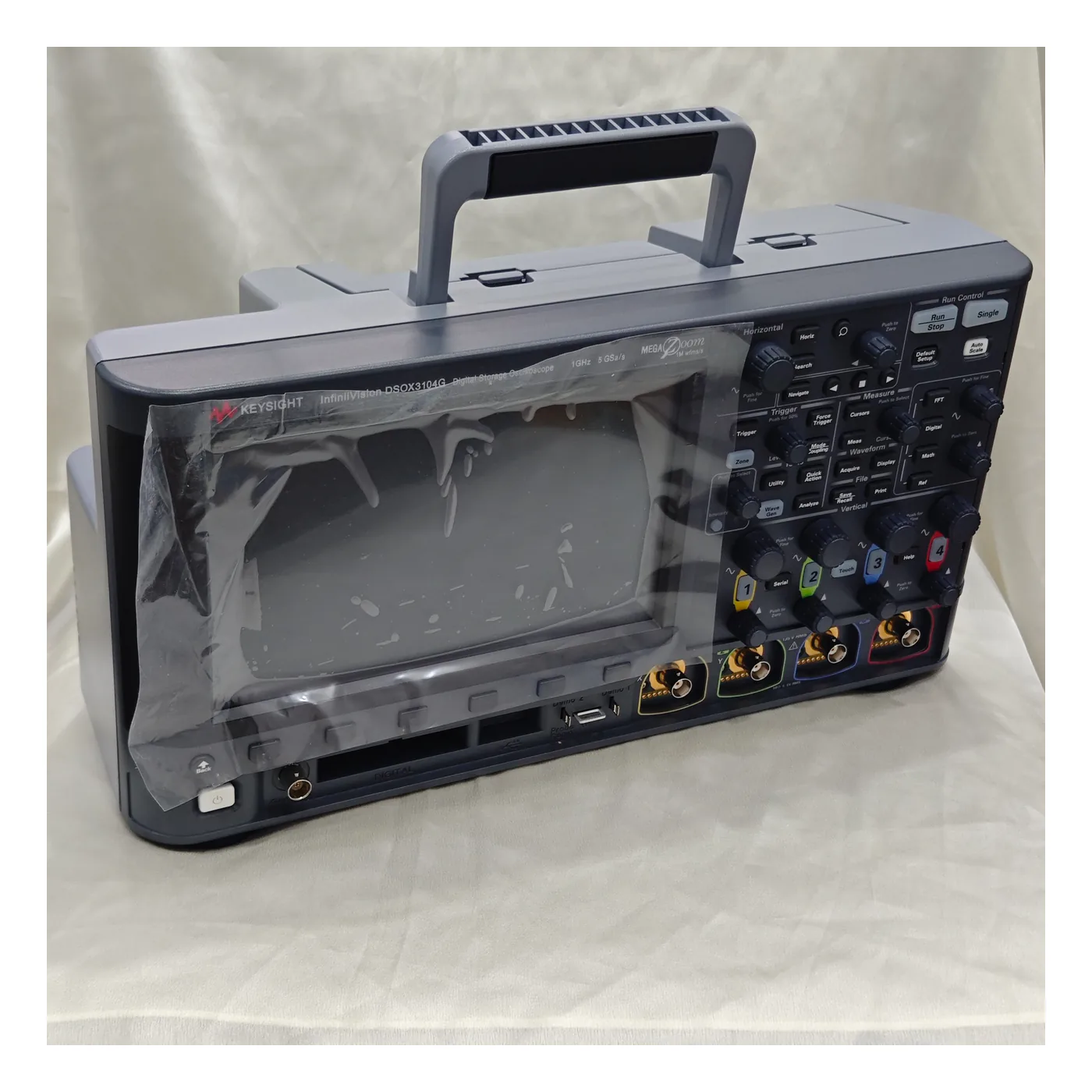

DSOX3104G 面向高速数字、电源和嵌入式系统研发，提供四个模拟通道、1 GHz 带宽以及最高每秒 100 万次波形更新率。8.5 英寸电容触摸屏和 Zone 触摸触发可帮助工程师快速隔离异常信号，标配软件还覆盖波形与测量直方图、协议分析、频率响应分析、数字电压表及计数器等功能。
核心特点
- 1 GHz 带宽和 4 个模拟通道
- 最高 5 GSa/s 采样率与 4 Mpts 存储深度
- 最高 1,000,000 波形/秒更新率
- 8.5 英寸电容触摸屏和 Zone 触摸触发
- 集成 20 MHz 波形发生器、协议分析和频率响应分析
典型应用
- 高速数字电路调试
- 开关电源动态分析
- 串行总线协议诊断
- 复杂嵌入式系统验证
技术参数
| 带宽 | 1 GHz |
|---|---|
| 模拟通道 | 4 |
| 最高采样率 | 5 GSa/s |
| 最大存储深度 | 4 Mpts |
| 波形更新率 | 最高 1,000,000 波形/秒 |
选型与询价
询价时请说明目标带宽、通道数量、探头配置、串行总线分析、波形发生器、存储深度、校准文件和软件选件要求。
常见问题
Keysight DSOX3104G 主要用于哪些场景？
Keysight DSOX3104G 1 GHz 四通道数字示波器主要用于高速数字电路调试、开关电源动态分析、串行总线协议诊断、复杂嵌入式系统验证。实际选型需结合测量范围、接线或安装方式以及现场安全要求确认。
Keysight DSOX3104G 询价需要提供什么信息？
询价时请说明目标带宽、通道数量、探头配置、串行总线分析、波形发生器、存储深度、校准文件和软件选件要求。
资料说明：页面参数根据公开技术资料整理。不同地区、版本和选件可能存在差异，最终配置与供货信息以正式报价资料为准。
