产品概述

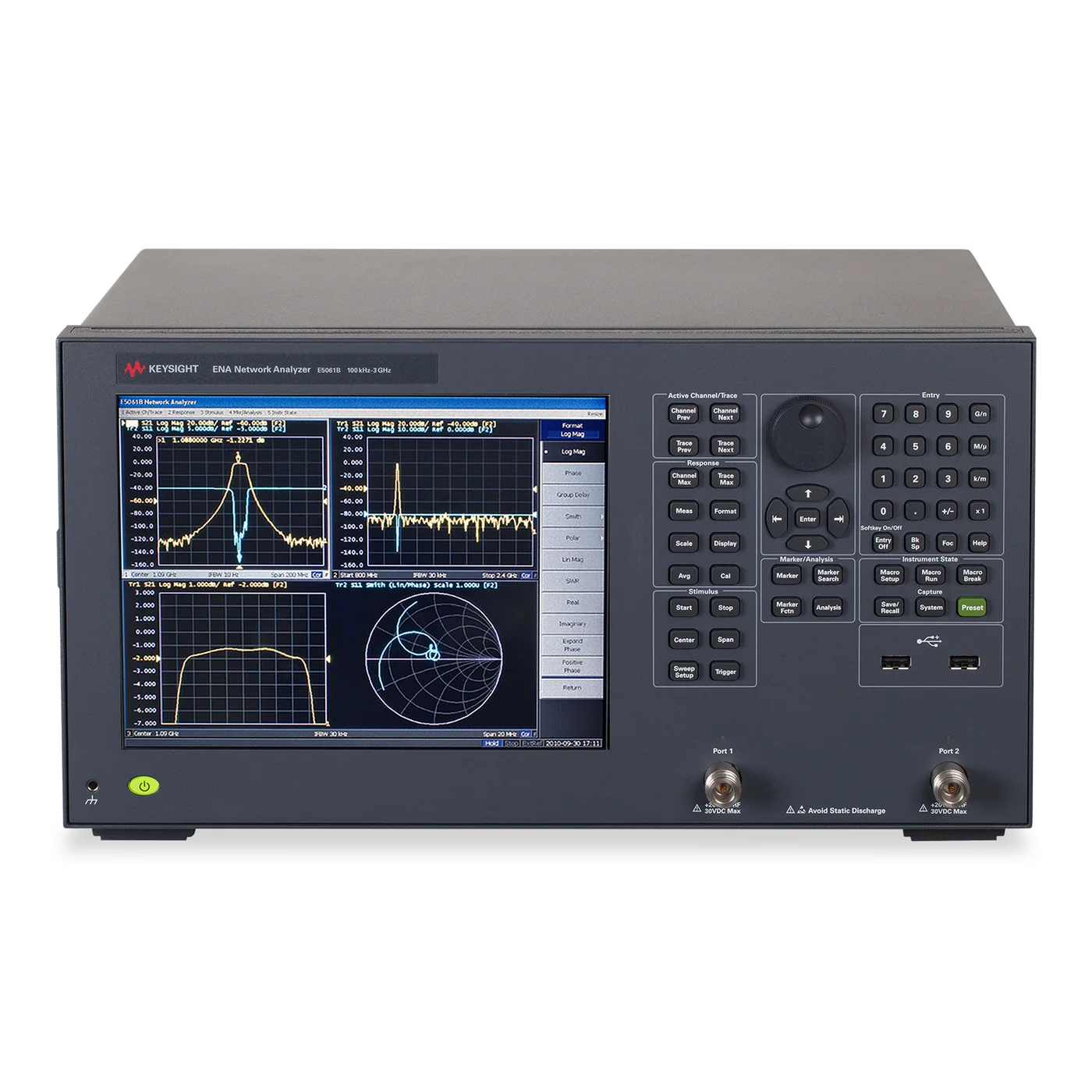

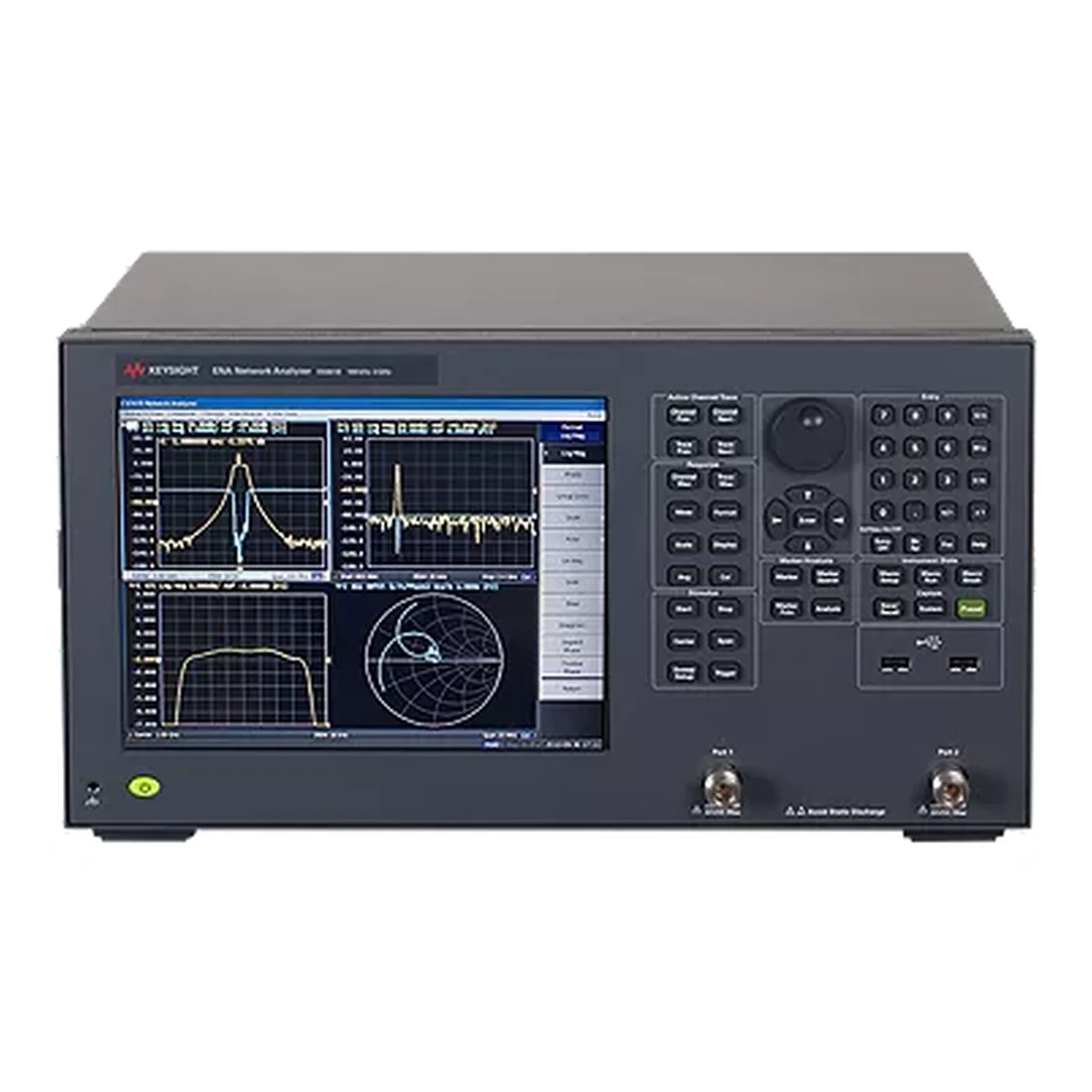

Keysight E5061B 属于 ENA Essential 矢量网络分析平台，面向研发、教学和生产中的无源器件及电路网络测量。仪器提供 1 个内置信号源和 2 个测试端口，最高频率 3 GHz。50 Ω / 75 Ω 配置；部分配置支持阻抗分析。3L5 配置集成 5 Hz 至 30 MHz 增益-相位端口与最高 ±40 Vdc 偏置源，可覆盖 DC-DC 环路、PDN、滤波器及宽带器件。 ENA 的一致操作框架、校准支持和可编程控制有助于缩短从单次表征到自动化重复测试的转换时间。频率范围、端口阻抗、动态范围和应用选件均应按准确订货配置核对。
E5061B 型号定位
Keysight E5061B 的产品定位是矢量网络分析仪，主要配置包括动态范围为 宽动态范围；具体数值随频率、端口与配置变化、最高频率为 3 GHz、测试端口为 2、端口/阻抗为 50 Ω / 75 Ω 配置；部分配置支持阻抗分析。这些参数决定它更适合用于射频网络分析、滤波器与放大器测试、天线与线缆测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
E5061B 的主要配置包括：频率范围：5 Hz 至 3 GHz（按配置）；最高频率：3 GHz；内置信号源：1；测试端口：2；端口/阻抗：50 Ω / 75 Ω 配置；部分配置支持阻抗分析；动态范围：宽动态范围；具体数值随频率、端口与配置变化。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | E5061B |
| SKU | KEYSIGHT-E5061B |
| 产品类型 | 矢量网络分析仪 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 网络分析仪与射频测试 |
核心特点
- 频率覆盖 5 Hz 至 3 GHz，实际范围按订货配置。
- 1 个内置信号源、2 个测试端口。
- 50 Ω / 75 Ω 配置；部分配置支持阻抗分析。
- 宽动态范围；具体数值随频率、端口与配置变化。
- 支持 S 参数、幅度、相位、群时延等网络测量。
- 3L5 配置集成 5 Hz 至 30 MHz 增益-相位端口与最高 ±40 Vdc 偏置源，可覆盖 DC-DC 环路、PDN、滤波器及宽带器件。
- 适用于研发台架及可编程自动测试。
典型应用
- 滤波器、衰减器和耦合器测试
- 天线、线缆与连接器表征
- 射频无源器件 S 参数测试
- PCB 与信号完整性分析
- 电源网络和阻抗相关测量
- 教学与生产线网络分析
技术参数
核心性能
| 频率范围 | 5 Hz 至 3 GHz（按配置） |
|---|---|
| 最高频率 | 3 GHz |
| 动态范围 | 宽动态范围；具体数值随频率、端口与配置变化 |
通道与接口
| 测试端口 | 2 |
|---|---|
| 端口/阻抗 | 50 Ω / 75 Ω 配置；部分配置支持阻抗分析 |
其他参数
| 内置信号源 | 1 |
|---|
相近型号对比
E5061B 与 E5063A
E5061B 与 E5063A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E5061B | E5063A |
|---|---|---|
| 动态范围 | 宽动态范围；具体数值随频率、端口与配置变化 | 最高 122 dB（官方产品摘要，条件见数据表） |
| 最高频率 | 3 GHz | 18 GHz |
| 端口/阻抗 | 50 Ω / 75 Ω 配置；部分配置支持阻抗分析 | 2 端口、50 Ω S 参数测试集 |
| 频率范围 | 5 Hz 至 3 GHz（按配置） | 100 kHz 至 18 GHz（按配置） |
选型说明
E5061B 是平台型号，5 Hz 至 3 GHz 为完整家族覆盖，不表示所有基础配置均覆盖完整范围。动态范围等性能高度依赖频率、IF 带宽、功率、校准方法和测试配置。询价时应明确频率上限、端口阻抗、连接器、时域/PCB/阻抗分析选件、ECal 校准件、测试线缆和自动化接口。
适用边界
- 需要的核心范围超过本页所列 E5061B 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 频率范围与测试端口数
- 动态范围和输出功率要求
- S 参数、时域或材料测量应用
- 校准件、测试电缆和夹具
- 软件选件、接口与校准要求
常见问题
Keysight E5061B 的频率范围是多少？
完整配置覆盖 5 Hz 至 3 GHz，但实际仪器范围由订货选件决定。
有几个测试端口？
官方产品摘要显示 2 个内置测试端口和 1 个信号源。
适合测量哪些器件？
适合滤波器、天线、线缆、连接器、衰减器、耦合器及其他无源器件，也可按选件用于 PCB、阻抗或低频电路分析。
是否包含时域分析？
时域能力通常需要相应选件；E5063A 对应 Option 010，具体应按订货配置确认。
询价时要确认哪些配置？
频率范围、端口阻抗、连接器、分析选件、ECal/机械校准件、线缆、接口和校准服务。
E5061B 与 E5063A 的主要区别是什么？
主要参数差异包括：动态范围：E5061B 为 宽动态范围；具体数值随频率、端口与配置变化，E5063A 为 最高 122 dB（官方产品摘要，条件见数据表）；最高频率：E5061B 为 3 GHz，E5063A 为 18 GHz；端口/阻抗：E5061B 为 50 Ω / 75 Ω 配置；部分配置支持阻抗分析，E5063A 为 2 端口、50 Ω S 参数测试集。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight E5061B 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
