描述
产品概述

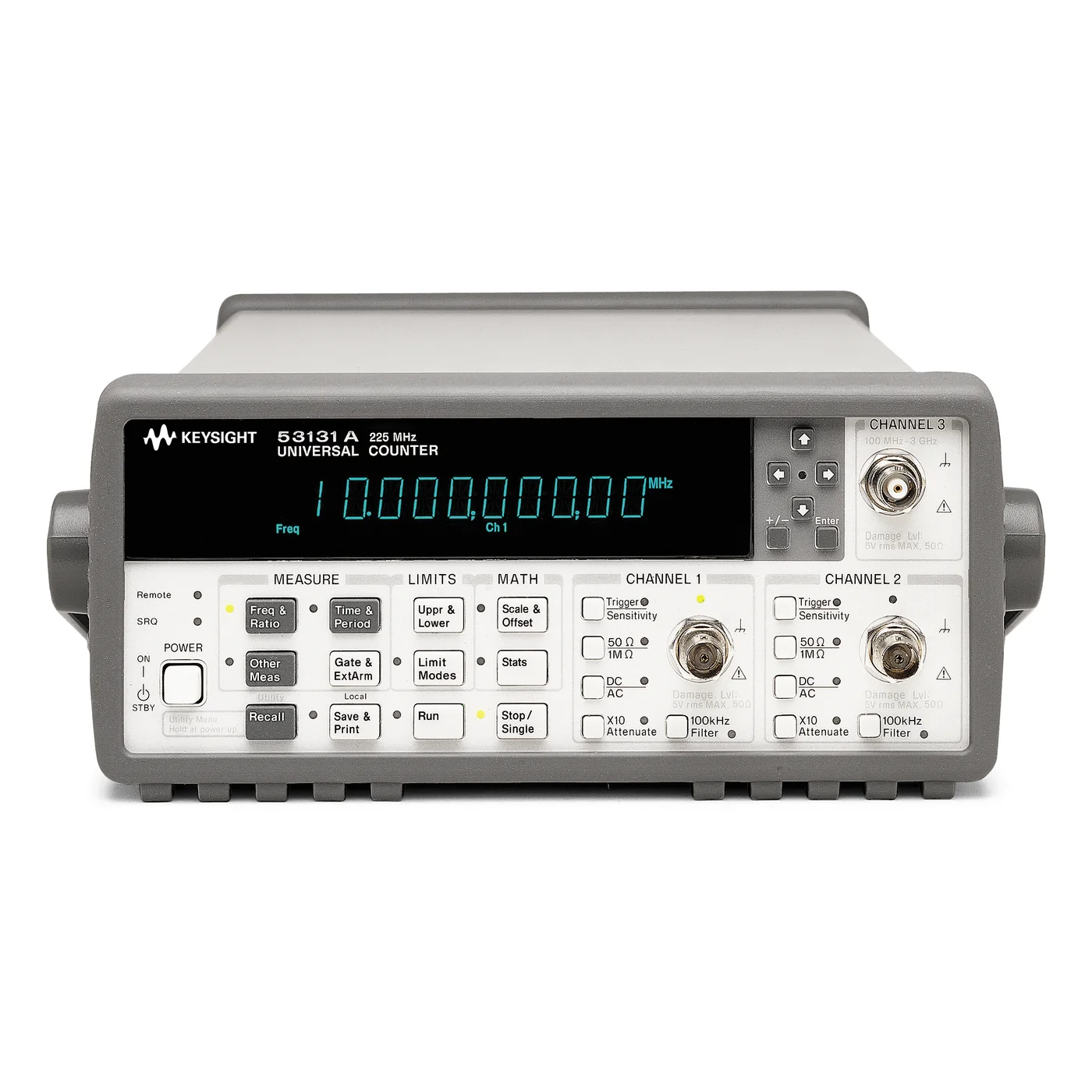

Keysight 53131A 用于振荡器、时钟、脉冲、通信载波和机电转速信号的频率与时间参数测量。225 MHz 基础输入带宽覆盖常见 RF 和数字时钟测试，2 个标准输入通道可完成频率、周期、频率比和值域测量。10 digits/s 的频率分辨率有助于观察频率漂移和稳定性；可选第 3 通道，最高 12.4 GHz，可将测量扩展到微波频段。该型号提供 500 ps 单次时间间隔分辨率，可用于时间间隔、脉宽和相位相关测量。Keysight 已将 53131A 标记为 Obsolete。本页面用于既有系统维护、备机和同型号替换询价；新项目应优先评估 53220A，并利用 53100 SCPI 仿真模式降低程序迁移成本。
53131A 型号定位
Keysight 53131A 的产品定位是通用频率计数器/计时器，主要配置包括单次时间间隔分辨率为 500 ps、基础输入带宽为 225 MHz、标准输入通道数为 2、通信接口为 GPIB。这些参数决定它更适合用于信号激励与仿真、频率与时基测量、器件研发验证等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
53131A 的主要配置包括：基础输入带宽：225 MHz；标准输入通道数：2；频率分辨率：10 digits/s；高频扩展：可选第 3 通道，最高 12.4 GHz；单次时间间隔分辨率：500 ps；通信接口：GPIB；产品状态：Obsolete；官方替代型号：53220A。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | 53131A |
| SKU | KEYSIGHT-53131A |
| 产品类型 | 通用频率计数器/计时器 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 信号发生器与频率计 |
| 产品状态 | 已停产，可咨询替代型号 |
核心特点
- 225 MHz 基础输入带宽，2 个标准输入通道。
- 10 digits/s 频率分辨率，适合高稳定度频率和周期测量。
- 可选第 3 通道，最高 12.4 GHz，扩展到 RF/微波信号。
- 支持频率、周期、频率比、电平等常用计数测量。
- 500 ps 单次时间间隔分辨率，支持时间间隔和脉冲参数测量。
- 标准 GPIB 接口，适合既有自动测试系统。
- 已停产旧款，官方迁移目标为 53220A。
典型应用
- 晶体振荡器、时钟源和参考频率验证
- RF 信号源、通信载波和本振频率测量
- 数字脉冲、周期、频率比和电平测试
- 生产线频率校准和自动化限值判断
- 电机、编码器和转速传感器信号测量
- 时间间隔、脉宽和相位相关测量
技术参数
核心性能
| 基础输入带宽 | 225 MHz |
|---|---|
| 频率分辨率 | 10 digits/s |
| 单次时间间隔分辨率 | 500 ps |
通道与接口
| 标准输入通道数 | 2 |
|---|---|
| 通信接口 | GPIB |
配置与兼容
| 产品状态 | Obsolete |
|---|
其他参数
| 高频扩展 | 可选第 3 通道，最高 12.4 GHz |
|---|---|
| 官方替代型号 | 53220A |
相近型号对比
53131A 与 53220A
53131A 与 53220A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 53131A | 53220A |
|---|---|---|
| 单次时间间隔分辨率 | 500 ps | 100 ps |
| 基础输入带宽 | 225 MHz | 350 MHz |
| 通信接口 | GPIB | LAN/LXI、USB、GPIB |
| 频率分辨率 | 10 digits/s | 12 digits/s |
| 高频扩展 | 可选第 3 通道，最高 12.4 GHz | 可选第 3 通道，6 GHz 或 15 GHz |
53131A 与 53230A
53131A 与 53230A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 53131A | 53230A |
|---|---|---|
| 单次时间间隔分辨率 | 500 ps | 20 ps |
| 基础输入带宽 | 225 MHz | 350 MHz |
| 通信接口 | GPIB | LAN/LXI、USB、GPIB |
| 频率分辨率 | 10 digits/s | 12 digits/s |
| 高频扩展 | 可选第 3 通道，最高 12.4 GHz | 可选第 3 通道，6 GHz 或 15 GHz |
53131A 与 53210A
53131A 与 53210A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | 53131A | 53210A |
|---|---|---|
| 基础输入带宽 | 225 MHz | 350 MHz |
| 标准输入通道数 | 2 | 1 |
| 通信接口 | GPIB | LAN/LXI、USB、GPIB |
| 高频扩展 | 可选第 3 通道，最高 12.4 GHz | 可选第 2 通道，6 GHz 或 15 GHz |
选型说明
53131A 的基础通道带宽为 225 MHz，可选第 3 通道，最高 12.4 GHz。高频扩展并非基础主机标配，询价时必须明确微波通道频率、连接器位置和时基选件。频率分辨率不等同于绝对准确度；最终结果还取决于门控时间、输入信噪比、触发阈值、时基稳定度、老化和校准。 500 ps 是单次时间间隔分辨率，不能直接当作所有测量条件下的绝对时间准确度。 该型号已停产，旧机询价需核对序列号、选件、时基、校准和维修状态；新系统建议采用 53220A。
适用边界
- 需要的核心范围超过本页所列 53131A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 该型号已停产，页面仅适用于存量维护、备件询价和替代型号评估。
询价前建议确认
- 目标频率或带宽范围
- 通道数、输出幅度与负载
- 波形、调制或计时功能
- 时基、同步和触发要求
- 远程接口、软件与校准要求
产品状态
该型号已停产，可用于存量系统维护、备件需求和替代型号评估；请提交现有配置，以便核对可选方案。
常见问题
Keysight 53131A 的基础输入带宽是多少？
基础输入带宽为 225 MHz，提供 2 个标准输入通道。可选第 3 通道，最高 12.4 GHz，但该扩展需要单独配置。
53131A 的频率分辨率是多少？
官方给出的频率分辨率为 10 digits/s。实际准确度还受时基、门控时间、触发电平、信噪比和校准状态影响。
能否测量 6 GHz 或 15 GHz 信号？
可选第 3 通道，最高 12.4 GHz。基础输入本身只覆盖 225 MHz，询价时应明确所需微波通道选件。
频率计数器和示波器的频率测量有什么区别？
频率计数器针对稳定或缓慢变化信号提供更高分辨率和时基可溯源性；示波器更适合观察完整波形、瞬态和调制细节。
53131A 是否已经停产，替代型号是什么？
是。Keysight 官方将 53131A 标记为 Obsolete，并推荐 53220A。迁移前应核对 SCPI、输入选件、时基和机架连接。
53131A 与 53220A 的主要区别是什么？
主要参数差异包括：单次时间间隔分辨率：53131A 为 500 ps，53220A 为 100 ps；基础输入带宽：53131A 为 225 MHz，53220A 为 350 MHz；通信接口：53131A 为 GPIB，53220A 为 LAN/LXI、USB、GPIB。除此之外，还应核对选件、附件、接口和完整订货号。
53131A 与 53230A 的主要区别是什么？
主要参数差异包括：单次时间间隔分辨率：53131A 为 500 ps，53230A 为 20 ps；基础输入带宽：53131A 为 225 MHz，53230A 为 350 MHz；通信接口：53131A 为 GPIB，53230A 为 LAN/LXI、USB、GPIB。除此之外，还应核对选件、附件、接口和完整订货号。
53131A 与 53210A 的主要区别是什么？
主要参数差异包括：基础输入带宽：53131A 为 225 MHz，53210A 为 350 MHz；标准输入通道数：53131A 为 2，53210A 为 1；通信接口：53131A 为 GPIB，53210A 为 LAN/LXI、USB、GPIB。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight 53131A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
