描述
产品概述

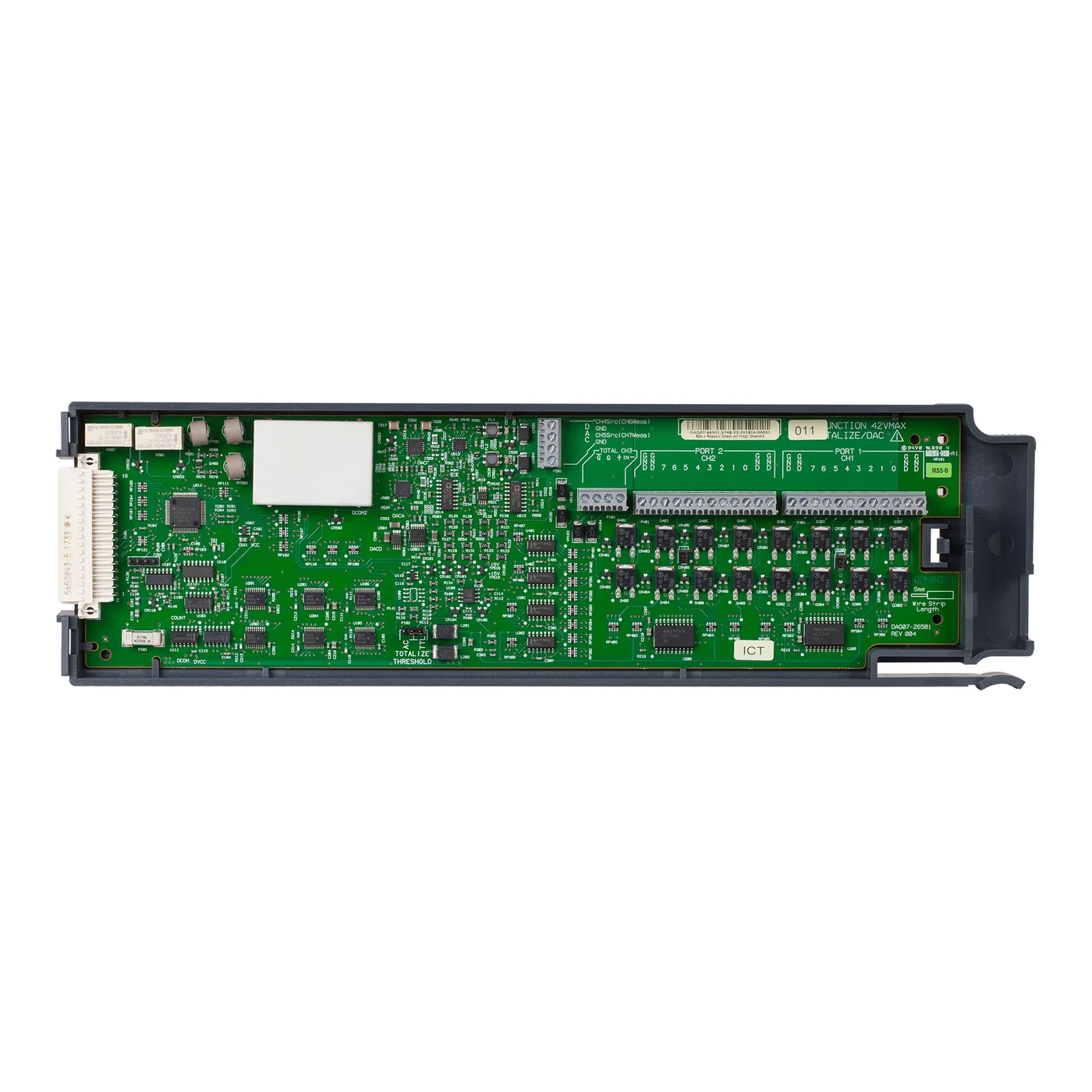

Keysight DAQM907A 多功能数字 I/O/计数器/模拟输出模块 是 DAQ970A/DAQ973A 三槽数据采集系统的插入模块。它提供 16 bit 数字 I/O、1 路 26 bit 计数器、2 路模拟输出、2 路感测，采用 数字 I/O + 总计数器 + 模拟输出，产品技术资料列出的关键速度或频率为 100 kHz totalizer。用于开关、执行器、事件计数和偏置/设定值输出。该模块用于信号路由、控制或动态采集，不应误认为普通温度多路复用模块。模块的耐压、电流、带宽、连接器和安全限制必须按具体接线、信号源、主机固件及官方手册执行。
DAQM907A 型号定位
Keysight DAQM907A 的产品定位是多功能控制模块，主要配置包括主机兼容性为 DAQ970A、DAQ973A、关键速度或频率为 100 kHz totalizer、开关/采样拓扑为 数字 I/O + 总计数器 + 模拟输出、通道配置为 16 bit 数字 I/O、1 路 26 bit 计数器、2 路模拟输出、2 路感测。这些参数决定它更适合用于多通道数据采集、温度与过程记录、开关与扫描测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
DAQM907A 的主要配置包括：通道配置：16 bit 数字 I/O、1 路 26 bit 计数器、2 路模拟输出、2 路感测；开关/采样拓扑：数字 I/O + 总计数器 + 模拟输出；关键速度或频率：100 kHz totalizer；额定输入/切换能力：数字侧最高 42 V；模拟输出 ±12 V 或 ±24 mA；主机兼容性：DAQ970A、DAQ973A；模块用途：多功能控制模块。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | DAQM907A |
| SKU | KEYSIGHT-DAQM907A |
| 产品类型 | 多功能控制模块 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 数据采集与记录仪 |
核心特点
- 通道配置：16 bit 数字 I/O、1 路 26 bit 计数器、2 路模拟输出、2 路感测。
- 拓扑结构：数字 I/O + 总计数器 + 模拟输出。
- 关键速度/频率：100 kHz totalizer。
- 额定能力：数字侧最高 42 V；模拟输出 ±12 V 或 ±24 mA。
- 用于开关、执行器、事件计数和偏置/设定值输出。
- 兼容 Keysight DAQ970A 和 DAQ973A 三槽数据采集主机。
- 模块化配置可按信号类型、通道密度和测试速度组合。
典型应用
- 数字状态监控
- 事件计数
- 模拟设定值和执行器控制
- 研发设计验证
- 自动化生产测试
- 长期监控和数据记录
技术参数
核心性能
| 开关/采样拓扑 | 数字 I/O + 总计数器 + 模拟输出 |
|---|---|
| 关键速度或频率 | 100 kHz totalizer |
通道与接口
| 通道配置 | 16 bit 数字 I/O、1 路 26 bit 计数器、2 路模拟输出、2 路感测 |
|---|
配置与兼容
| 主机兼容性 | DAQ970A、DAQ973A |
|---|---|
| 模块用途 | 多功能控制模块 |
其他参数
| 额定输入/切换能力 | 数字侧最高 42 V；模拟输出 ±12 V 或 ±24 mA |
|---|
相近型号对比
DAQM907A 与 DAQM900A
DAQM907A 与 DAQM900A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | DAQM907A | DAQM900A |
|---|---|---|
| 关键速度或频率 | 100 kHz totalizer | 450 channels/s |
| 开关/采样拓扑 | 数字 I/O + 总计数器 + 模拟输出 | 双组 10 通道，固态 FET，多路复用 |
| 模块用途 | 多功能控制模块 | 固态多路复用模块 |
| 通道配置 | 16 bit 数字 I/O、1 路 26 bit 计数器、2 路模拟输出、2 路感测 | 20 个二线通道（可配对为四线） |
| 额定输入/切换能力 | 数字侧最高 42 V；模拟输出 ±12 V 或 ±24 mA | 120 Vrms |
DAQM907A 与 DAQM901A
DAQM907A 与 DAQM901A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | DAQM907A | DAQM901A |
|---|---|---|
| 关键速度或频率 | 100 kHz totalizer | 80 channels/s |
| 开关/采样拓扑 | 数字 I/O + 总计数器 + 模拟输出 | 二/四线电枢多路复用 |
| 模块用途 | 多功能控制模块 | 电枢式多路复用模块 |
| 通道配置 | 16 bit 数字 I/O、1 路 26 bit 计数器、2 路模拟输出、2 路感测 | 20 个二线通道 + 2 个专用电流通道 |
| 额定输入/切换能力 | 数字侧最高 42 V；模拟输出 ±12 V 或 ±24 mA | 300 V，专用电流通道最高 1 A |
DAQM907A 与 DAQM902A
DAQM907A 与 DAQM902A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | DAQM907A | DAQM902A |
|---|---|---|
| 关键速度或频率 | 100 kHz totalizer | 250 channels/s |
| 开关/采样拓扑 | 数字 I/O + 总计数器 + 模拟输出 | 二/四线簧片继电器多路复用 |
| 模块用途 | 多功能控制模块 | 簧片式高速多路复用模块 |
| 通道配置 | 16 bit 数字 I/O、1 路 26 bit 计数器、2 路模拟输出、2 路感测 | 16 个二线通道（可配对为四线） |
| 额定输入/切换能力 | 数字侧最高 42 V；模拟输出 ±12 V 或 ±24 mA | 300 V，50 mA |
DAQM907A 与 DAQM903A
DAQM907A 与 DAQM903A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | DAQM907A | DAQM903A |
|---|---|---|
| 关键速度或频率 | 100 kHz totalizer | 120 channels/s |
| 开关/采样拓扑 | 数字 I/O + 总计数器 + 模拟输出 | SPDT / Form C 锁存继电器 |
| 模块用途 | 多功能控制模块 | 执行器/通用开关模块 |
| 通道配置 | 16 bit 数字 I/O、1 路 26 bit 计数器、2 路模拟输出、2 路感测 | 20 个独立通道 |
| 额定输入/切换能力 | 数字侧最高 42 V；模拟输出 ±12 V 或 ±24 mA | 300 V，1 A |
DAQM907A 与 DAQM904A
DAQM907A 与 DAQM904A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | DAQM907A | DAQM904A |
|---|---|---|
| 关键速度或频率 | 100 kHz totalizer | 120 channels/s |
| 开关/采样拓扑 | 数字 I/O + 总计数器 + 模拟输出 | 二线电枢矩阵 |
| 模块用途 | 多功能控制模块 | 矩阵开关模块 |
| 通道配置 | 16 bit 数字 I/O、1 路 26 bit 计数器、2 路模拟输出、2 路感测 | 4×8 二线矩阵（32 个交叉点） |
| 额定输入/切换能力 | 数字侧最高 42 V；模拟输出 ±12 V 或 ±24 mA | 300 V，1 A |
DAQM907A 与 DAQM905A
DAQM907A 与 DAQM905A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | DAQM907A | DAQM905A |
|---|---|---|
| 关键速度或频率 | 100 kHz totalizer | 60 channels/s |
| 开关/采样拓扑 | 数字 I/O + 总计数器 + 模拟输出 | 50 Ω、中心导体切换、公共屏蔽 |
| 模块用途 | 多功能控制模块 | 射频多路复用模块 |
| 通道配置 | 16 bit 数字 I/O、1 路 26 bit 计数器、2 路模拟输出、2 路感测 | 两个独立 1×4 RF 多路复用器 |
| 额定输入/切换能力 | 数字侧最高 42 V；模拟输出 ±12 V 或 ±24 mA | 最高 42 Vpk、0.7 A；SMB 连接最高 2 GHz |
选型说明
DAQM907A 只是一块插入模块，不能脱离 DAQ970A/DAQ973A 主机独立工作。选型必须核对通道拓扑、二/四线或单端接法、最大共模和切换电压、每通道电流、继电器寿命、扫描速度、连接器以及被测系统安全等级。该模块不属于通用 DMM 多路复用输入，不能把开关、I/O 或数字化参数与静态 DMM 扫描参数混用。
适用边界
- 需要的核心范围超过本页所列 DAQM907A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 该产品涉及模块化配置，最终能力取决于 多功能控制模块，主机和模块必须作为一套系统确认。
- 询价时请同步确认当前供货状态、区域版本与可选替代型号。
询价前建议确认
- 主机型号与模块兼容性
- 通道数量和传感器类型
- 扫描/采样速度与同步要求
- 端子块、线缆和接线方式
- 记录软件、接口和校准要求
常见问题
Keysight DAQM907A 可以独立使用吗？
不可以。它是 DAQ970A/DAQ973A 的插入模块，需要安装在兼容主机中使用。
DAQM907A 的通道和拓扑是什么？
它提供 16 bit 数字 I/O、1 路 26 bit 计数器、2 路模拟输出、2 路感测，拓扑为 数字 I/O + 总计数器 + 模拟输出。
DAQM907A 的关键速度或带宽是多少？
产品技术资料列出的关键速度/频率为 100 kHz totalizer。实际性能取决于主机、扫描列表、接线和测量设置。
DAQM907A 的最大输入或切换能力是多少？
摘要额定能力为 数字侧最高 42 V；模拟输出 ±12 V 或 ±24 mA。必须以用户手册中对应端子、对地电压、功率和安全限制为准。
模块是否包含端子块和电缆？
标准随附物因型号和地区而异。询价时需核对模块本体、端子/连接器、电缆、功能测试证书、主机固件和软件授权。
DAQM907A 与 DAQM900A 的主要区别是什么？
主要参数差异包括：关键速度或频率：DAQM907A 为 100 kHz totalizer，DAQM900A 为 450 channels/s；开关/采样拓扑：DAQM907A 为 数字 I/O + 总计数器 + 模拟输出，DAQM900A 为 双组 10 通道，固态 FET，多路复用；模块用途：DAQM907A 为 多功能控制模块，DAQM900A 为 固态多路复用模块。除此之外，还应核对选件、附件、接口和完整订货号。
DAQM907A 与 DAQM901A 的主要区别是什么？
主要参数差异包括：关键速度或频率：DAQM907A 为 100 kHz totalizer，DAQM901A 为 80 channels/s；开关/采样拓扑：DAQM907A 为 数字 I/O + 总计数器 + 模拟输出，DAQM901A 为 二/四线电枢多路复用；模块用途：DAQM907A 为 多功能控制模块，DAQM901A 为 电枢式多路复用模块。除此之外，还应核对选件、附件、接口和完整订货号。
DAQM907A 与 DAQM902A 的主要区别是什么？
主要参数差异包括：关键速度或频率：DAQM907A 为 100 kHz totalizer，DAQM902A 为 250 channels/s；开关/采样拓扑：DAQM907A 为 数字 I/O + 总计数器 + 模拟输出，DAQM902A 为 二/四线簧片继电器多路复用；模块用途：DAQM907A 为 多功能控制模块，DAQM902A 为 簧片式高速多路复用模块。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight DAQM907A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
