描述
产品概述

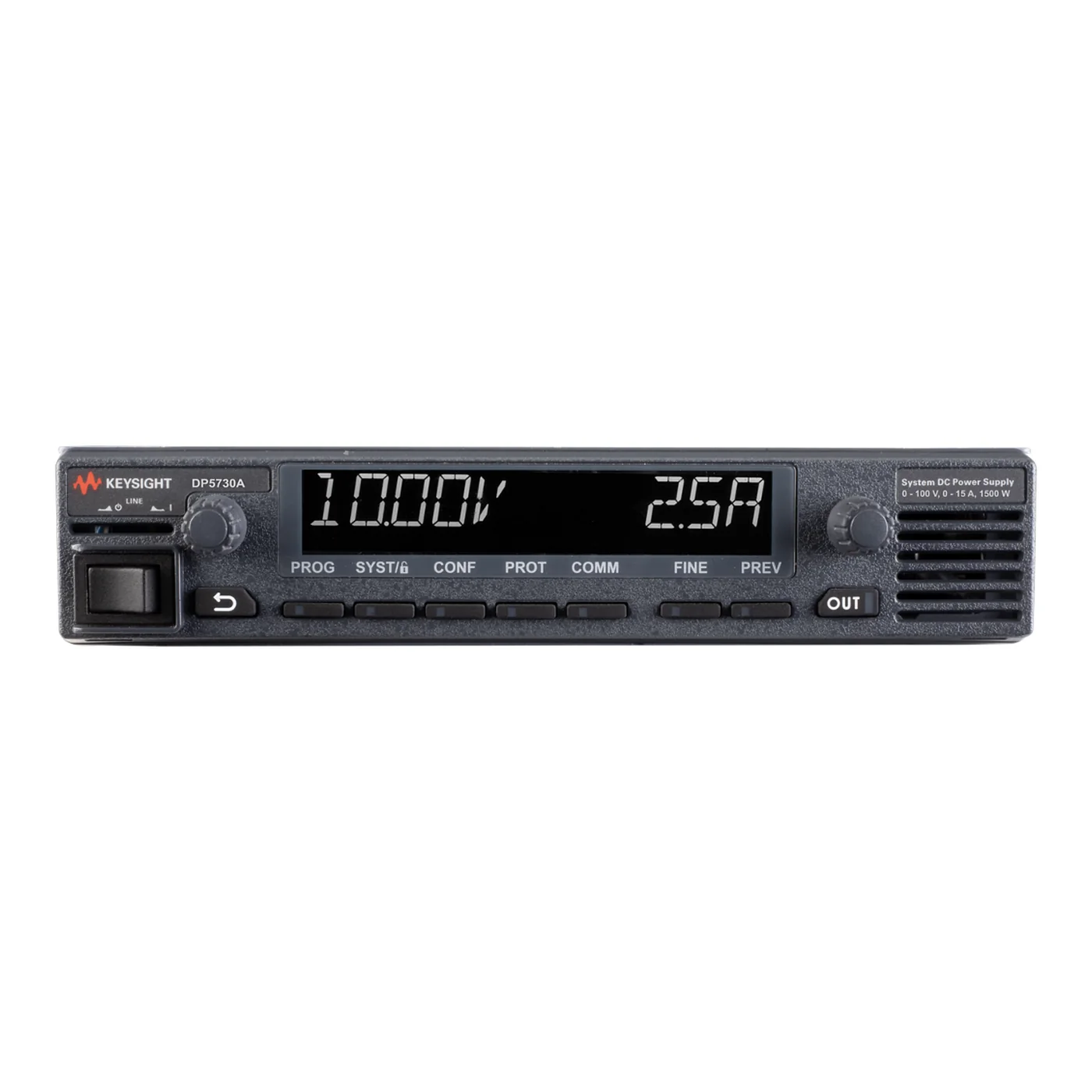

Keysight DP5730A 是 DP5700 系列单路可编程高密度系统直流电源，额定 100 V、15 A、1.5 kW，采用 1U 半机架宽 结构。单向源出直流功率，不具备回馈式电子负载功能。仪器具备自动量程、可调转换速率、任意波形、内置电压/电流/功率测量以及完整保护功能，适合高功率器件与自动测试系统。接口与自动化能力包括 LAN/LXI、USB、CAN 和数字 I/O；具体 GPIB、模拟/RS-232 配置需按型号选件确认。最多四台同额定型号并联扩展电流，或两台按官方要求串联扩展电压。
DP5730A 型号定位
Keysight DP5730A 的产品定位是高密度系统直流电源，主要配置包括最大输出/吸收电流为 15 A、最大输出电压为 100 V、系统接口为 LAN/LXI、USB、CAN、数字 I/O；其他接口按选件确认、输出通道为 1。这些参数决定它更适合用于研发与实验室供电、器件特性测试、电池与能源测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
DP5730A 的主要配置包括：输出通道：1；最大输出电压：100 V；最大输出/吸收电流：15 A；额定功率：1.5 kW；运行象限：单象限源出；机架尺寸：1U 半机架宽；交流输入：单相 100–240 VAC；系统接口：LAN/LXI、USB、CAN、数字 I/O；其他接口按选件确认。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | DP5730A |
| SKU | KEYSIGHT-DP5730A |
| 产品类型 | 高密度系统直流电源 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 电源、电子负载与源表 |
核心特点
- 单路额定输出：100 V、15 A、1.5 kW。
- 紧凑 1U 半机架宽 机架结构。
- 单向源出直流功率，不具备回馈式电子负载功能。
- 自动量程输出覆盖更宽的电压/电流工作区，最大电压与最大电流不能同时取得。
- 具备内置测量、可调转换速率和任意波形功能。
- 支持 LAN/LXI、USB、CAN 和数字 I/O；部分传统/模拟接口按配置确认。
- 最多四台同额定型号并联扩展电流，或两台按官方要求串联扩展电压。
- 交流输入：单相 100–240 VAC，最终安装按铭牌与官方指南确认。
典型应用
- 电池充放电与电池模拟
- 服务器和通信电源验证
- DC-DC 转换器效率与动态测试
- 汽车高压部件和功率电子测试
- 航空航天电源系统验证
- 高功率生产自动测试
技术参数
核心性能
| 最大输出电压 | 100 V |
|---|---|
| 最大输出/吸收电流 | 15 A |
| 额定功率 | 1.5 kW |
通道与接口
| 输出通道 | 1 |
|---|---|
| 系统接口 | LAN/LXI、USB、CAN、数字 I/O；其他接口按选件确认 |
其他参数
| 运行象限 | 单象限源出 |
|---|---|
| 机架尺寸 | 1U 半机架宽 |
| 交流输入 | 单相 100–240 VAC |
相近型号对比
DP5730A 与 DP5731A
DP5730A 与 DP5731A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | DP5730A | DP5731A |
|---|---|---|
| 最大输出/吸收电流 | 15 A | 10 A |
| 最大输出电压 | 100 V | 150 V |
DP5730A 与 DP5733A
DP5730A 与 DP5733A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | DP5730A | DP5733A |
|---|---|---|
| 最大输出/吸收电流 | 15 A | 5 A |
| 最大输出电压 | 100 V | 300 V |
DP5730A 与 DP5736A
DP5730A 与 DP5736A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | DP5730A | DP5736A |
|---|---|---|
| 最大输出/吸收电流 | 15 A | 2.6 A |
| 最大输出电压 | 100 V | 600 V |
| 额定功率 | 1.5 kW | 1.56 kW |
DP5730A 与 DP5721A
DP5730A 与 DP5721A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | DP5730A | DP5721A |
|---|---|---|
| 最大输出/吸收电流 | 15 A | 150 A |
| 最大输出电压 | 100 V | 10 V |
DP5730A 与 DP5722A
DP5730A 与 DP5722A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | DP5730A | DP5722A |
|---|---|---|
| 最大输出/吸收电流 | 15 A | 75 A |
| 最大输出电压 | 100 V | 20 V |
DP5730A 与 DP5723A
DP5730A 与 DP5723A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | DP5730A | DP5723A |
|---|---|---|
| 最大输出/吸收电流 | 15 A | 50 A |
| 最大输出电压 | 100 V | 30 V |
选型说明
DP5730A 的准确额定值为 100 V、15 A、1.5 kW，尺寸 1U 半机架宽，交流输入 单相 100–240 VAC。自动量程工作点必须落在功率曲线内；询价时请提供源出/吸收象限、持续与瞬态功率、负载曲线、交流配电、回馈电网条件、并机数量、输出线缆、互锁和校准要求。 此型号只负责源出功率，如需吸收功率应另配电子负载或选择 RP5900。
适用边界
- 需要的核心范围超过本页所列 DP5730A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 目标电压、电流和功率范围
- 通道数、极性与源/载模式
- 动态、脉冲、回馈或测量功能
- 交流输入、机架和散热条件
- 线缆、接口、软件与校准要求
常见问题
Keysight DP5730A 的额定输出是多少？
额定 100 V、15 A、1.5 kW。
是否可以吸收功率并回馈电网？
不可以。它是单向直流电源，不包含回馈电子负载功能。
最高电压和最高电流能否同时使用？
通常不能。自动量程工作点必须处于额定功率曲线内。
能否扩展功率？
最多四台同额定型号并联扩展电流，或两台按官方要求串联扩展电压，必须按官方布线、均流、互锁与保护要求实施。
询价前需确认什么？
请提供源/载需求、工作曲线、交流配电、并机规模、接口、线缆、机架和校准要求。
DP5730A 与 DP5731A 的主要区别是什么？
主要参数差异包括：最大输出/吸收电流：DP5730A 为 15 A，DP5731A 为 10 A；最大输出电压：DP5730A 为 100 V，DP5731A 为 150 V。除此之外，还应核对选件、附件、接口和完整订货号。
DP5730A 与 DP5733A 的主要区别是什么？
主要参数差异包括：最大输出/吸收电流：DP5730A 为 15 A，DP5733A 为 5 A；最大输出电压：DP5730A 为 100 V，DP5733A 为 300 V。除此之外，还应核对选件、附件、接口和完整订货号。
DP5730A 与 DP5736A 的主要区别是什么？
主要参数差异包括：最大输出/吸收电流：DP5730A 为 15 A，DP5736A 为 2.6 A；最大输出电压：DP5730A 为 100 V，DP5736A 为 600 V；额定功率：DP5730A 为 1.5 kW，DP5736A 为 1.56 kW。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight DP5730A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
