描述
产品概述

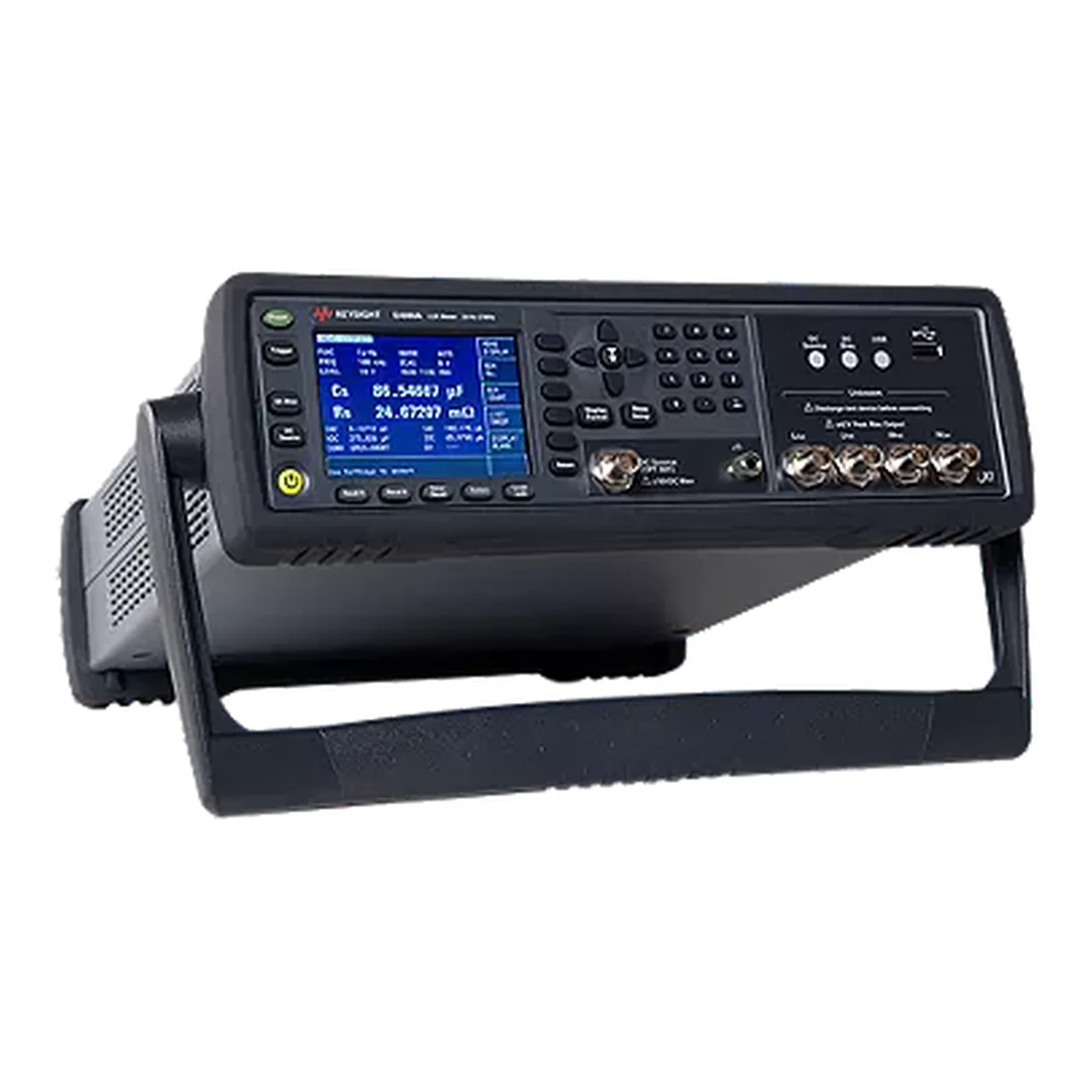

Keysight E4980A 2 MHz 精密 LCR 表 用于电容、电感、电阻和介质材料的阻抗特性测试。仪器覆盖 20 Hz 至 2 MHz，0.05% 基本阻抗准确度，测量速度为 5.6 ms（SHORT 模式）。16 种阻抗参数，支持 201 点列表扫描。通过 LAN、USB、GPIB 可集成到研发、来料检验或自动生产测试系统。该型号已停产，官方替代型号为 E4980B；页面用于存量系统维护和替代选型，不表示原厂仍供应新机。
E4980A 型号定位
Keysight E4980A 的产品定位是精密 LCR 表，主要配置包括基本准确度为 0.05% 基本阻抗准确度、测试频率为 20 Hz 至 2 MHz、测量范围/功能为 16 种阻抗参数，支持 201 点列表扫描、测量速度为 5.6 ms（SHORT 模式）。这些参数决定它更适合用于无源器件测试、阻抗与材料分析、来料与质量检验等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
E4980A 的主要配置包括：测试频率：20 Hz 至 2 MHz；基本准确度：0.05% 基本阻抗准确度；测量速度：5.6 ms（SHORT 模式）；测试信号/偏置：100 µV 至 2 Vrms；1 µA 至 20 mA；测量范围/功能：16 种阻抗参数，支持 201 点列表扫描；通信与系统接口：LAN、USB、GPIB；产品状态：已停产。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | E4980A |
| SKU | KEYSIGHT-E4980A |
| 产品类型 | 精密 LCR 表 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | LCR 与阻抗分析 |
| 产品状态 | 已停产，可咨询替代型号 |
核心特点
- 测试频率：20 Hz 至 2 MHz。
- 基本测量能力：0.05% 基本阻抗准确度。
- 测量速度：5.6 ms（SHORT 模式）。
- 测试信号/偏置：100 µV 至 2 Vrms；1 µA 至 20 mA。
- 测量范围与功能：16 种阻抗参数，支持 201 点列表扫描。
- 系统接口：LAN、USB、GPIB。
- 支持夹具开路/短路/负载补偿，具体能力按型号与选件确认。
典型应用
- 电容、电感和电阻研发测试
- SMD 无源器件生产与来料检验
- 材料介电常数和损耗评估
- ESR、D、Q 和阻抗参数测量
- 自动分选与质量控制
- 测试夹具和寄生参数补偿
技术参数
核心性能
| 测试频率 | 20 Hz 至 2 MHz |
|---|---|
| 基本准确度 | 0.05% 基本阻抗准确度 |
| 测量速度 | 5.6 ms（SHORT 模式） |
| 测量范围/功能 | 16 种阻抗参数，支持 201 点列表扫描 |
通道与接口
| 通信与系统接口 | LAN、USB、GPIB |
|---|
配置与兼容
| 产品状态 | 已停产 |
|---|
其他参数
| 测试信号/偏置 | 100 µV 至 2 Vrms；1 µA 至 20 mA |
|---|
相近型号对比
E4980A 与 E4980B
E4980A 与 E4980B 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E4980A | E4980B |
|---|---|---|
| 产品状态 | 已停产 | 当前产品 |
| 测试信号/偏置 | 100 µV 至 2 Vrms；1 µA 至 20 mA | 标准信号；选件 001 可扩展至 20 Vrms、100 mA 和 40 V DC bias |
| 测量范围/功能 | 16 种阻抗参数，支持 201 点列表扫描 | 201 点列表扫描；低/高阻抗重复性优化 |
| 测量速度 | 5.6 ms（SHORT 模式） | 5.6 ms 高速测量 |
E4980A 与 E4980BL
E4980A 与 E4980BL 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E4980A | E4980BL |
|---|---|---|
| 产品状态 | 已停产 | 当前产品 |
| 测试频率 | 20 Hz 至 2 MHz | 20 Hz 至 300 kHz / 500 kHz / 1 MHz（按选件，可升级） |
| 测量范围/功能 | 16 种阻抗参数，支持 201 点列表扫描 | 支持 DCR、自动电平控制和 201 点列表扫描 |
| 测量速度 | 5.6 ms（SHORT 模式） | 高速测量，具体模式按配置 |
E4980A 与 E4981B
E4980A 与 E4981B 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E4980A | E4981B |
|---|---|---|
| 产品状态 | 已停产 | 当前产品 |
| 基本准确度 | 0.05% 基本阻抗准确度 | C-D 测量：0.05% 与 0.0005（规格） |
| 测试信号/偏置 | 100 µV 至 2 Vrms；1 µA 至 20 mA | 支持测试信号电平补偿与 1 MHz ±1%/±2% 频移 |
| 测试频率 | 20 Hz 至 2 MHz | 120 Hz / 1 kHz / 1 MHz（E4981B-002 或 -001 配置） |
| 测量范围/功能 | 16 种阻抗参数，支持 201 点列表扫描 | 0 F 至 2.0 mF（按测试频率分段） |
E4980A 与 E4982A
E4980A 与 E4982A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E4980A | E4982A |
|---|---|---|
| 产品状态 | 已停产 | 当前产品 |
| 基本准确度 | 0.05% 基本阻抗准确度 | 0.8% 基本准确度 |
| 测试信号/偏置 | 100 µV 至 2 Vrms；1 µA 至 20 mA | 高频测试头；兼容 4287A 测试系统迁移 |
| 测试频率 | 20 Hz 至 2 MHz | 1 MHz 至 300 MHz / 500 MHz / 1 GHz / 3 GHz（按选件，可升级） |
| 测量范围/功能 | 16 种阻抗参数，支持 201 点列表扫描 | 140 mΩ 至 4.8 kΩ（10% 准确度范围）；11 种参数 |
选型说明
E4980A 的测试频率、信号电平、DC bias、接口和分选能力可能由订购选件决定。询价时必须写明最高频率、被测阻抗/电容量级、测试夹具、线缆长度、自动分选接口、偏置需求和校准方案。该型号已停产，新项目应优先评估 E4980B，并核对 SCPI、夹具和 Handler/Scanner 接口兼容性。
适用边界
- 需要的核心范围超过本页所列 E4980A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 该型号已停产，页面仅适用于存量维护、备件询价和替代型号评估。
询价前建议确认
- 测试频率与阻抗/电容量级
- 测试信号、电平和直流偏置
- 测量准确度与速度要求
- 器件封装、夹具和测试线
- 分选接口、软件和校准要求
产品状态
该型号已停产，可用于存量系统维护、备件需求和替代型号评估；请提交现有配置，以便核对可选方案。
常见问题
Keysight E4980A 的测试频率范围是多少？
20 Hz 至 2 MHz。带有多个上限的型号必须按实际安装频率选件确认。
E4980A 的基本准确度是多少？
产品技术资料摘要为 0.05% 基本阻抗准确度。实际误差还取决于频率、阻抗、信号电平、夹具、线缆和补偿。
E4980A 的测量速度是多少？
产品技术资料列出 5.6 ms（SHORT 模式）。速度模式、触发、平均和数据传输会影响总测试周期。
E4980A 是否已停产？
是。官方替代型号为 E4980B，存量设备服务和校准能力需按地区确认。
报价是否包含测试夹具？
通常需要根据 SMD、引线器件、材料、电容或高频测试方式另选夹具、测试头和电缆，不能默认包含。
E4980A 与 E4980B 的主要区别是什么？
主要参数差异包括：产品状态：E4980A 为 已停产，E4980B 为 当前产品；测试信号/偏置：E4980A 为 100 µV 至 2 Vrms；1 µA 至 20 mA，E4980B 为 标准信号；选件 001 可扩展至 20 Vrms、100 mA 和 40 V DC bias；测量范围/功能：E4980A 为 16 种阻抗参数，支持 201 点列表扫描，E4980B 为 201 点列表扫描；低/高阻抗重复性优化。除此之外，还应核对选件、附件、接口和完整订货号。
E4980A 与 E4980BL 的主要区别是什么？
主要参数差异包括：产品状态：E4980A 为 已停产，E4980BL 为 当前产品；测试频率：E4980A 为 20 Hz 至 2 MHz，E4980BL 为 20 Hz 至 300 kHz / 500 kHz / 1 MHz（按选件，可升级）；测量范围/功能：E4980A 为 16 种阻抗参数，支持 201 点列表扫描，E4980BL 为 支持 DCR、自动电平控制和 201 点列表扫描。除此之外，还应核对选件、附件、接口和完整订货号。
E4980A 与 E4981B 的主要区别是什么？
主要参数差异包括：产品状态：E4980A 为 已停产，E4981B 为 当前产品；基本准确度：E4980A 为 0.05% 基本阻抗准确度，E4981B 为 C-D 测量：0.05% 与 0.0005（规格）；测试信号/偏置：E4980A 为 100 µV 至 2 Vrms；1 µA 至 20 mA，E4981B 为 支持测试信号电平补偿与 1 MHz ±1%/±2% 频移。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight E4980A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
