描述
产品概述

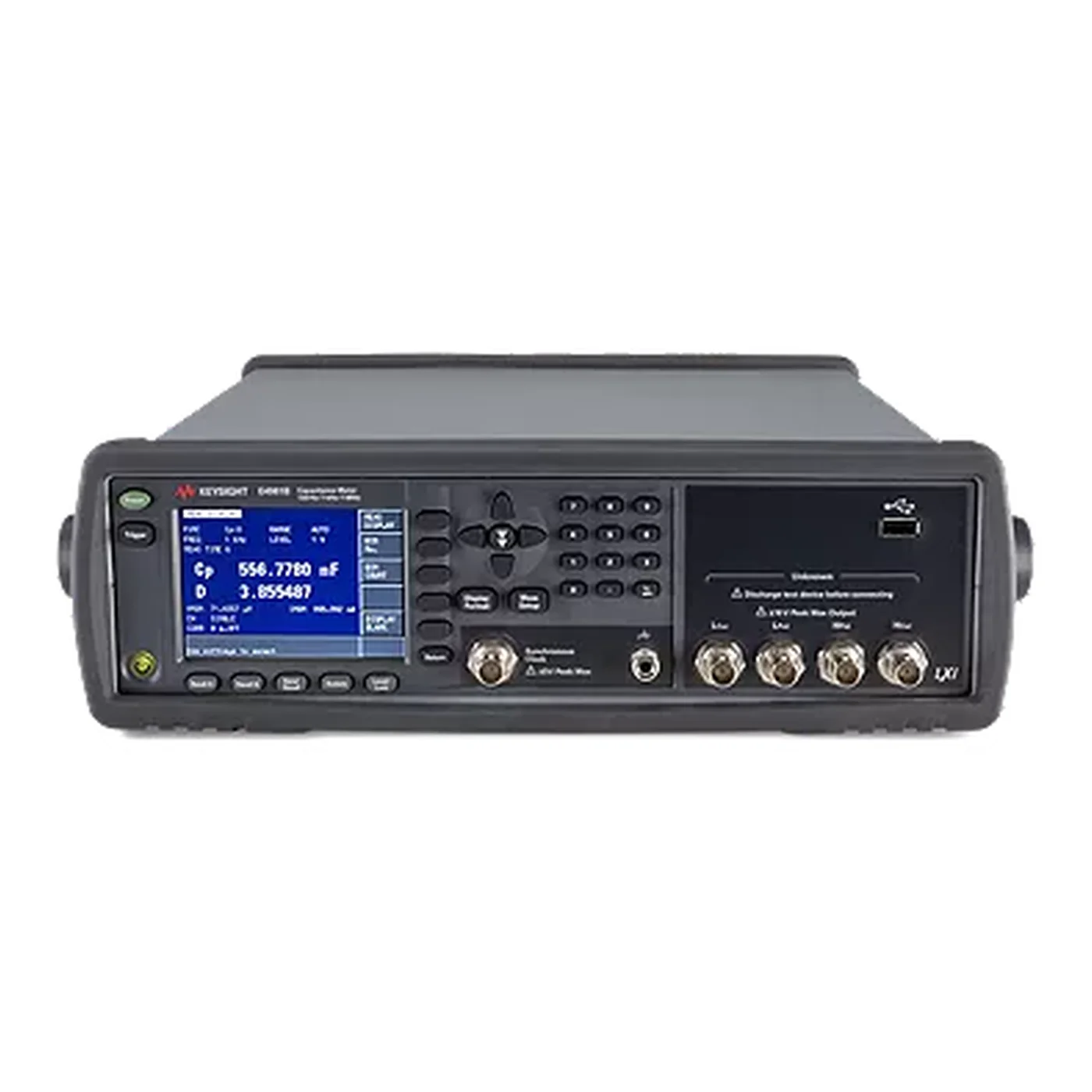

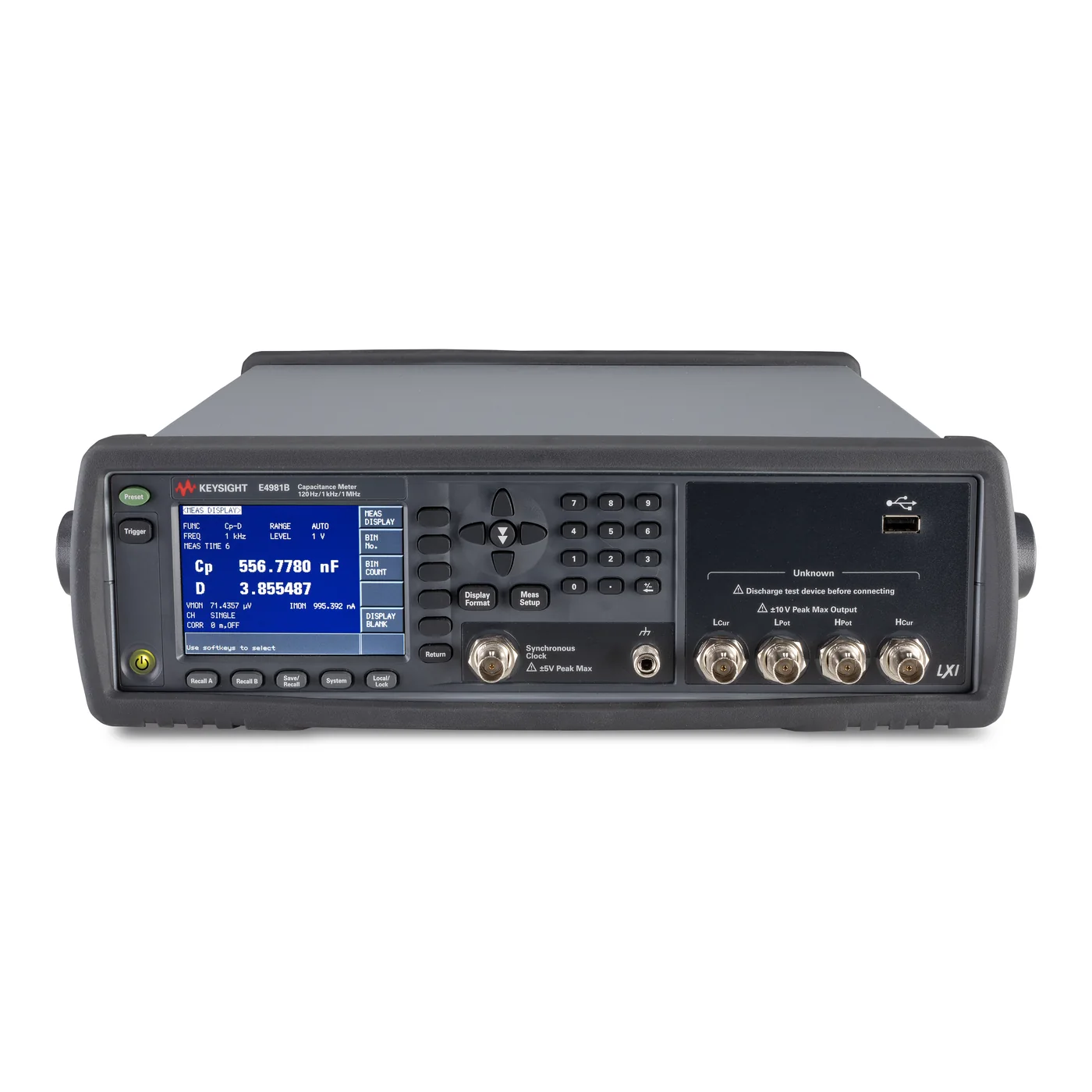

Keysight E4981B 高速电容表 用于电容、电感、电阻和介质材料的阻抗特性测试。仪器覆盖 120 Hz / 1 kHz / 1 MHz（E4981B-002 或 -001 配置），C-D 测量：0.05% 与 0.0005（规格），测量速度为 2.3 ms@1 MHz；3.0 ms@1 kHz；11.0 ms@120 Hz。0 F 至 2.0 mF（按测试频率分段）。通过 LAN、USB、GPIB、Handler/Scanner 可集成到研发、来料检验或自动生产测试系统。E4981B 专为陶瓷电容生产测试优化，提供 9 档分选、256 通道校正和接触失效检测。
E4981B 型号定位
Keysight E4981B 的产品定位是生产型高速电容表，主要配置包括基本准确度为 C-D 测量：0.05% 与 0.0005（规格）、测试频率为 120 Hz / 1 kHz / 1 MHz（E4981B-002 或 -001 配置）、测量范围/功能为 0 F 至 2.0 mF（按测试频率分段）、测量速度为 2.3 ms@1 MHz；3.0 ms@1 kHz；11.0 ms@120 Hz。这些参数决定它更适合用于无源器件测试、阻抗与材料分析、来料与质量检验等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
E4981B 的主要配置包括：测试频率：120 Hz / 1 kHz / 1 MHz（E4981B-002 或 -001 配置）；基本准确度：C-D 测量：0.05% 与 0.0005（规格）；测量速度：2.3 ms@1 MHz；3.0 ms@1 kHz；11.0 ms@120 Hz；测试信号/偏置：支持测试信号电平补偿与 1 MHz ±1%/±2% 频移；测量范围/功能：0 F 至 2.0 mF（按测试频率分段）；通信与系统接口：LAN、USB、GPIB、Handler/Scanner；产品状态：当前产品。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | E4981B |
| SKU | KEYSIGHT-E4981B |
| 产品类型 | 生产型高速电容表 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | LCR 与阻抗分析 |
核心特点
- 测试频率：120 Hz / 1 kHz / 1 MHz（E4981B-002 或 -001 配置）。
- 基本测量能力：C-D 测量：0.05% 与 0.0005（规格）。
- 测量速度：2.3 ms@1 MHz；3.0 ms@1 kHz；11.0 ms@120 Hz。
- 测试信号/偏置：支持测试信号电平补偿与 1 MHz ±1%/±2% 频移。
- 测量范围与功能：0 F 至 2.0 mF（按测试频率分段）。
- 系统接口：LAN、USB、GPIB、Handler/Scanner。
- 支持夹具开路/短路/负载补偿，具体能力按型号与选件确认。
典型应用
- MLCC 陶瓷电容高速分选
- 电容 C-D 与 ESR 生产测试
- 来料检验和多通道校正
- 高值与小值电容筛选
- 电容接触失效检测
- 自动化质量控制
技术参数
核心性能
| 测试频率 | 120 Hz / 1 kHz / 1 MHz（E4981B-002 或 -001 配置） |
|---|---|
| 基本准确度 | C-D 测量：0.05% 与 0.0005（规格） |
| 测量速度 | 2.3 ms@1 MHz；3.0 ms@1 kHz；11.0 ms@120 Hz |
| 测量范围/功能 | 0 F 至 2.0 mF（按测试频率分段） |
通道与接口
| 通信与系统接口 | LAN、USB、GPIB、Handler/Scanner |
|---|
配置与兼容
| 产品状态 | 当前产品 |
|---|
其他参数
| 测试信号/偏置 | 支持测试信号电平补偿与 1 MHz ±1%/±2% 频移 |
|---|
相近型号对比
E4981B 与 E4980B
E4981B 与 E4980B 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E4981B | E4980B |
|---|---|---|
| 基本准确度 | C-D 测量：0.05% 与 0.0005（规格） | 0.05% 基本阻抗准确度 |
| 测试信号/偏置 | 支持测试信号电平补偿与 1 MHz ±1%/±2% 频移 | 标准信号；选件 001 可扩展至 20 Vrms、100 mA 和 40 V DC bias |
| 测试频率 | 120 Hz / 1 kHz / 1 MHz（E4981B-002 或 -001 配置） | 20 Hz 至 2 MHz |
| 测量范围/功能 | 0 F 至 2.0 mF（按测试频率分段） | 201 点列表扫描；低/高阻抗重复性优化 |
| 测量速度 | 2.3 ms@1 MHz；3.0 ms@1 kHz；11.0 ms@120 Hz | 5.6 ms 高速测量 |
E4981B 与 E4980BL
E4981B 与 E4980BL 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E4981B | E4980BL |
|---|---|---|
| 基本准确度 | C-D 测量：0.05% 与 0.0005（规格） | 0.05% 基本阻抗准确度 |
| 测试信号/偏置 | 支持测试信号电平补偿与 1 MHz ±1%/±2% 频移 | 100 µV 至 2 Vrms；1 µA 至 20 mA |
| 测试频率 | 120 Hz / 1 kHz / 1 MHz（E4981B-002 或 -001 配置） | 20 Hz 至 300 kHz / 500 kHz / 1 MHz（按选件，可升级） |
| 测量范围/功能 | 0 F 至 2.0 mF（按测试频率分段） | 支持 DCR、自动电平控制和 201 点列表扫描 |
| 测量速度 | 2.3 ms@1 MHz；3.0 ms@1 kHz；11.0 ms@120 Hz | 高速测量，具体模式按配置 |
E4981B 与 E4982A
E4981B 与 E4982A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E4981B | E4982A |
|---|---|---|
| 基本准确度 | C-D 测量：0.05% 与 0.0005（规格） | 0.8% 基本准确度 |
| 测试信号/偏置 | 支持测试信号电平补偿与 1 MHz ±1%/±2% 频移 | 高频测试头；兼容 4287A 测试系统迁移 |
| 测试频率 | 120 Hz / 1 kHz / 1 MHz（E4981B-002 或 -001 配置） | 1 MHz 至 300 MHz / 500 MHz / 1 GHz / 3 GHz（按选件，可升级） |
| 测量范围/功能 | 0 F 至 2.0 mF（按测试频率分段） | 140 mΩ 至 4.8 kΩ（10% 准确度范围）；11 种参数 |
| 测量速度 | 2.3 ms@1 MHz；3.0 ms@1 kHz；11.0 ms@120 Hz | 0.9 ms / 2.1 ms / 3.7 ms（三种模式） |
选型说明
E4981B 的测试频率、信号电平、DC bias、接口和分选能力可能由订购选件决定。询价时必须写明最高频率、被测阻抗/电容量级、测试夹具、线缆长度、自动分选接口、偏置需求和校准方案。最高频率不代表所有准确度和夹具条件下都能达到同一性能，必须按数据手册的测量区域和校正条件评估。
适用边界
- 需要的核心范围超过本页所列 E4981B 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 测试频率与阻抗/电容量级
- 测试信号、电平和直流偏置
- 测量准确度与速度要求
- 器件封装、夹具和测试线
- 分选接口、软件和校准要求
常见问题
Keysight E4981B 的测试频率范围是多少？
120 Hz / 1 kHz / 1 MHz（E4981B-002 或 -001 配置）。带有多个上限的型号必须按实际安装频率选件确认。
E4981B 的基本准确度是多少？
产品技术资料摘要为 C-D 测量：0.05% 与 0.0005（规格）。实际误差还取决于频率、阻抗、信号电平、夹具、线缆和补偿。
E4981B 的测量速度是多少？
产品技术资料列出 2.3 ms@1 MHz；3.0 ms@1 kHz；11.0 ms@120 Hz。速度模式、触发、平均和数据传输会影响总测试周期。
E4981B 是否已停产？
官方产品或支持页面当前未标记为停产；具体供货仍需询价确认。
报价是否包含测试夹具？
通常需要根据 SMD、引线器件、材料、电容或高频测试方式另选夹具、测试头和电缆，不能默认包含。
E4981B 与 E4980B 的主要区别是什么？
主要参数差异包括：基本准确度：E4981B 为 C-D 测量：0.05% 与 0.0005（规格），E4980B 为 0.05% 基本阻抗准确度；测试信号/偏置：E4981B 为 支持测试信号电平补偿与 1 MHz ±1%/±2% 频移，E4980B 为 标准信号；选件 001 可扩展至 20 Vrms、100 mA 和 40 V DC bias；测试频率：E4981B 为 120 Hz / 1 kHz / 1 MHz（E4981B-002 或 -001 配置），E4980B 为 20 Hz 至 2 MHz。除此之外，还应核对选件、附件、接口和完整订货号。
E4981B 与 E4980BL 的主要区别是什么？
主要参数差异包括：基本准确度：E4981B 为 C-D 测量：0.05% 与 0.0005（规格），E4980BL 为 0.05% 基本阻抗准确度；测试信号/偏置：E4981B 为 支持测试信号电平补偿与 1 MHz ±1%/±2% 频移，E4980BL 为 100 µV 至 2 Vrms；1 µA 至 20 mA；测试频率：E4981B 为 120 Hz / 1 kHz / 1 MHz（E4981B-002 或 -001 配置），E4980BL 为 20 Hz 至 300 kHz / 500 kHz / 1 MHz（按选件，可升级）。除此之外，还应核对选件、附件、接口和完整订货号。
E4981B 与 E4982A 的主要区别是什么？
主要参数差异包括：基本准确度：E4981B 为 C-D 测量：0.05% 与 0.0005（规格），E4982A 为 0.8% 基本准确度；测试信号/偏置：E4981B 为 支持测试信号电平补偿与 1 MHz ±1%/±2% 频移，E4982A 为 高频测试头；兼容 4287A 测试系统迁移；测试频率：E4981B 为 120 Hz / 1 kHz / 1 MHz（E4981B-002 或 -001 配置），E4982A 为 1 MHz 至 300 MHz / 500 MHz / 1 GHz / 3 GHz（按选件，可升级）。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight E4981B 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
