描述
产品概述

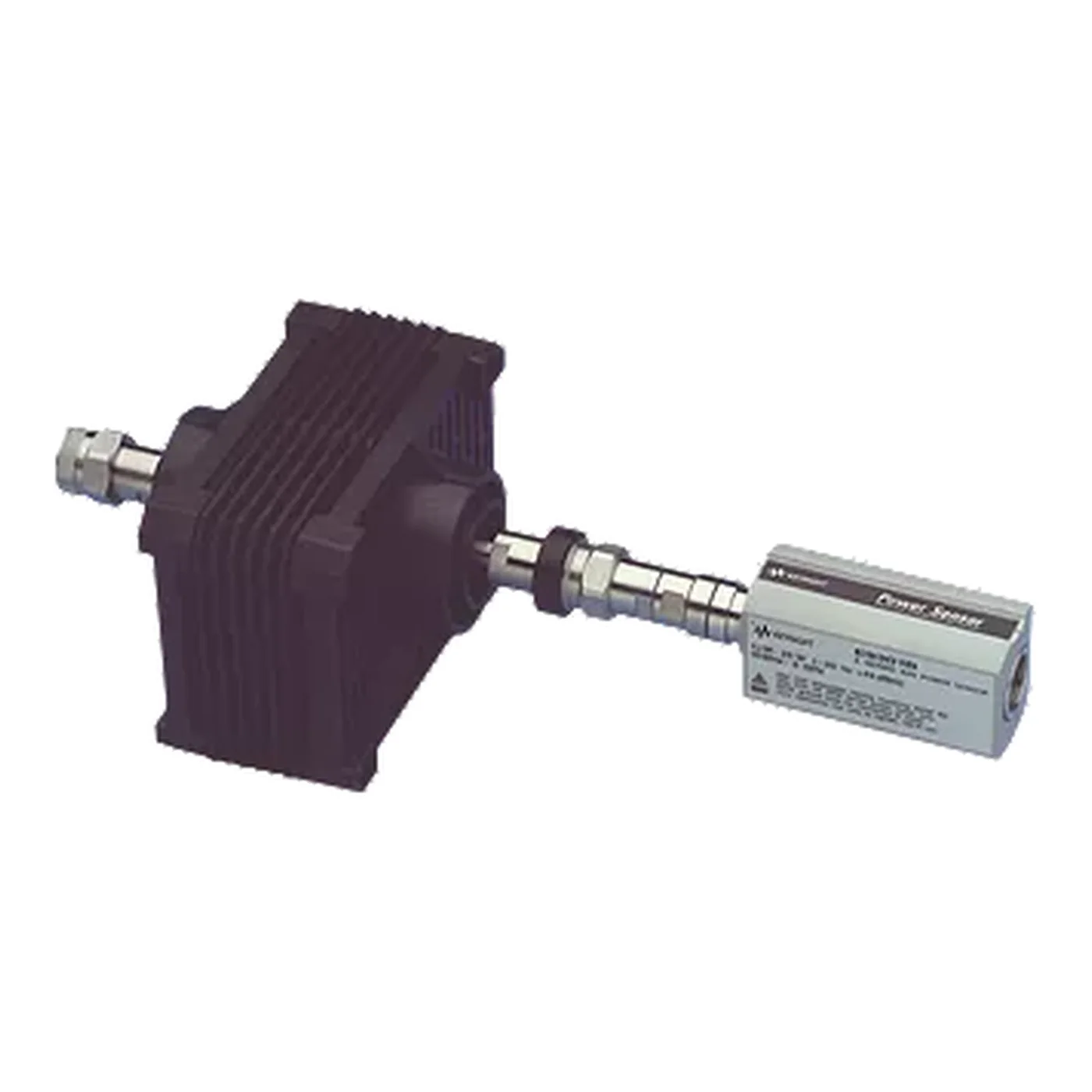

Keysight E9301B 是 E9300 E-Series 高功率双通路二极管真平均功率传感器，频率覆盖 10 MHz 至 6 GHz，功率范围 −30 至 +44 dBm，动态范围 74 dB。双测量通路分别针对低功率与高功率区间优化，传感器自动切换路径，从而在一个探头中兼顾灵敏度和较高输入功率。它测量连续波以及 GSM、W-CDMA、WLAN 等复杂调制信号的真实平均功率，不依赖信号带宽或调制格式。EEPROM 保存频率校准因子、线性度和温度补偿数据，连接兼容 EPM、EPM-P 或 P-Series 功率计时自动下载。配合 E4416A 的测量速度最高可达 400 读数/秒，适合研发和生产测试。
E9301B 型号定位
Keysight E9301B 的产品定位是真平均功率传感器，主要配置包括功率范围为 −30 至 +44 dBm、动态范围为 74 dB、最快读取速度为 400（配合 E4416A） readings/s、连接器为 Type-N 公头。这些参数决定它更适合用于射频功率测量、信号源校准、放大器与发射机测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
E9301B 的主要配置包括：频率范围：10 MHz 至 6 GHz；功率范围：−30 至 +44 dBm；动态范围：74 dB；连接器：Type-N 公头；测量类型：真平均功率 / CW；传感结构：双通路二极管；最快读取速度：400（配合 E4416A） readings/s。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | E9301B |
| SKU | KEYSIGHT-E9301B |
| 产品类型 | 真平均功率传感器 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 射频功率计 |
核心特点
- 频率范围 10 MHz 至 6 GHz。
- 功率范围 −30 至 +44 dBm，动态范围 74 dB。
- 双通路二极管结构，自动切换低/高功率路径。
- 测量所有调制格式的真实平均功率。
- EEPROM 存储校准因子、线性度与温度补偿。
- 低 SWR 有助于减小失配不确定度。
- 配合 E4416A 最高 400 读数/秒。
典型应用
- 无线调制信号平均功率测量
- 射频功放和发射机测试
- 生产线功率校验
- 信号源输出功率验证
- 复杂调制格式真平均功率
- EPM/EPM-P 测试系统升级
技术参数
核心性能
| 频率范围 | 10 MHz 至 6 GHz |
|---|---|
| 功率范围 | −30 至 +44 dBm |
| 动态范围 | 74 dB |
| 最快读取速度 | 400（配合 E4416A） readings/s |
通道与接口
| 连接器 | Type-N 公头 |
|---|
配置与兼容
| 传感结构 | 双通路二极管 |
|---|
其他参数
| 测量类型 | 真平均功率 / CW |
|---|
相近型号对比
E9301B 与 E9301A
E9301B 与 E9301A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E9301B | E9301A |
|---|---|---|
| 功率范围 | −30 至 +44 dBm | −60 至 +20 dBm |
| 动态范围 | 74 dB | 80 dB |
E9301B 与 E9301H
E9301B 与 E9301H 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E9301B | E9301H |
|---|---|---|
| 功率范围 | −30 至 +44 dBm | −50 至 +30 dBm |
| 动态范围 | 74 dB | 80 dB |
E9301B 与 E9300A
E9301B 与 E9300A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E9301B | E9300A |
|---|---|---|
| 功率范围 | −30 至 +44 dBm | −60 至 +20 dBm |
| 动态范围 | 74 dB | 80 dB |
| 频率范围 | 10 MHz 至 6 GHz | 10 MHz 至 18 GHz |
E9301B 与 E9300B
E9301B 与 E9300B 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E9301B | E9300B |
|---|---|---|
| 频率范围 | 10 MHz 至 6 GHz | 10 MHz 至 18 GHz |
E9301B 与 E9300H
E9301B 与 E9300H 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E9301B | E9300H |
|---|---|---|
| 功率范围 | −30 至 +44 dBm | −50 至 +30 dBm |
| 动态范围 | 74 dB | 80 dB |
| 频率范围 | 10 MHz 至 6 GHz | 10 MHz 至 18 GHz |
E9301B 与 E9304A
E9301B 与 E9304A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E9301B | E9304A |
|---|---|---|
| 功率范围 | −30 至 +44 dBm | −60 至 +20 dBm |
| 动态范围 | 74 dB | 80 dB |
| 频率范围 | 10 MHz 至 6 GHz | 9 kHz 至 6 GHz |
选型说明
E9301B 的 高功率量程不能与同系列其他后缀互换：A 型侧重 −60 dBm 低端，H 型扩展到 +30 dBm，B 型最高到 +44 dBm；E9304A 用于 9 kHz 低频覆盖。B 型带衰减器，执行校准前需按官方流程处理。询价时确认功率计兼容、传感器线、最大输入、连接器、校准证书和特殊频率选件。
适用边界
- 需要的核心范围超过本页所列 E9301B 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 询价时请同步确认当前供货状态、区域版本与可选替代型号。
询价前建议确认
- 被测频率与功率范围
- 平均功率或峰值/包络测量
- 射频连接器或波导法兰
- 现有功率计与传感器兼容性
- 线缆、适配器和校准证书要求
常见问题
Keysight E9301B 的量程是多少？
频率 10 MHz 至 6 GHz，功率 −30 至 +44 dBm，总动态范围 74 dB。
为什么称为双通路传感器？
内部具有针对低功率和高功率优化的两条放大路径，可自动切换以扩展动态范围。
能否测量复杂调制信号？
可以，定位为不受调制格式限制的真平均功率测量；但不等同于峰值包络传感器。
校准因子需要手动输入吗？
通常不需要，EEPROM 会向兼容功率计下载校准因子、线性度和温度补偿数据。
兼容哪些功率计？
兼容指定 EPM、EPM-P 和 P-Series 功率计；连接 P-Series 时需核对适配线。
E9301B 与 E9301A 的主要区别是什么？
主要参数差异包括：功率范围：E9301B 为 −30 至 +44 dBm，E9301A 为 −60 至 +20 dBm；动态范围：E9301B 为 74 dB，E9301A 为 80 dB。除此之外，还应核对选件、附件、接口和完整订货号。
E9301B 与 E9301H 的主要区别是什么？
主要参数差异包括：功率范围：E9301B 为 −30 至 +44 dBm，E9301H 为 −50 至 +30 dBm；动态范围：E9301B 为 74 dB，E9301H 为 80 dB。除此之外，还应核对选件、附件、接口和完整订货号。
E9301B 与 E9300A 的主要区别是什么？
主要参数差异包括：功率范围：E9301B 为 −30 至 +44 dBm，E9300A 为 −60 至 +20 dBm；动态范围：E9301B 为 74 dB，E9300A 为 80 dB；频率范围：E9301B 为 10 MHz 至 6 GHz，E9300A 为 10 MHz 至 18 GHz。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight E9301B 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
