描述
产品概述

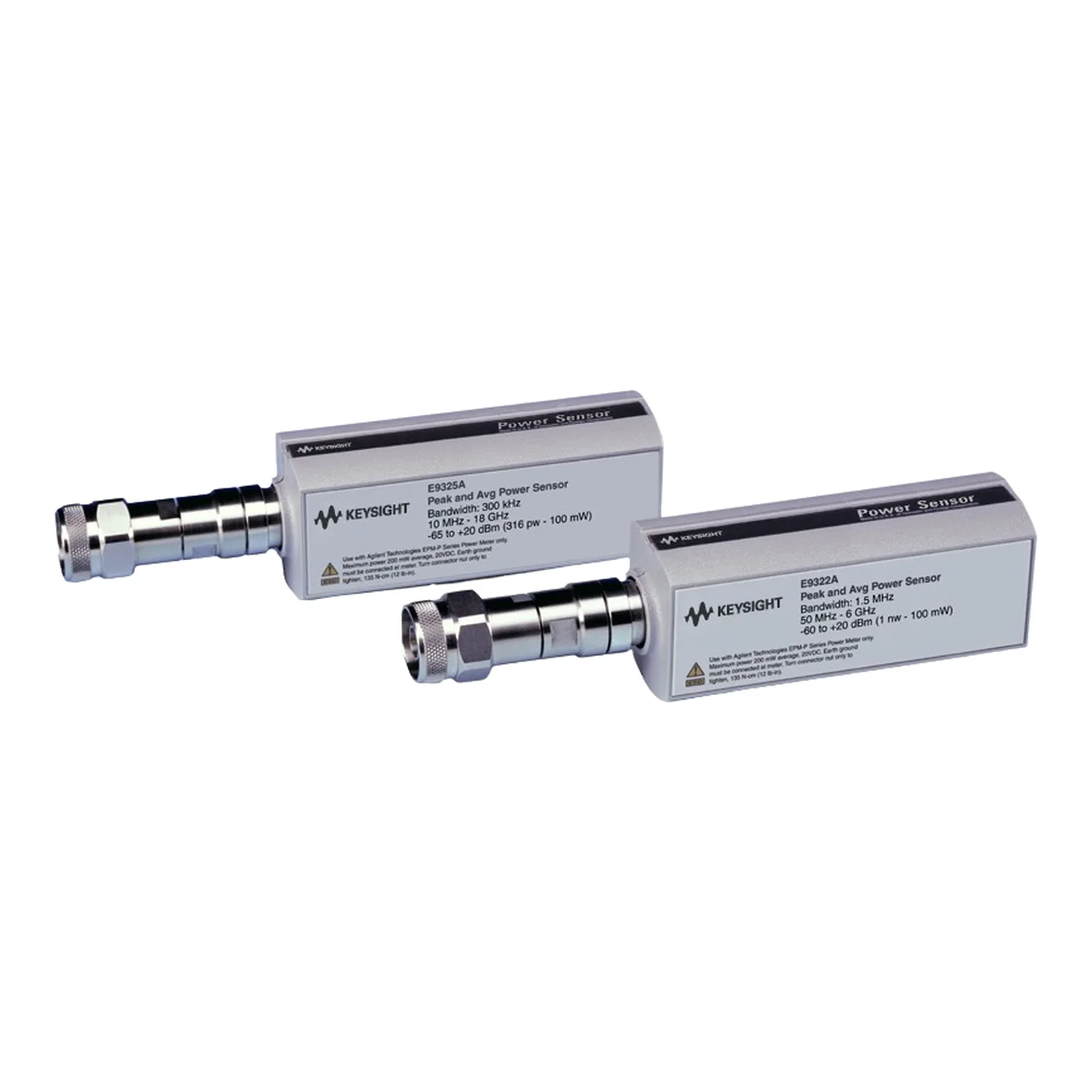

Keysight E9322A 是 E9320 E-Series 峰值与平均功率传感器，频率覆盖 50 MHz 至 6 GHz，平均模式功率范围 −60 至 +20 dBm，最高视频带宽 1.5 MHz。正常模式用于连续采样调制包络、峰值、峰均比和时间门控测量；平均专用模式则以更宽动态范围测量 CW 或复杂调制信号的真实平均功率。该带宽档适合 Bluetooth、cdmaOne 等应用。传感器提供 High、Medium、Low 和 Off 视频滤波设置，用较窄带宽换取更好的低端峰值动态范围。EEPROM 存储校准因子、线性度、温度与带宽修正数据，连接兼容 EPM-P 或 P-Series 功率计时自动下载。
E9322A 型号定位
Keysight E9322A 的产品定位是峰值与平均功率传感器，主要配置包括峰值动态范围为 High：−38 至 +20 dBm；Low：−39 至 +20 dBm、平均模式功率范围为 −60 至 +20 dBm、最高校正读数速度为 1000 readings/s、最高视频带宽为 1.5 MHz。这些参数决定它更适合用于射频功率测量、信号源校准、放大器与发射机测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
E9322A 的主要配置包括：频率范围：50 MHz 至 6 GHz；平均模式功率范围：−60 至 +20 dBm；最高视频带宽：1.5 MHz；峰值动态范围：High：−38 至 +20 dBm；Low：−39 至 +20 dBm；连接器：Type-N 公头；测量类型：峰值、平均功率 / CW；最高校正读数速度：1000 readings/s。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | E9322A |
| SKU | KEYSIGHT-E9322A |
| 产品类型 | 峰值与平均功率传感器 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 射频功率计 |
核心特点
- 频率范围 50 MHz 至 6 GHz。
- 平均模式功率范围 −60 至 +20 dBm。
- 最高视频带宽 1.5 MHz。
- 峰值动态范围随滤波设置变化：High：−38 至 +20 dBm；Low：−39 至 +20 dBm。
- 支持峰值、平均值、峰均比和时间门控测量。
- 最高约 1000 个校正读数/秒（配合适用功率计/GPIB）。
- EEPROM 保存频率、线性度、温度和带宽修正。
典型应用
- 脉冲和突发信号功率分析
- 无线 TDMA/CDMA 发射测试
- 峰均比与门控功率测量
- 功率放大器动态验证
- 生产线高速功率测试
- 雷达和通信包络分析
技术参数
核心性能
| 频率范围 | 50 MHz 至 6 GHz |
|---|---|
| 平均模式功率范围 | −60 至 +20 dBm |
| 最高视频带宽 | 1.5 MHz |
| 峰值动态范围 | High：−38 至 +20 dBm；Low：−39 至 +20 dBm |
| 最高校正读数速度 | 1000 readings/s |
通道与接口
| 连接器 | Type-N 公头 |
|---|
其他参数
| 测量类型 | 峰值、平均功率 / CW |
|---|
相近型号对比
E9322A 与 E9321A
E9322A 与 E9321A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E9322A | E9321A |
|---|---|---|
| 峰值动态范围 | High：−38 至 +20 dBm；Low：−39 至 +20 dBm | High：−42 至 +20 dBm；Low：−45 至 +20 dBm |
| 平均模式功率范围 | −60 至 +20 dBm | −65 至 +20 dBm |
| 最高视频带宽 | 1.5 MHz | 300 kHz |
E9322A 与 E9323A
E9322A 与 E9323A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E9322A | E9323A |
|---|---|---|
| 峰值动态范围 | High：−38 至 +20 dBm；Low：−39 至 +20 dBm | High：−32 至 +20 dBm；Low：−36 至 +20 dBm |
| 最高视频带宽 | 1.5 MHz | 5 MHz |
E9322A 与 E9325A
E9322A 与 E9325A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E9322A | E9325A |
|---|---|---|
| 峰值动态范围 | High：−38 至 +20 dBm；Low：−39 至 +20 dBm | High：−42 至 +20 dBm；Low：−45 至 +20 dBm |
| 平均模式功率范围 | −60 至 +20 dBm | −65 至 +20 dBm |
| 最高视频带宽 | 1.5 MHz | 300 kHz |
| 频率范围 | 50 MHz 至 6 GHz | 50 MHz 至 18 GHz |
E9322A 与 E9326A
E9322A 与 E9326A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E9322A | E9326A |
|---|---|---|
| 频率范围 | 50 MHz 至 6 GHz | 50 MHz 至 18 GHz |
E9322A 与 E9327A
E9322A 与 E9327A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E9322A | E9327A |
|---|---|---|
| 峰值动态范围 | High：−38 至 +20 dBm；Low：−39 至 +20 dBm | High：−32 至 +20 dBm；Low：−36 至 +20 dBm |
| 最高视频带宽 | 1.5 MHz | 5 MHz |
| 频率范围 | 50 MHz 至 6 GHz | 50 MHz 至 18 GHz |
E9322A 与 E9300A
E9322A 与 E9300A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | E9322A | E9300A |
|---|---|---|
| 测量类型 | 峰值、平均功率 / CW | 真平均功率 / CW |
| 频率范围 | 50 MHz 至 6 GHz | 10 MHz 至 18 GHz |
选型说明
E9320 系列应按“刚好够用”的视频带宽选型：带宽越高，可跟踪越快的包络，但正常模式低端峰值动态范围会缩小。E9322A 的最高视频带宽为 1.5 MHz，频率上限和带宽不可通过软件互换。询价时需确认 EPM-P/P-Series 主机、传感器线、触发、频段、目标脉宽、门控范围和校准。
适用边界
- 需要的核心范围超过本页所列 E9322A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 被测频率与功率范围
- 平均功率或峰值/包络测量
- 射频连接器或波导法兰
- 现有功率计与传感器兼容性
- 线缆、适配器和校准证书要求
常见问题
Keysight E9322A 的频率和视频带宽是多少？
频率 50 MHz 至 6 GHz，最高视频带宽 1.5 MHz。
能测哪些功率参数？
可测峰值、平均值、峰均比以及时间门控功率，并可配合主机分析脉冲参数。
为什么有多档视频带宽？
较宽带宽跟踪快速包络，较窄带宽改善低电平峰值动态范围；应按信号速率选择。
是否可独立 USB 使用？
不能按 USB 传感器使用，需要连接兼容 EPM-P 或 P-Series 功率计及相应线缆。
平均模式最低能到多少？
该型号产品摘要给出 −60 至 +20 dBm；正常峰值模式的低端取决于视频滤波设置。
E9322A 与 E9321A 的主要区别是什么？
主要参数差异包括：峰值动态范围：E9322A 为 High：−38 至 +20 dBm；Low：−39 至 +20 dBm，E9321A 为 High：−42 至 +20 dBm；Low：−45 至 +20 dBm；平均模式功率范围：E9322A 为 −60 至 +20 dBm，E9321A 为 −65 至 +20 dBm；最高视频带宽：E9322A 为 1.5 MHz，E9321A 为 300 kHz。除此之外，还应核对选件、附件、接口和完整订货号。
E9322A 与 E9323A 的主要区别是什么？
主要参数差异包括：峰值动态范围：E9322A 为 High：−38 至 +20 dBm；Low：−39 至 +20 dBm，E9323A 为 High：−32 至 +20 dBm；Low：−36 至 +20 dBm；最高视频带宽：E9322A 为 1.5 MHz，E9323A 为 5 MHz。除此之外，还应核对选件、附件、接口和完整订货号。
E9322A 与 E9325A 的主要区别是什么？
主要参数差异包括：峰值动态范围：E9322A 为 High：−38 至 +20 dBm；Low：−39 至 +20 dBm，E9325A 为 High：−42 至 +20 dBm；Low：−45 至 +20 dBm；平均模式功率范围：E9322A 为 −60 至 +20 dBm，E9325A 为 −65 至 +20 dBm；最高视频带宽：E9322A 为 1.5 MHz，E9325A 为 300 kHz。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight E9322A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
