产品概述

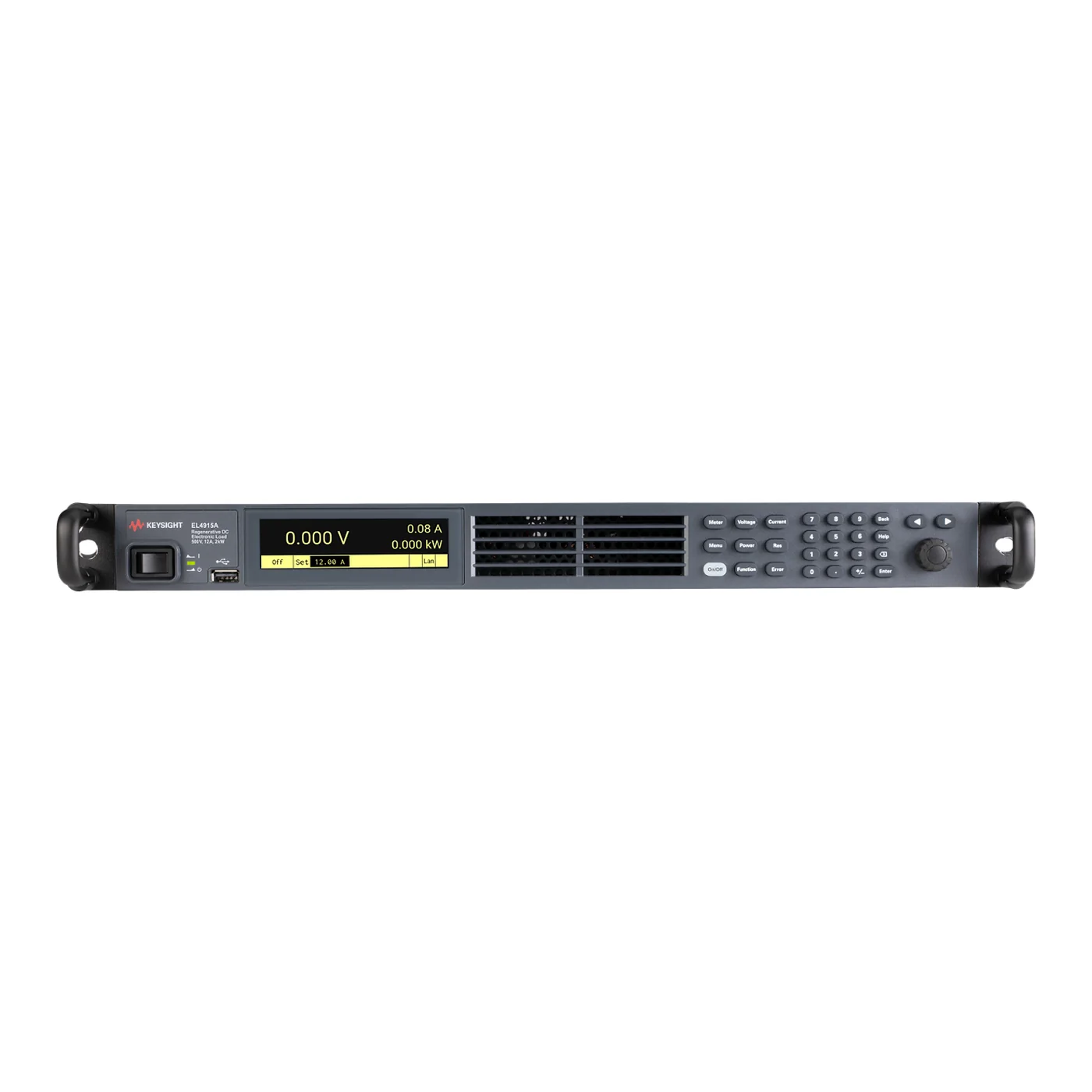

Keysight EL4925A 是 EL4900 系列回馈式直流电子负载，提供 1 个输入，额定输入能力为 500 V、24 A、4 kW，结构为 1U。支持 CC、CV、CR、CP 等电子负载模式，可进行动态负载、序列、保护和内置电压/电流/功率测量。吸收能量可在官方规定条件下回馈交流电网，减少散热与能耗；回馈效率随工作点和电网条件变化。自动量程回馈式电子负载。选型时需要把电压、电流、功率、最低工作电压和瞬态响应作为共同边界核对，不能仅按一个最大值选择。
EL4925A 型号定位
Keysight EL4925A 的产品定位是回馈式直流电子负载，主要配置包括最大吸收功率为 4 kW、最大输入电压为 500 V、最大输入电流为 24 A、输入通道为 1。这些参数决定它更适合用于研发与实验室供电、器件特性测试、电池与能源测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
EL4925A 的主要配置包括：输入通道：1；最大输入电压：500 V；最大输入电流：24 A；最大吸收功率：4 kW；结构：1U；负载模式：CC、CV、CR、CP 等；能量处理：回馈交流电网。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | EL4925A |
| SKU | KEYSIGHT-EL4925A |
| 产品类型 | 回馈式直流电子负载 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 电源、电子负载与源表 |
核心特点
- 额定输入能力：500 V、24 A、4 kW。
- 输入通道数：1；结构：1U。
- 支持 CC、CV、CR、CP 等电子负载模式。
- 支持动态负载及电压、电流、功率测量。
- 吸收能量可在官方规定条件下回馈交流电网，减少散热与能耗；回馈效率随工作点和电网条件变化。
- 自动量程回馈式电子负载。
- 提供过压、过流、过功率和过温等保护。
典型应用
- AC-DC 与 DC-DC 电源测试
- 电池和储能模块放电测试
- 服务器与通信电源验证
- LED 驱动与太阳能器件测试
- 汽车功率电子测试
- 生产自动测试和老化筛选
技术参数
核心性能
| 最大输入电压 | 500 V |
|---|---|
| 最大输入电流 | 24 A |
| 最大吸收功率 | 4 kW |
通道与接口
| 输入通道 | 1 |
|---|
配置与兼容
| 结构 | 1U |
|---|
其他参数
| 负载模式 | CC、CV、CR、CP 等 |
|---|---|
| 能量处理 | 回馈交流电网 |
相近型号对比
EL4925A 与 EL4923A
EL4925A 与 EL4923A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | EL4925A | EL4923A |
|---|---|---|
| 最大输入电压 | 500 V | 80 V |
| 最大输入电流 | 24 A | 80 A |
EL4925A 与 EL4926A
EL4925A 与 EL4926A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | EL4925A | EL4926A |
|---|---|---|
| 最大输入电压 | 500 V | 800 V |
| 最大输入电流 | 24 A | 16 A |
EL4925A 与 EL4913A
EL4925A 与 EL4913A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | EL4925A | EL4913A |
|---|---|---|
| 最大吸收功率 | 4 kW | 2 kW |
| 最大输入电压 | 500 V | 80 V |
| 最大输入电流 | 24 A | 40 A |
EL4925A 与 EL4915A
EL4925A 与 EL4915A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | EL4925A | EL4915A |
|---|---|---|
| 最大吸收功率 | 4 kW | 2 kW |
| 最大输入电流 | 24 A | 12 A |
EL4925A 与 EL4916A
EL4925A 与 EL4916A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | EL4925A | EL4916A |
|---|---|---|
| 最大吸收功率 | 4 kW | 2 kW |
| 最大输入电压 | 500 V | 800 V |
| 最大输入电流 | 24 A | 8 A |
EL4925A 与 EL4933A
EL4925A 与 EL4933A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | EL4925A | EL4933A |
|---|---|---|
| 最大吸收功率 | 4 kW | 6 kW |
| 最大输入电压 | 500 V | 80 V |
| 最大输入电流 | 24 A | 120 A |
选型说明
EL4925A 的准确额定输入为 500 V、24 A、4 kW，1 输入，1U。负载工作点必须同时满足最大电压、电流、功率和最低工作电压；动态测试还需核对转换速率、带宽、采样和线缆寄生参数。自动量程回馈式电子负载。询价时请提供被测电源曲线、瞬态要求、接口、线缆、机架、交流配电和校准需求。
适用边界
- 需要的核心范围超过本页所列 EL4925A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 目标电压、电流和功率范围
- 通道数、极性与源/载模式
- 动态、脉冲、回馈或测量功能
- 交流输入、机架和散热条件
- 线缆、接口、软件与校准要求
常见问题
Keysight EL4925A 的额定输入是多少？
额定 500 V、24 A、4 kW，共 1 个输入。
支持哪些负载模式？
支持 CC、CV、CR、CP 等模式；具体组合和动态功能以数据表为准。
是否能把吸收能量回馈电网？
可以，回馈效果取决于工作点和合规电网条件。
是否需要主机？
不需要另购模块化主机，但仍需确认交流输入、接口和安全接线。
询价前需要提供什么？
请提供最大电压/电流/功率、最低工作电压、动态波形、线缆、接口和校准要求。
EL4925A 与 EL4923A 的主要区别是什么？
主要参数差异包括：最大输入电压：EL4925A 为 500 V，EL4923A 为 80 V；最大输入电流：EL4925A 为 24 A，EL4923A 为 80 A。除此之外，还应核对选件、附件、接口和完整订货号。
EL4925A 与 EL4926A 的主要区别是什么？
主要参数差异包括：最大输入电压：EL4925A 为 500 V，EL4926A 为 800 V；最大输入电流：EL4925A 为 24 A，EL4926A 为 16 A。除此之外，还应核对选件、附件、接口和完整订货号。
EL4925A 与 EL4913A 的主要区别是什么？
主要参数差异包括：最大吸收功率：EL4925A 为 4 kW，EL4913A 为 2 kW；最大输入电压：EL4925A 为 500 V，EL4913A 为 80 V；最大输入电流：EL4925A 为 24 A，EL4913A 为 40 A。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight EL4925A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
