描述
产品概述

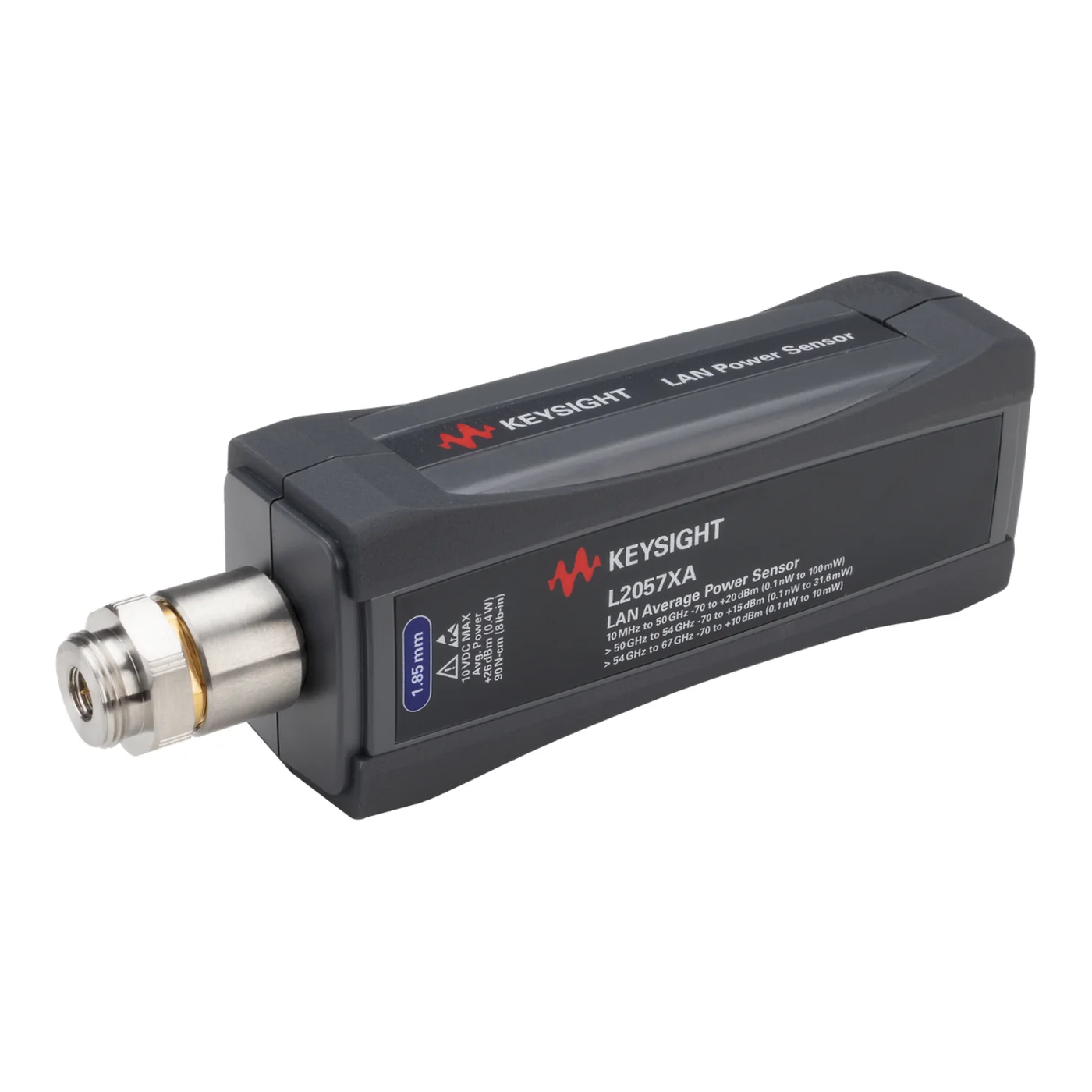

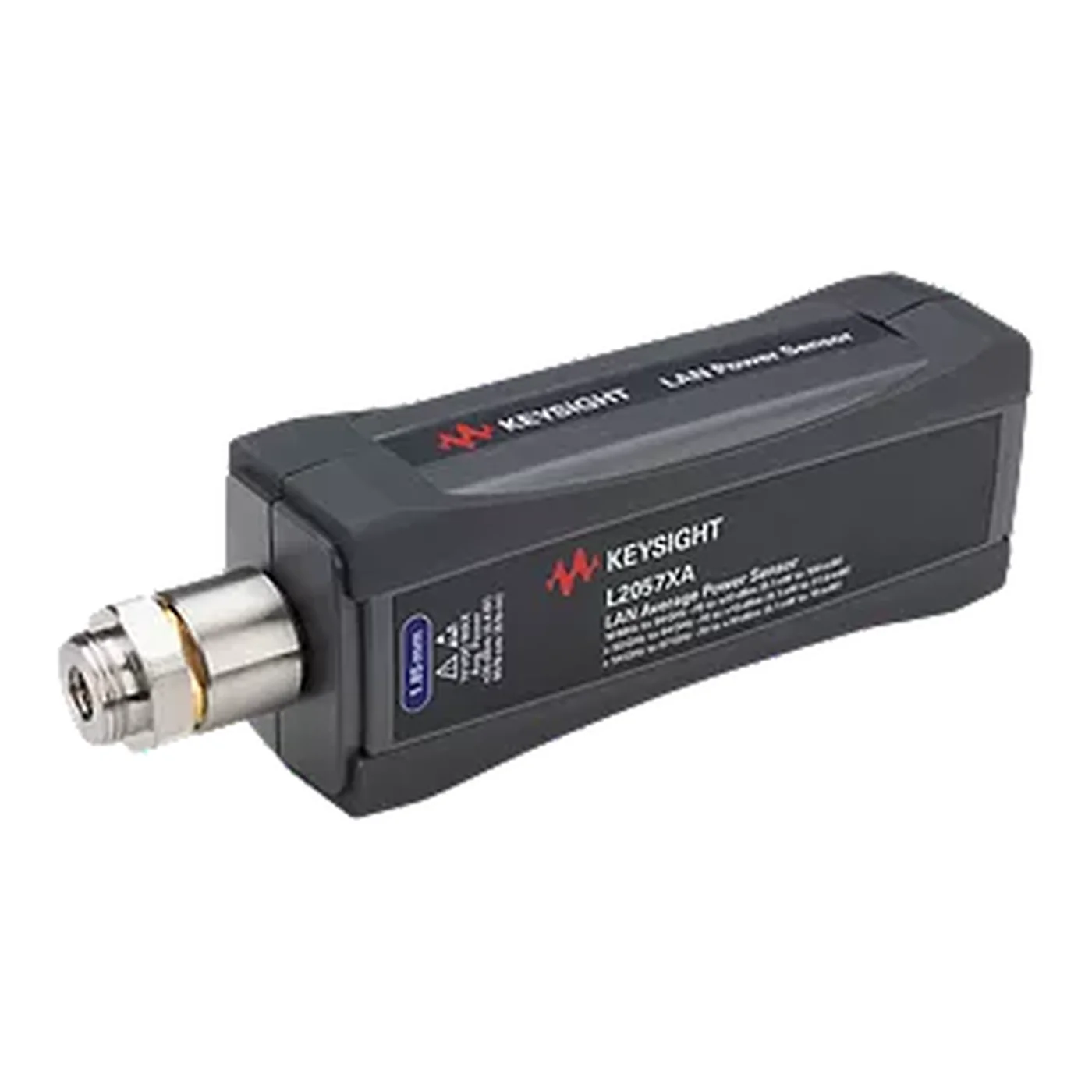

Keysight L2057XA 是 L2050 X-Series LAN 宽动态范围平均功率传感器，频率覆盖 10 MHz 至 67 GHz，功率范围 −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz），采用 1.85 mm 公头。传感器把射频检测、20 MSa/s 连续采样、内部调零/校准和网络控制集成在一个紧凑单元中，无需传统功率计主机。LAN 连接适合把传感器部署在机架、测试夹具或远离控制电脑的位置，缩短高频射频电缆并降低测试系统的传输损耗。平均专用模式提供宽动态范围，时间选择测量则可用触发和测量窗口分析突发信号的指定区段。S 参数/Gamma 修正、实时测量不确定度和高速缓冲读取适合研发、校准与生产自动化。
L2057XA 型号定位
Keysight L2057XA 的产品定位是LAN 宽动态范围平均功率传感器，主要配置包括射频连接器为 1.85 mm 公头、平均模式功率范围为 −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz）、连续采样率为 20 MSa/s、频率范围为 10 MHz 至 67 GHz。这些参数决定它更适合用于射频功率测量、信号源校准、放大器与发射机测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
L2057XA 的主要配置包括：频率范围：10 MHz 至 67 GHz；平均模式功率范围：−70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz）；射频连接器：1.85 mm 公头；连接方式：LAN；测量类型：宽动态范围平均功率；连续采样率：20 MSa/s；调零与校准：内部支持。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | L2057XA |
| SKU | KEYSIGHT-L2057XA |
| 产品类型 | LAN 宽动态范围平均功率传感器 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 射频功率计 |
核心特点
- 频率范围 10 MHz 至 67 GHz。
- 平均功率范围 −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz）。
- 1.85 mm 公头 精密射频接口。
- LAN 网络控制，无需独立功率计。
- 20 MSa/s 连续采样，支持时间选择平均功率。
- 内部调零和内部校准，减少断开 DUT。
- 实时测量不确定度、S 参数和 Gamma 修正功能。
典型应用
- 远程机架 RF 功率监测
- 基站与发射机生产测试
- 信号源和网络分析仪功率校准
- 自动测试设备多点部署
- 毫米波模块平均功率测量
- 突发信号时间选择平均功率
技术参数
核心性能
| 频率范围 | 10 MHz 至 67 GHz |
|---|---|
| 平均模式功率范围 | −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz） |
| 连续采样率 | 20 MSa/s |
通道与接口
| 射频连接器 | 1.85 mm 公头 |
|---|
配置与兼容
| 调零与校准 | 内部支持 |
|---|
其他参数
| 连接方式 | LAN |
|---|---|
| 测量类型 | 宽动态范围平均功率 |
相近型号对比
L2057XA 与 L2051XA
L2057XA 与 L2051XA 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | L2057XA | L2051XA |
|---|---|---|
| 射频连接器 | 1.85 mm 公头 | Type-N 公头 |
| 平均模式功率范围 | −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz） | −70 至 +26 dBm |
| 频率范围 | 10 MHz 至 67 GHz | 10 MHz 至 6 GHz |
L2057XA 与 L2052XA
L2057XA 与 L2052XA 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | L2057XA | L2052XA |
|---|---|---|
| 射频连接器 | 1.85 mm 公头 | Type-N 公头 |
| 平均模式功率范围 | −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz） | −70 至 +26 dBm |
| 频率范围 | 10 MHz 至 67 GHz | 10 MHz 至 18 GHz |
L2057XA 与 L2053XA
L2057XA 与 L2053XA 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | L2057XA | L2053XA |
|---|---|---|
| 射频连接器 | 1.85 mm 公头 | 3.5 mm 公头 |
| 平均模式功率范围 | −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz） | −70 至 +26 dBm |
| 频率范围 | 10 MHz 至 67 GHz | 10 MHz 至 33 GHz |
L2057XA 与 L2054XA
L2057XA 与 L2054XA 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | L2057XA | L2054XA |
|---|---|---|
| 射频连接器 | 1.85 mm 公头 | 2.92 mm 公头 |
| 平均模式功率范围 | −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz） | −70 至 +20 dBm |
| 频率范围 | 10 MHz 至 67 GHz | 10 MHz 至 40 GHz |
L2057XA 与 L2055XA
L2057XA 与 L2055XA 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | L2057XA | L2055XA |
|---|---|---|
| 射频连接器 | 1.85 mm 公头 | 2.4 mm 公头 |
| 平均模式功率范围 | −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz） | −70 至 +20 dBm；50–53 GHz 为 −70 至 0 dBm |
| 频率范围 | 10 MHz 至 67 GHz | 10 MHz 至 50 GHz；Option 053 至 53 GHz |
L2057XA 与 L2056XA
L2057XA 与 L2056XA 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | L2057XA | L2056XA |
|---|---|---|
| 平均模式功率范围 | −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz） | −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz） |
| 频率范围 | 10 MHz 至 67 GHz | 10 MHz 至 54 GHz |
选型说明
L2050 为 LAN 平均功率传感器，不是 L2060 峰值/平均传感器。L2057XA 的高频段最高功率可能随频率下降，页面已按数据表分段表达；不能只看总范围。询价时应确认 LAN/供电方式、射频连接器、触发 I/O、电缆、Option 053、测试频率与最高输入、软件及校准。
适用边界
- 需要的核心范围超过本页所列 L2057XA 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 询价时请同步确认当前供货状态、区域版本与可选替代型号。
询价前建议确认
- 被测频率与功率范围
- 平均功率或峰值/包络测量
- 射频连接器或波导法兰
- 现有功率计与传感器兼容性
- 线缆、适配器和校准证书要求
常见问题
Keysight L2057XA 的频率和功率范围是多少？
频率 10 MHz 至 67 GHz，功率 −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz）；高频端的功率上限需按分段条件。
是否需要独立功率计主机？
不需要，传感器集成采样和处理，可通过 LAN 远程控制。
它能测峰值功率吗？
L2050 定位为宽动态范围平均功率传感器，可做时间选择平均测量；需要宽带峰值包络应选择 L2060 系列。
为什么使用 LAN 而不是 USB？
LAN 便于远距离、机架和分布式部署，并可把传感器放近 DUT 以减少高频电缆损耗。
是否支持内部校准？
支持内部调零和校准，并提供实时不确定度及失配修正相关能力。
L2057XA 与 L2051XA 的主要区别是什么？
主要参数差异包括：射频连接器：L2057XA 为 1.85 mm 公头，L2051XA 为 Type-N 公头；平均模式功率范围：L2057XA 为 −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz），L2051XA 为 −70 至 +26 dBm；频率范围：L2057XA 为 10 MHz 至 67 GHz，L2051XA 为 10 MHz 至 6 GHz。除此之外，还应核对选件、附件、接口和完整订货号。
L2057XA 与 L2052XA 的主要区别是什么？
主要参数差异包括：射频连接器：L2057XA 为 1.85 mm 公头，L2052XA 为 Type-N 公头；平均模式功率范围：L2057XA 为 −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz），L2052XA 为 −70 至 +26 dBm；频率范围：L2057XA 为 10 MHz 至 67 GHz，L2052XA 为 10 MHz 至 18 GHz。除此之外，还应核对选件、附件、接口和完整订货号。
L2057XA 与 L2053XA 的主要区别是什么？
主要参数差异包括：射频连接器：L2057XA 为 1.85 mm 公头，L2053XA 为 3.5 mm 公头；平均模式功率范围：L2057XA 为 −70 至 +20 dBm（≤50 GHz）；至 +15 dBm（50–54 GHz）；至 +10 dBm（54–67 GHz），L2053XA 为 −70 至 +26 dBm；频率范围：L2057XA 为 10 MHz 至 67 GHz，L2053XA 为 10 MHz 至 33 GHz。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight L2057XA 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
