产品概述

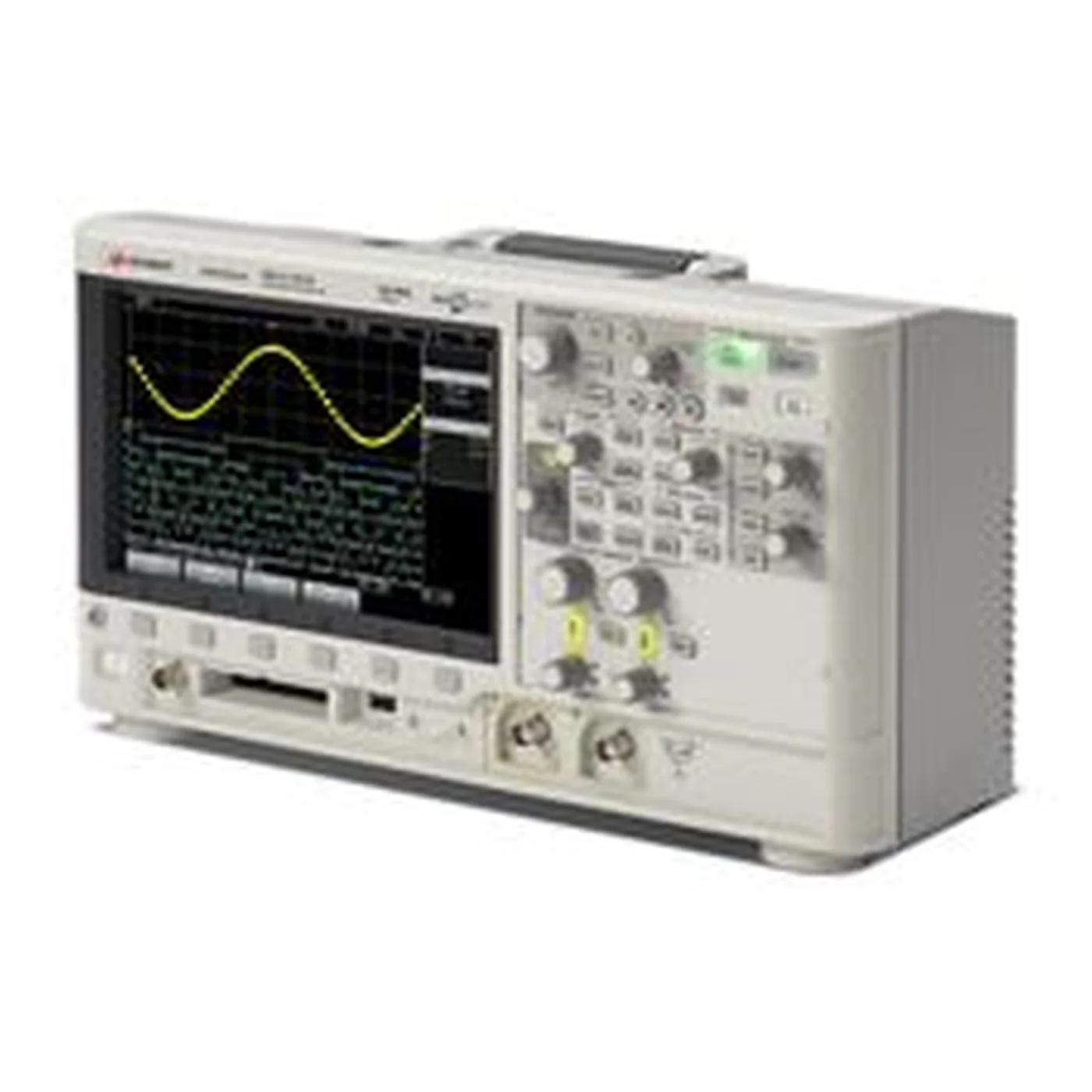

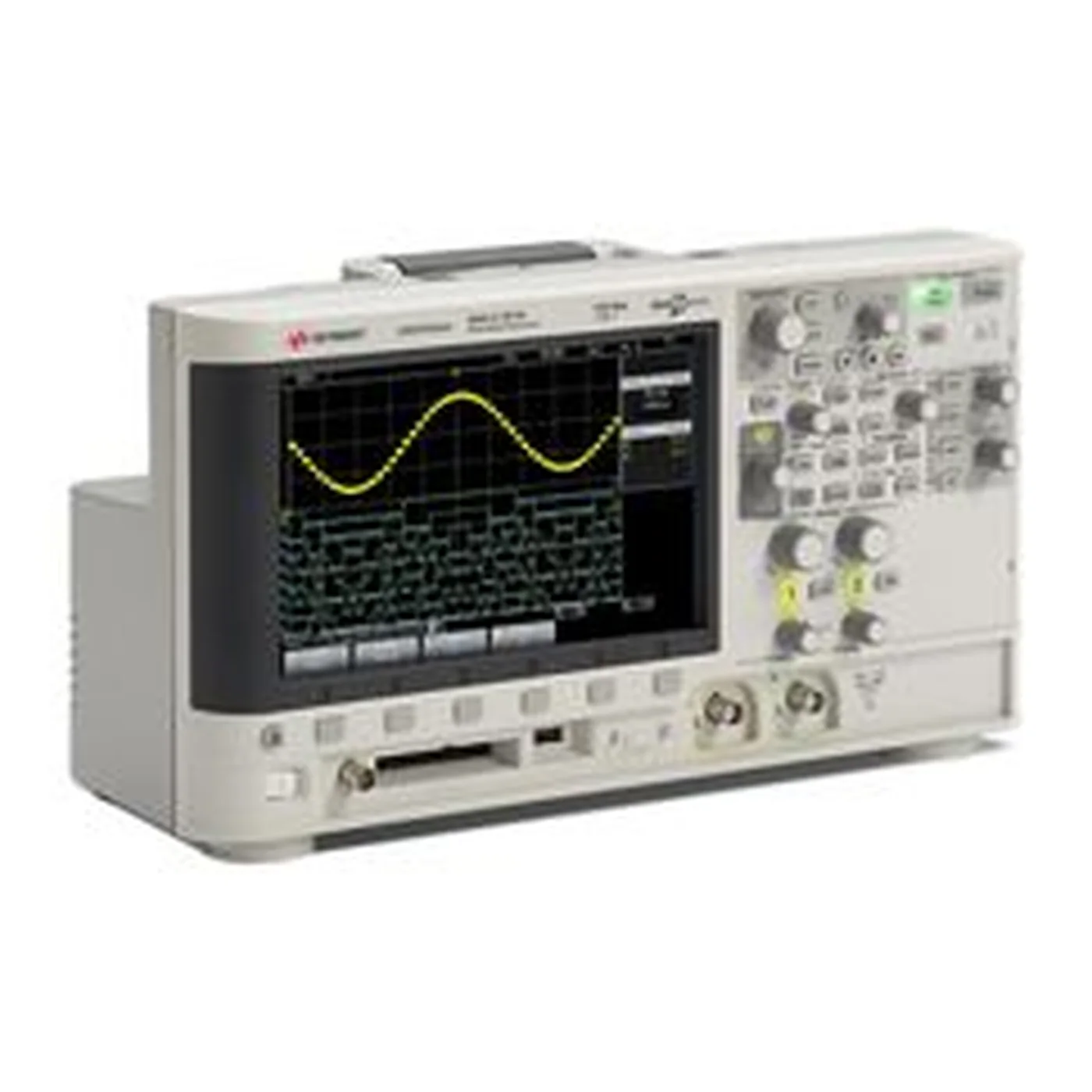

Keysight MSOX2012A 面向嵌入式设计、电源电子、机电控制和通用研发调试，将高刷新率波形捕获、深存储与可升级分析功能集成在紧凑台式平台中。该型号的 100 MHz 带宽适合观察相应频率范围内的时钟、控制、通信和模拟信号；2 个模拟通道和 8 个数字通道 可用于多节点同步调试。MegaZoom IV 架构支持最高 200,000 波形/秒更新率，有助于发现偶发毛刺、异常脉冲和时序问题。MSOX 型号自带 8 个数字通道，适合同时关联模拟波形与数字总线状态。
MSOX2012A 型号定位
Keysight MSOX2012A 的产品定位是混合信号示波器，主要配置包括垂直分辨率为 8 bit、数字通道数为 8、最高模拟采样率为 2（半通道交织）；1（每通道） GSa/s、模拟存储深度为 1 Mpts/channel。这些参数决定它更适合用于电子研发调试、嵌入式系统测试、电源与信号完整性测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
MSOX2012A 的主要配置包括：模拟带宽：100 MHz；模拟通道数：2；数字通道数：8；最高模拟采样率：2（半通道交织）；1（每通道） GSa/s；模拟存储深度：1 Mpts/channel；显示屏：8.5-inch WVGA，800 × 480；波形更新率：200,000 waveforms/s；垂直分辨率：8 bit；可选 WaveGen：单通道 20 MHz。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | MSOX2012A |
| SKU | KEYSIGHT-MSOX2012A |
| 产品类型 | 混合信号示波器 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 示波器 |
核心特点
- 100 MHz 模拟带宽，提供 2 个模拟通道和 8 个数字通道。
- 模拟通道最高 2 GSa/s（半通道交织），每个模拟通道同时使用时为 1 GSa/s。
- 每通道 1 Mpts 标准存储深度，便于查看长时间采集中的局部细节。
- 8.5 英寸 WVGA 彩色显示屏具有 64 级亮度分级，适合同时查看多路波形。
- 最高 200,000 波形/秒更新率，可提高捕获低概率异常信号的机会。
- 支持分段存储、数学运算、FFT、数字电压表和多种可选协议分析功能。
- 可选 20 MHz WaveGen、串行解码和测量应用，便于按项目扩展。
典型应用
- 嵌入式控制器、FPGA 和数字接口调试
- 开关电源、驱动器与功率转换电路分析
- 汽车电子和工业控制信号排查
- 生产测试、设备维护及实验室通用测量
- 模拟信号与 8 路数字总线的时间相关分析
技术参数
核心性能
| 模拟带宽 | 100 MHz |
|---|---|
| 最高模拟采样率 | 2（半通道交织）；1（每通道） GSa/s |
| 垂直分辨率 | 8 bit |
通道与接口
| 模拟通道数 | 2 |
|---|---|
| 数字通道数 | 8 |
配置与兼容
| 模拟存储深度 | 1 Mpts/channel |
|---|---|
| 显示屏 | 8.5-inch WVGA，800 × 480 |
其他参数
| 波形更新率 | 200,000 waveforms/s |
|---|---|
| 可选 WaveGen | 单通道 20 MHz |
相近型号对比
MSOX2012A 与 MSOX2002A
MSOX2012A 与 MSOX2002A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | MSOX2012A | MSOX2002A |
|---|---|---|
| 模拟带宽 | 100 MHz | 70 MHz |
MSOX2012A 与 MSOX2004A
MSOX2012A 与 MSOX2004A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | MSOX2012A | MSOX2004A |
|---|---|---|
| 模拟带宽 | 100 MHz | 70 MHz |
| 模拟通道数 | 2 | 4 |
MSOX2012A 与 MSOX2014A
MSOX2012A 与 MSOX2014A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | MSOX2012A | MSOX2014A |
|---|---|---|
| 模拟通道数 | 2 | 4 |
MSOX2012A 与 MSOX2022A
MSOX2012A 与 MSOX2022A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | MSOX2012A | MSOX2022A |
|---|---|---|
| 模拟带宽 | 100 MHz | 200 MHz |
MSOX2012A 与 MSOX2024A
MSOX2012A 与 MSOX2024A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | MSOX2012A | MSOX2024A |
|---|---|---|
| 模拟带宽 | 100 MHz | 200 MHz |
| 模拟通道数 | 2 | 4 |
MSOX2012A 与 MSOX3104G
MSOX2012A 与 MSOX3104G 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | MSOX2012A | MSOX3104G |
|---|---|---|
| 数字通道数 | 8 | 16 |
| 显示屏 | 8.5-inch WVGA，800 × 480 | 8.5-inch 电容触摸屏 |
| 模拟带宽 | 100 MHz | 1 GHz |
| 模拟通道数 | 2 | 4 |
| 波形更新率 | 200,000 waveforms/s | > 1,000,000 waveforms/s |
选型说明
选择 MSOX2012A 时应确认 100 MHz 带宽是否满足目标信号上升时间，并根据同时观测节点数量确定 2 通道配置是否足够。该 MSOX 型号已经包含 8 个数字通道；数字通道与部分串行协议分析功能不能同时使用，测试方案需要预先规划。 WaveGen、协议解码和连接模块可能需要单独选件。
适用边界
- 需要的核心范围超过本页所列 MSOX2012A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 目标带宽与通道数量
- 最高采样率和存储深度
- 模拟/数字通道与协议解码需求
- 探头类型、带宽和数量
- 软件选件、校准与接口要求
常见问题
Keysight MSOX2012A 的模拟带宽是多少？
该型号的额定模拟带宽为 100 MHz。选择带宽时还应结合待测信号上升时间和探头带宽，避免只按信号基频判断。
MSOX2012A 有多少个通道？
该型号提供 2 个模拟通道，并集成 8 个数字通道，可进行混合信号时间相关分析。
2000 X 系列是否支持内置 WaveGen？
支持可选的单通道 20 MHz WaveGen，但并非所有基础配置都默认包含。询价时应明确是否需要信号发生器、协议解码和其他测量应用。
存储深度和更新率是多少？
当前官方数据手册列出每个模拟通道 1 Mpts 标准存储深度，最高波形更新率为 200,000 波形/秒。
MSOX2012A 与 MSOX2002A 的主要区别是什么？
主要参数差异包括：模拟带宽：MSOX2012A 为 100 MHz，MSOX2002A 为 70 MHz。除此之外，还应核对选件、附件、接口和完整订货号。
MSOX2012A 与 MSOX2004A 的主要区别是什么？
主要参数差异包括：模拟带宽：MSOX2012A 为 100 MHz，MSOX2004A 为 70 MHz；模拟通道数：MSOX2012A 为 2，MSOX2004A 为 4。除此之外，还应核对选件、附件、接口和完整订货号。
MSOX2012A 与 MSOX2014A 的主要区别是什么？
主要参数差异包括：模拟通道数：MSOX2012A 为 2，MSOX2014A 为 4。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight MSOX2012A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
