描述
产品概述

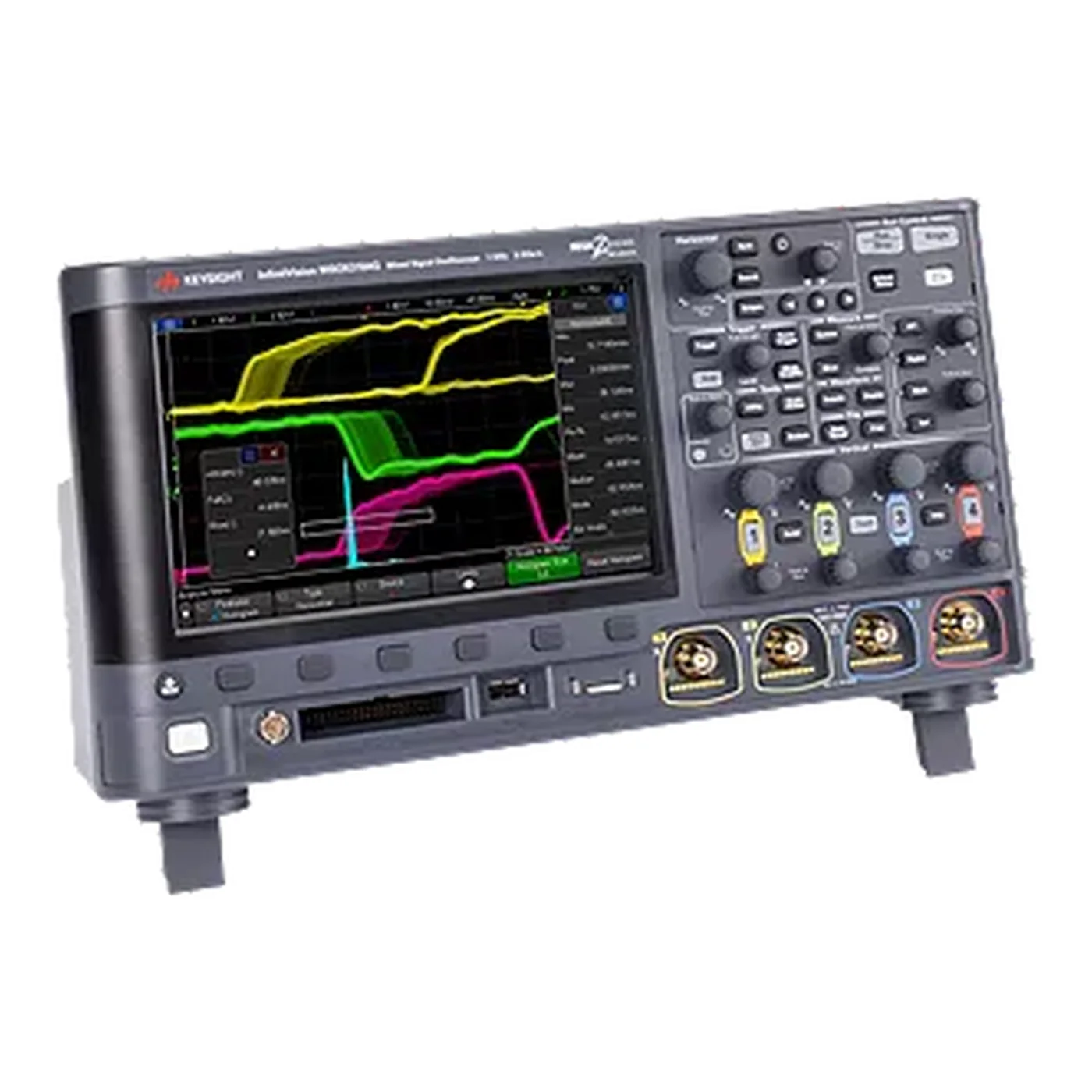

Keysight MSOX3104G 面向需要更快异常捕获、触控操作和多功能集成的电子研发与验证工作。1 GHz 带宽配合4 个模拟通道和 16 个数字通道，可覆盖嵌入式系统、电源电子、工业控制和高速数字接口的常规调试。3000G X 系列采用 8.5 英寸电容触摸屏和区域触发，可直接在波形显示区域圈选感兴趣事件，并通过超过 1,000,000 波形/秒的更新率提升发现低概率毛刺和时序异常的机会。MSOX 型号集成 16 个数字通道，可将模拟波形与逻辑总线活动按统一时间基准关联。设备还将示波器、协议分析、20 MHz WaveGen、频率响应分析、数字电压表和计数器等能力集成在同一平台，减少测试台仪器切换。
MSOX3104G 型号定位
Keysight MSOX3104G 的产品定位是混合信号示波器，主要配置包括垂直分辨率为 8 bit、数字通道数为 16、最高存储深度为 4（半通道）；2（全通道） Mpts、最高采样率为 5（交织）；2.5（全通道） GSa/s。这些参数决定它更适合用于电子研发调试、嵌入式系统测试、电源与信号完整性测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
MSOX3104G 的主要配置包括：模拟带宽：1 GHz；模拟通道数：4；数字通道数：16；最高采样率：5（交织）；2.5（全通道） GSa/s；最高存储深度：4（半通道）；2（全通道） Mpts；波形更新率：> 1,000,000 waveforms/s；显示屏：8.5-inch 电容触摸屏；垂直分辨率：8 bit；内置 WaveGen：20 MHz；区域触发：标准支持。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | MSOX3104G |
| SKU | KEYSIGHT-MSOX3104G |
| 产品类型 | 混合信号示波器 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 示波器 |
核心特点
- 1 GHz 模拟带宽，提供4 个模拟通道和 16 个数字通道。
- 最高 5 GSa/s 交织采样率；所有模拟通道同时使用时最高 2.5 GSa/s。
- 最高 4 Mpts 存储深度；全部模拟通道启用时为 2 Mpts，兼顾长记录和细节分析。
- 超过 1,000,000 波形/秒的更新率，可提高捕获偶发毛刺和异常事件的概率。
- 8.5 英寸电容触摸显示屏和区域触发，便于快速隔离复杂波形中的目标事件。
- 标准集成 20 MHz WaveGen、频率响应分析、3 位数字电压表和计数/累加功能。
- 支持 I2C、SPI、UART、I2S、USB-PD 等常用串行总线分析，并可选汽车、航空、电源等应用。
典型应用
- 嵌入式处理器、FPGA 和串行控制总线调试
- 开关电源、功率转换器和电机驱动波形分析
- 工业自动化、汽车电子和机电控制系统验证
- 研发实验室的通用波形捕获、频谱与频率响应测量
- 生产测试和复杂间歇性故障的快速定位
- 模拟信号与 16 路数字逻辑的时间相关分析
技术参数
核心性能
| 模拟带宽 | 1 GHz |
|---|---|
| 最高采样率 | 5（交织）；2.5（全通道） GSa/s |
| 垂直分辨率 | 8 bit |
通道与接口
| 模拟通道数 | 4 |
|---|---|
| 数字通道数 | 16 |
| 区域触发 | 标准支持 |
配置与兼容
| 最高存储深度 | 4（半通道）；2（全通道） Mpts |
|---|---|
| 显示屏 | 8.5-inch 电容触摸屏 |
其他参数
| 波形更新率 | > 1,000,000 waveforms/s |
|---|---|
| 内置 WaveGen | 20 MHz |
相近型号对比
MSOX3104G 与 MSOX2002A
MSOX3104G 与 MSOX2002A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | MSOX3104G | MSOX2002A |
|---|---|---|
| 数字通道数 | 16 | 8 |
| 显示屏 | 8.5-inch 电容触摸屏 | 8.5-inch WVGA，800 × 480 |
| 模拟带宽 | 1 GHz | 70 MHz |
| 模拟通道数 | 4 | 2 |
| 波形更新率 | > 1,000,000 waveforms/s | 200,000 waveforms/s |
MSOX3104G 与 MSOX2004A
MSOX3104G 与 MSOX2004A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | MSOX3104G | MSOX2004A |
|---|---|---|
| 数字通道数 | 16 | 8 |
| 显示屏 | 8.5-inch 电容触摸屏 | 8.5-inch WVGA，800 × 480 |
| 模拟带宽 | 1 GHz | 70 MHz |
| 波形更新率 | > 1,000,000 waveforms/s | 200,000 waveforms/s |
MSOX3104G 与 MSOX2012A
MSOX3104G 与 MSOX2012A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | MSOX3104G | MSOX2012A |
|---|---|---|
| 数字通道数 | 16 | 8 |
| 显示屏 | 8.5-inch 电容触摸屏 | 8.5-inch WVGA，800 × 480 |
| 模拟带宽 | 1 GHz | 100 MHz |
| 模拟通道数 | 4 | 2 |
| 波形更新率 | > 1,000,000 waveforms/s | 200,000 waveforms/s |
MSOX3104G 与 MSOX2014A
MSOX3104G 与 MSOX2014A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | MSOX3104G | MSOX2014A |
|---|---|---|
| 数字通道数 | 16 | 8 |
| 显示屏 | 8.5-inch 电容触摸屏 | 8.5-inch WVGA，800 × 480 |
| 模拟带宽 | 1 GHz | 100 MHz |
| 波形更新率 | > 1,000,000 waveforms/s | 200,000 waveforms/s |
MSOX3104G 与 MSOX2022A
MSOX3104G 与 MSOX2022A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | MSOX3104G | MSOX2022A |
|---|---|---|
| 数字通道数 | 16 | 8 |
| 显示屏 | 8.5-inch 电容触摸屏 | 8.5-inch WVGA，800 × 480 |
| 模拟带宽 | 1 GHz | 200 MHz |
| 模拟通道数 | 4 | 2 |
| 波形更新率 | > 1,000,000 waveforms/s | 200,000 waveforms/s |
MSOX3104G 与 MSOX2024A
MSOX3104G 与 MSOX2024A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | MSOX3104G | MSOX2024A |
|---|---|---|
| 数字通道数 | 16 | 8 |
| 显示屏 | 8.5-inch 电容触摸屏 | 8.5-inch WVGA，800 × 480 |
| 模拟带宽 | 1 GHz | 200 MHz |
| 波形更新率 | > 1,000,000 waveforms/s | 200,000 waveforms/s |
选型说明
MSOX3104G 提供 1 GHz 带宽和 4 个模拟通道。选型时应根据目标信号的最高频率、上升时间、并行观测节点数量及探头带宽综合判断。本 MSOX 型号已经包含 16 个数字通道，适合模拟/数字混合系统；仍需确认所需串行协议和应用软件是否为标准功能或选件。 1 GHz 和高阻/50 Ω 输入的具体使用限制应以当前数据手册为准。
适用边界
- 需要的核心范围超过本页所列 MSOX3104G 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 目标带宽与通道数量
- 最高采样率和存储深度
- 模拟/数字通道与协议解码需求
- 探头类型、带宽和数量
- 软件选件、校准与接口要求
常见问题
Keysight MSOX3104G 的带宽和通道配置是什么？
该型号额定模拟带宽为 1 GHz，提供4 个模拟通道和 16 个数字通道。带宽选型还应结合探头、信号上升时间和测量裕量。
MSOX3104G 的采样率和存储深度是多少？
最高交织采样率为 5 GSa/s，全部模拟通道同时工作时最高 2.5 GSa/s；最高存储深度为 4 Mpts，全部模拟通道启用时为 2 Mpts。
3000G X 系列是否带内置信号发生器？
是。产品技术资料列出标准集成 20 MHz WaveGen，并提供频率响应分析、数字电压表和计数器等组合功能。具体配置仍应在询价时确认。
DSOX 和 MSOX 型号有什么区别？
DSOX 主要提供模拟通道；MSOX 在相同模拟通道基础上增加 16 个数字通道，更适合嵌入式和混合信号系统的时间相关调试。
MSOX3104G 与 MSOX2002A 的主要区别是什么？
主要参数差异包括：数字通道数：MSOX3104G 为 16，MSOX2002A 为 8；显示屏：MSOX3104G 为 8.5-inch 电容触摸屏，MSOX2002A 为 8.5-inch WVGA，800 × 480；模拟带宽：MSOX3104G 为 1 GHz，MSOX2002A 为 70 MHz。除此之外，还应核对选件、附件、接口和完整订货号。
MSOX3104G 与 MSOX2004A 的主要区别是什么？
主要参数差异包括：数字通道数：MSOX3104G 为 16，MSOX2004A 为 8；显示屏：MSOX3104G 为 8.5-inch 电容触摸屏，MSOX2004A 为 8.5-inch WVGA，800 × 480；模拟带宽：MSOX3104G 为 1 GHz，MSOX2004A 为 70 MHz。除此之外，还应核对选件、附件、接口和完整订货号。
MSOX3104G 与 MSOX2012A 的主要区别是什么？
主要参数差异包括：数字通道数：MSOX3104G 为 16，MSOX2012A 为 8；显示屏：MSOX3104G 为 8.5-inch 电容触摸屏，MSOX2012A 为 8.5-inch WVGA，800 × 480；模拟带宽：MSOX3104G 为 1 GHz，MSOX2012A 为 100 MHz。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight MSOX3104G 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
