描述
产品概述

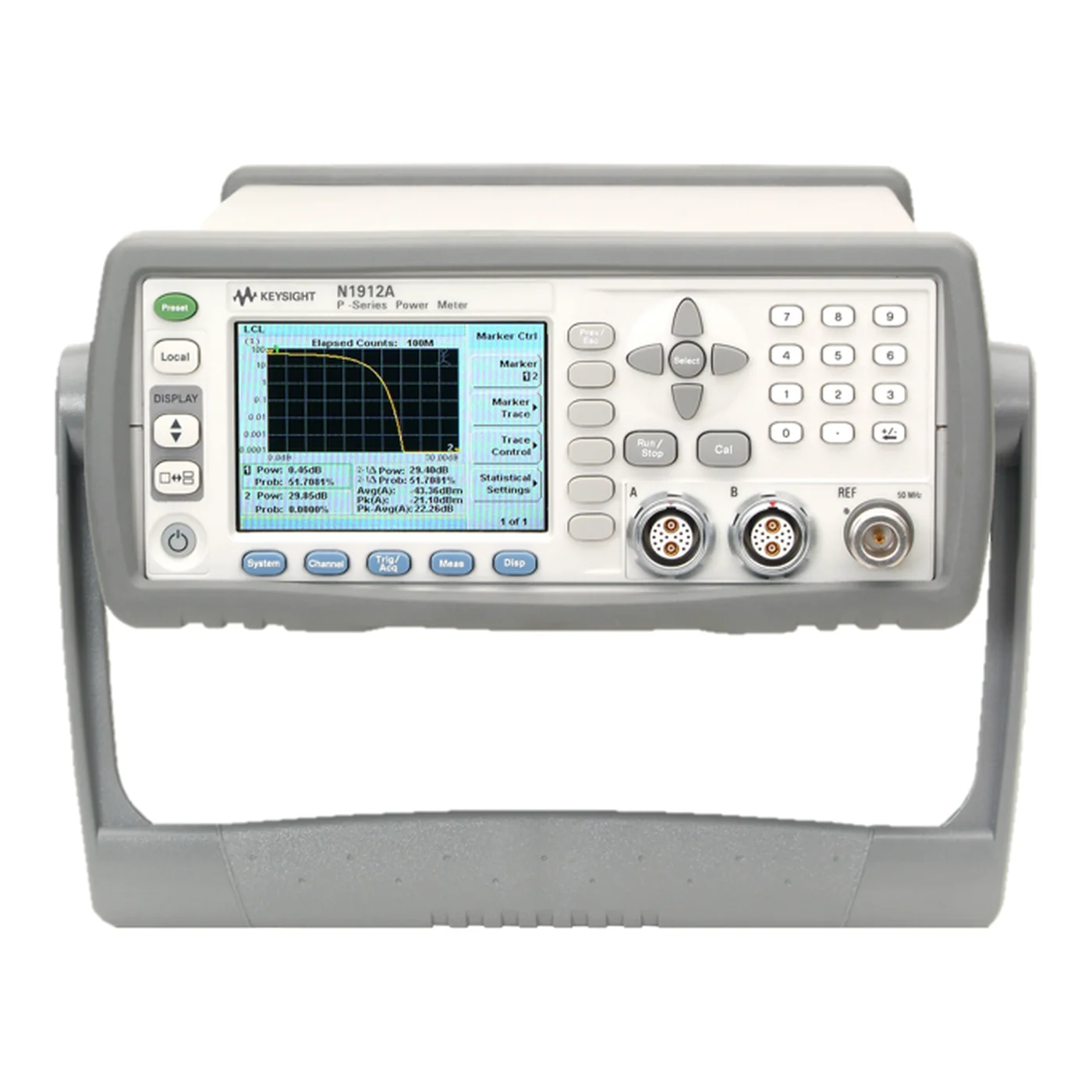

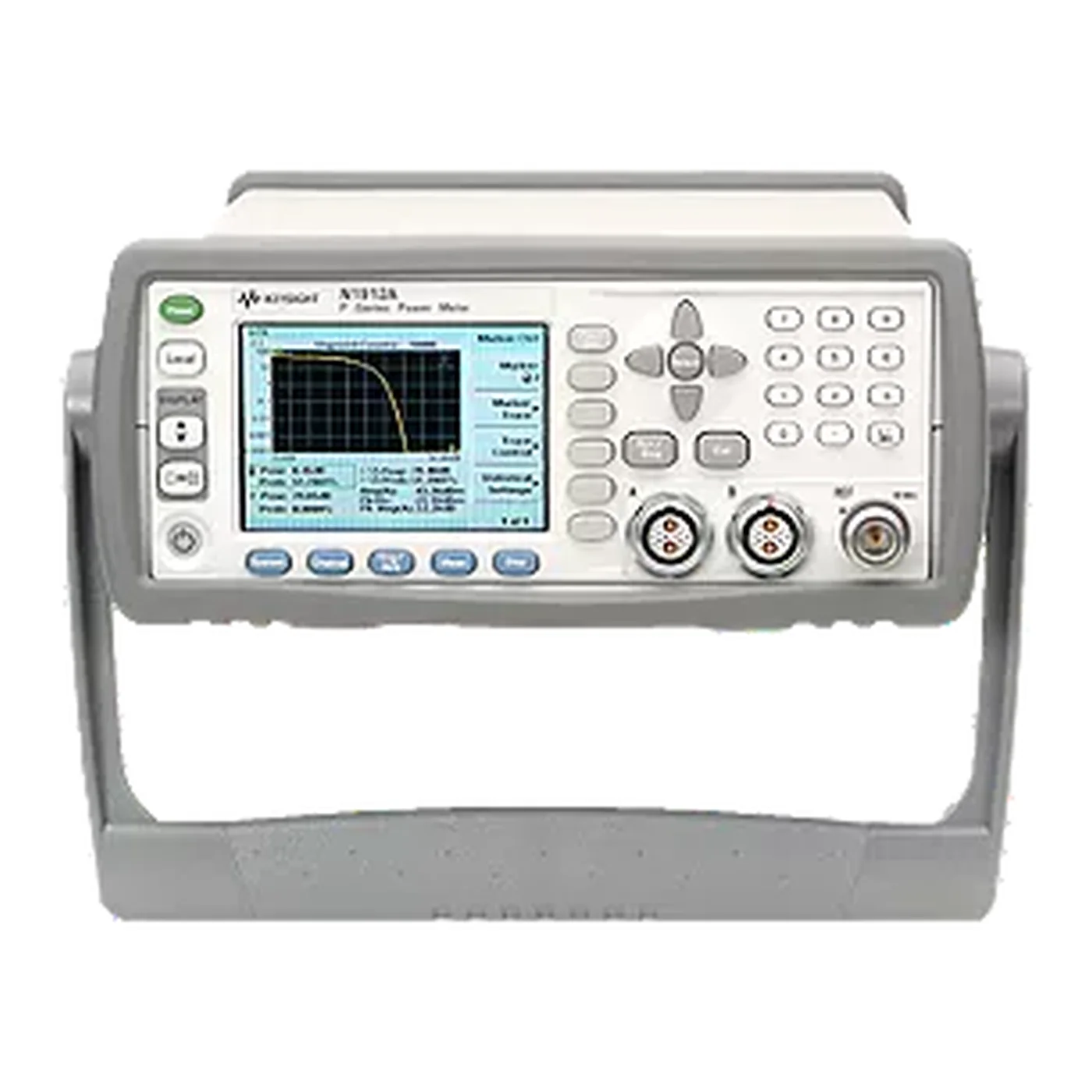

Keysight N1912A 是 P-Series 2 路台式功率计，面向脉冲、突发和调制射频信号的功率与时间域分析。仪器提供 30 MHz 视频带宽和 100 MSa/s 连续/单次采样能力，可测量峰值、平均值、峰均比，并支持时间门控。配合兼容传感器还可计算上升时间、下降时间、脉宽、占空比及 CCDF 等统计指标。该平台的整套传感器兼容范围可覆盖 9 kHz 至 110 GHz、−70 至 +44 dBm；峰值测量范围为 50 MHz 至 50 GHz、−35 至 +20 dBm，但这些均由所接传感器决定。预置无线格式与远程接口适合研发、维修及自动生产测试。
N1912A 型号定位
Keysight N1912A 的产品定位是P-Series功率计，主要配置包括主机通道为 2 channels、传感器相关动态范围为 −70 至 +44 dBm、传感器相关系统频率为 9 kHz 至 110 GHz、峰值动态范围为 −35 至 +20 dBm（传感器相关）。这些参数决定它更适合用于射频功率测量、信号源校准、放大器与发射机测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
N1912A 的主要配置包括：主机通道：2 channels；视频带宽：30 MHz；采样率：100 MSa/s；传感器相关系统频率：9 kHz 至 110 GHz；传感器相关动态范围：−70 至 +44 dBm；峰值频率范围：50 MHz 至 50 GHz（传感器相关）；峰值动态范围：−35 至 +20 dBm（传感器相关）。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | N1912A |
| SKU | KEYSIGHT-N1912A |
| 产品类型 | P-Series功率计 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 射频功率计 |
核心特点
- 2 路主机，可同时观察和比较功率测量结果。
- 视频带宽 30 MHz，采样率 100 MSa/s。
- 支持峰值、平均值、峰均比与时间门控功率测量。
- 支持脉冲上升/下降时间、脉宽、占空比及统计分析。
- 提供无线/雷达相关预置，简化常见测试设置。
- 兼容多类 Keysight 8480、E-Series 与相应宽带传感器。
- 远程控制适合台架和自动化测试系统。
- 标准 USB、LAN 和 GPIB 接口，符合 LXI-C 使用场景。
典型应用
- 雷达脉冲功率测试
- 无线基站与终端发射测试
- 功率放大器动态表征
- 生产线 RF 功率校验
- 峰均比和 CCDF 统计分析
- 射频模块维修与验证
技术参数
核心性能
| 视频带宽 | 30 MHz |
|---|---|
| 采样率 | 100 MSa/s |
| 传感器相关系统频率 | 9 kHz 至 110 GHz |
| 传感器相关动态范围 | −70 至 +44 dBm |
| 峰值频率范围 | 50 MHz 至 50 GHz（传感器相关） |
| 峰值动态范围 | −35 至 +20 dBm（传感器相关） |
通道与接口
| 主机通道 | 2 channels |
|---|
相近型号对比
N1912A 与 N1911A
N1912A 与 N1911A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N1912A | N1911A |
|---|---|---|
| 主机通道 | 2 channels | 1 channels |
N1912A 与 E4417A
N1912A 与 E4417A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N1912A | E4417A |
|---|---|---|
| 峰值频率范围 | 50 MHz 至 50 GHz（传感器相关） | 50 MHz 至 18 GHz（传感器相关） |
| 视频带宽 | 30 MHz | 5 MHz |
| 采样率 | 100 MSa/s | 20 MSa/s |
选型说明
N1912A 本体不直接决定最终频率和输入功率范围，必须与兼容传感器组成系统。50 MHz 至 50 GHz 和 −35 至 +20 dBm 是配合适用峰值传感器时的系统能力。询价时应确认通道数、传感器型号、频段、功率范围、视频带宽、触发、连接线、远程接口及校准需求。
适用边界
- 需要的核心范围超过本页所列 N1912A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 被测频率与功率范围
- 平均功率或峰值/包络测量
- 射频连接器或波导法兰
- 现有功率计与传感器兼容性
- 线缆、适配器和校准证书要求
常见问题
Keysight N1912A 有几个测量通道？
主机为 2 路配置；应根据同时测量点数选择。
频率范围为什么取决于传感器？
功率计负责处理和显示，射频输入由外接功率传感器接收，因此系统频率、功率和连接器范围由传感器决定。
能否测量峰值和脉冲参数？
可以，配合兼容峰值/宽带传感器可测峰值、平均值、峰均比和时间参数；视频带宽为 30 MHz。
是否支持自动化测试？
支持。可通过标准远程接口、触发、预置和编程命令集集成到自动测试系统。
传感器是否随主机附带？
不能默认包含。传感器、线缆和校准附件需按报价配置逐项确认。
N1912A 与 N1911A 的主要区别是什么？
主要参数差异包括：主机通道：N1912A 为 2 channels，N1911A 为 1 channels。除此之外，还应核对选件、附件、接口和完整订货号。
N1912A 与 E4417A 的主要区别是什么？
主要参数差异包括：峰值频率范围：N1912A 为 50 MHz 至 50 GHz（传感器相关），E4417A 为 50 MHz 至 18 GHz（传感器相关）；视频带宽：N1912A 为 30 MHz，E4417A 为 5 MHz；采样率：N1912A 为 100 MSa/s，E4417A 为 20 MSa/s。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight N1912A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
