产品概述

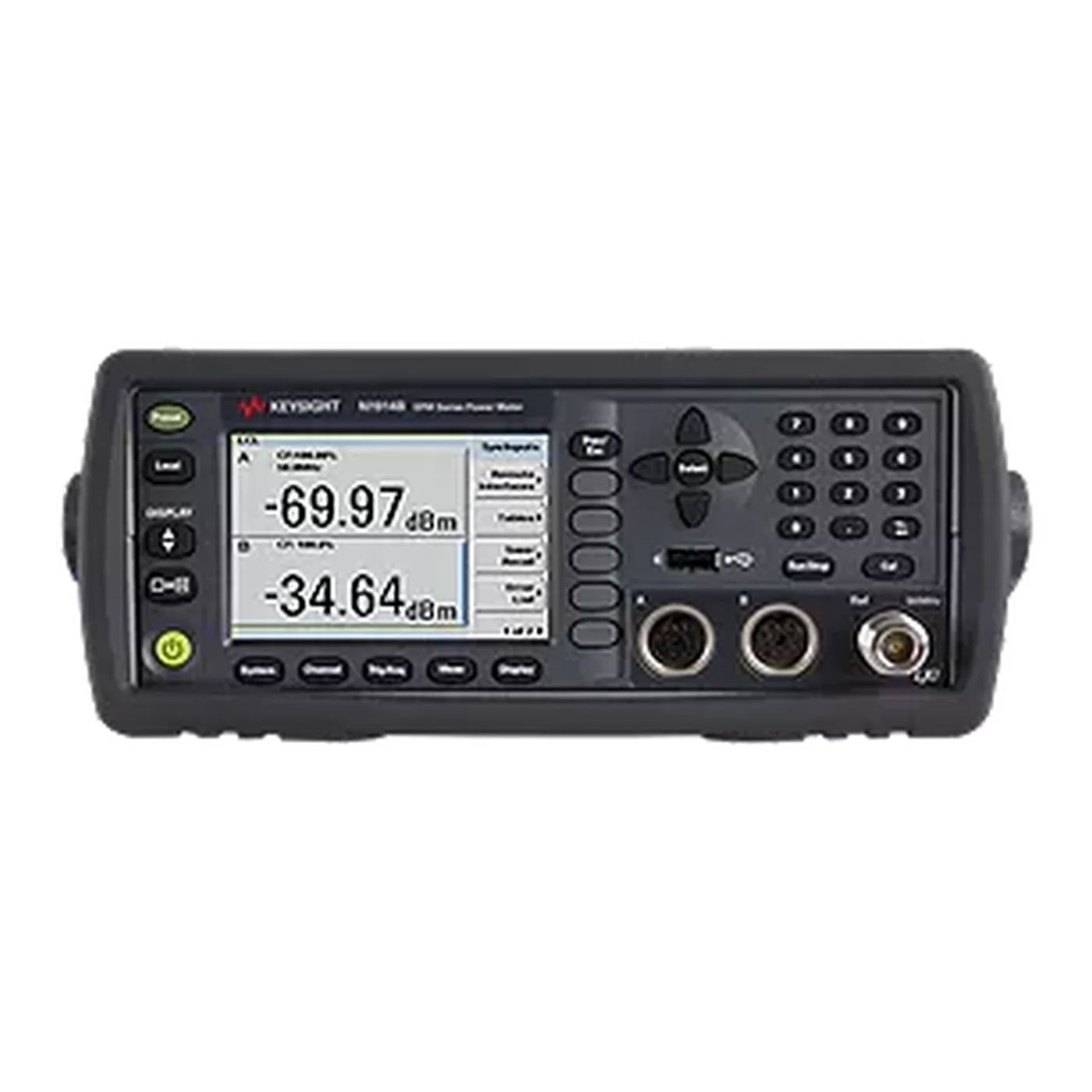

Keysight N1914B 是 EPM B 系列2通道平均功率计，用于实验室、机架系统和现场的连续波及调制信号平均功率测量。通过 USB Host 连接额外 U2000、U8480 或 U2050/60 X-Series USB 传感器后，系统最多可显示 4 个通道。频率范围 DC 至 220 GHz、动态范围 −70 至 +44 dBm 均是传感器相关的系统覆盖。彩色显示、LAN/LXI-C、USB、GPIB、VGA 输出，以及可选外部触发输入/输出，便于升级旧 EPM 测试程序并构建自动频率/功率扫描。
N1914B 型号定位
Keysight N1914B 的产品定位是EPM 平均功率计，主要配置包括USB 扩展后最大通道为 4 channels、主传感器通道为 2 channels、接口为 LAN/LXI-C、USB、GPIB、USB Host、VGA、系统动态范围为 −70 至 +44 dBm（传感器相关）。这些参数决定它更适合用于射频功率测量、信号源校准、放大器与发射机测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
N1914B 的主要配置包括：主传感器通道：2 channels；USB 扩展后最大通道：4 channels；系统频率覆盖：DC 至 220 GHz（传感器相关）；系统动态范围：−70 至 +44 dBm（传感器相关）；测量类型：平均功率；接口：LAN/LXI-C、USB、GPIB、USB Host、VGA。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | N1914B |
| SKU | KEYSIGHT-N1914B |
| 产品类型 | EPM 平均功率计 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 射频功率计 |
核心特点
- 2 个主传感器输入，USB 扩展后最多 4 通道。
- 传感器相关频率覆盖 DC 至 220 GHz。
- 传感器相关动态范围 −70 至 +44 dBm。
- 支持 USB、LAN/LXI-C 与 GPIB 远程控制。
- 彩色 LCD，支持单/分屏和准模拟显示。
- 可选外部触发输入/输出，实现自动频率或功率扫描。
- 向后兼容 N1913A/N1914A 的常见 EPM 工作流程。
典型应用
- 射频平均功率校准
- 功放和发射模块生产测试
- 多通道功率监测
- 台式与机架自动化测量
- 现场 RF 功率验证
- 旧 EPM 测试系统升级
技术参数
核心性能
| 系统频率覆盖 | DC 至 220 GHz（传感器相关） |
|---|---|
| 系统动态范围 | −70 至 +44 dBm（传感器相关） |
通道与接口
| 主传感器通道 | 2 channels |
|---|---|
| USB 扩展后最大通道 | 4 channels |
| 接口 | LAN/LXI-C、USB、GPIB、USB Host、VGA |
其他参数
| 测量类型 | 平均功率 |
|---|
相近型号对比
N1914B 与 N1913B
N1914B 与 N1913B 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N1914B | N1913B |
|---|---|---|
| USB 扩展后最大通道 | 4 channels | 3 channels |
| 主传感器通道 | 2 channels | 1 channels |
选型说明
DC 至 220 GHz 和 −70 至 +44 dBm 是按兼容传感器汇总的系统能力，不是主机直接输入范围。USB 峰值传感器连接到 EPM B 系列时仅用于平均功率测量。询价需确认主通道、USB 扩展、传感器、线缆、前/后面板连接器、触发和校准。
适用边界
- 需要的核心范围超过本页所列 N1914B 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 询价时请同步确认当前供货状态、区域版本与可选替代型号。
询价前建议确认
- 被测频率与功率范围
- 平均功率或峰值/包络测量
- 射频连接器或波导法兰
- 现有功率计与传感器兼容性
- 线缆、适配器和校准证书要求
常见问题
N1914B 有几个主通道？
有 2 个主传感器输入，连接额外 USB 传感器后最多可显示 4 通道。
是否能直接测到 220 GHz？
需要匹配相应毫米波传感器；主机本身不直接接收 RF，最终频段由传感器决定。
是否测量峰值功率？
该型号定位为平均功率计。即使连接 USB 峰值传感器，官方说明也仅支持其平均功率结果。
支持哪些远程接口？
支持 LAN/LXI-C、USB 和 GPIB，并提供 USB Host；外部触发功能依配置。
是否可替代 N1913A/N1914A？
B 系列是其后继平台并强调向后兼容，但仍应核对传感器、线缆、命令和机架配置。
N1914B 与 N1913B 的主要区别是什么？
主要参数差异包括：USB 扩展后最大通道：N1914B 为 4 channels，N1913B 为 3 channels；主传感器通道：N1914B 为 2 channels，N1913B 为 1 channels。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight N1914B 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
