描述
产品概述

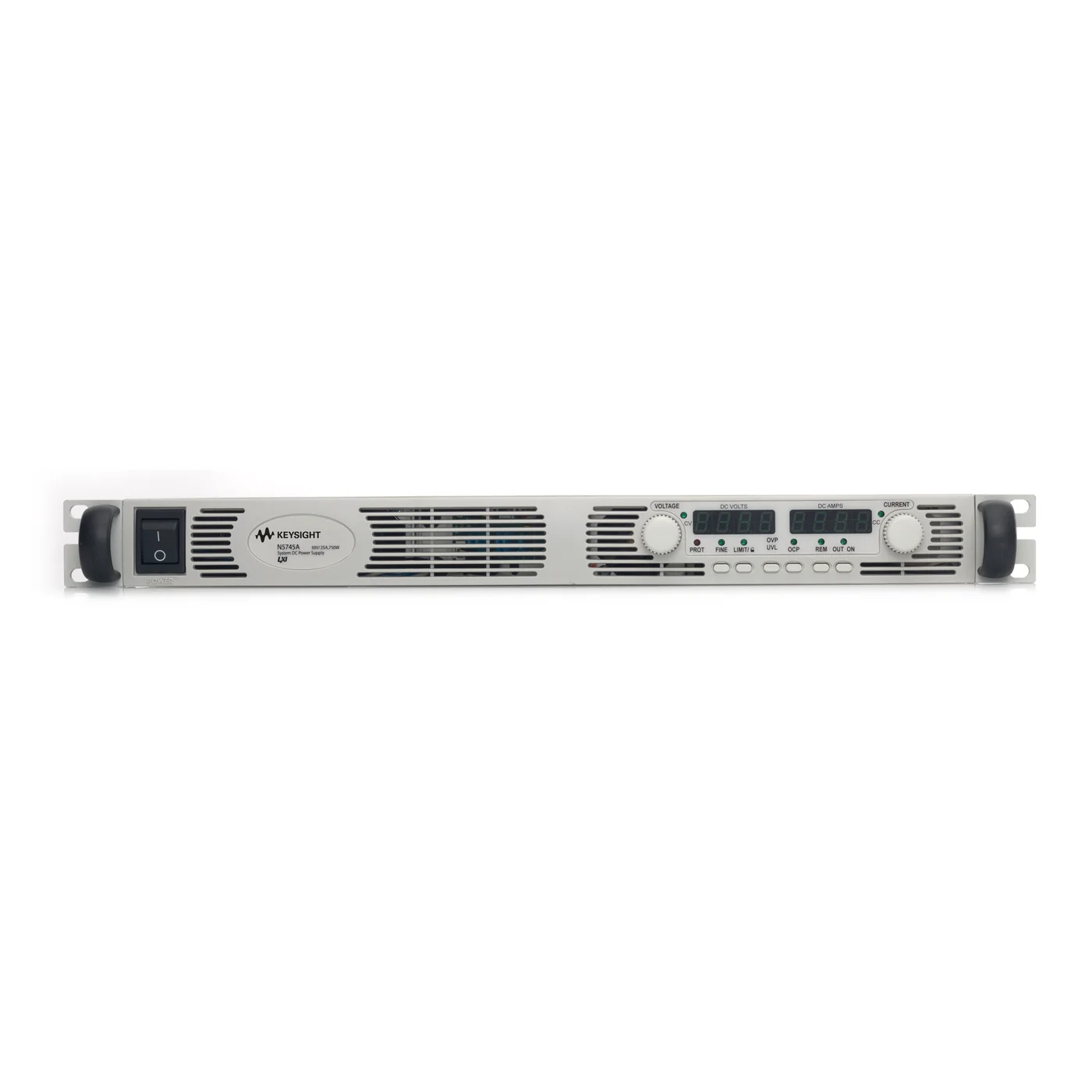

Keysight N5745A 是 N5700 系列单路可编程系统直流电源，最大输出 30 V、25 A，额定功率 750 W，采用 1U 机架尺寸。采用传统矩形输出范围，电压、电流和功率均不得超过额定值。仪器内置电压、电流测量，标配 GPIB、LAN/LXI、USB 2.0 与模拟编程/监视接口，并提供远端感测、过压、过流和过温保护。支持相同额定型号按官方连接要求串联或并联扩展。该型号的交流输入类别为 按订购地区和铭牌确认，实际安装仍须按铭牌、当地电网、配电容量、断路器和厂商接线要求确认。
N5745A 型号定位
Keysight N5745A 的产品定位是系统直流电源，主要配置包括最大输出电压为 30 V、最大输出电流为 25 A、输出通道为 1、远程接口为 GPIB、LAN/LXI、USB 2.0 与模拟编程/监视接口。这些参数决定它更适合用于研发与实验室供电、器件特性测试、电池与能源测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
N5745A 的主要配置包括：输出通道：1；最大输出电压：30 V；最大输出电流：25 A；额定输出功率：750 W；输出特性：采用传统矩形输出范围，电压、电流和功率均不得超过额定值；机架高度：1U；远程接口：GPIB、LAN/LXI、USB 2.0 与模拟编程/监视接口；交流输入类别：按订购地区和铭牌确认。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | N5745A |
| SKU | KEYSIGHT-N5745A |
| 产品类型 | 系统直流电源 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 电源、电子负载与源表 |
核心特点
- 单路最大输出：30 V、25 A；额定功率 750 W。
- 1U 高密度机架式结构。
- 采用传统矩形输出范围，电压、电流和功率均不得超过额定值。
- 内置输出电压和电流测量。
- 标配 GPIB、LAN/LXI、USB 2.0 与模拟编程/监视接口。
- 支持远端感测以及过压、过流、过温保护。
- 支持相同额定型号按官方连接要求串联或并联扩展。
- 交流输入类别：按订购地区和铭牌确认，最终以产品铭牌和安装指南为准。
典型应用
- 航空航天与国防 ATE
- 汽车电子和高压部件验证
- 通信电源与 DC-DC 转换器测试
- 器件老化和生产测试
- 储能、逆变器与工业电源研发
- 大功率自动测试系统
技术参数
核心性能
| 最大输出电压 | 30 V |
|---|---|
| 最大输出电流 | 25 A |
| 额定输出功率 | 750 W |
通道与接口
| 输出通道 | 1 |
|---|---|
| 远程接口 | GPIB、LAN/LXI、USB 2.0 与模拟编程/监视接口 |
其他参数
| 输出特性 | 采用传统矩形输出范围，电压、电流和功率均不得超过额定值 |
|---|---|
| 机架高度 | 1U |
| 交流输入类别 | 按订购地区和铭牌确认 |
相近型号对比
N5745A 与 N5741A
N5745A 与 N5741A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N5745A | N5741A |
|---|---|---|
| 最大输出电压 | 30 V | 6 V |
| 最大输出电流 | 25 A | 100 A |
| 额定输出功率 | 750 W | 600 W |
N5745A 与 N5742A
N5745A 与 N5742A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N5745A | N5742A |
|---|---|---|
| 最大输出电压 | 30 V | 8 V |
| 最大输出电流 | 25 A | 90 A |
| 额定输出功率 | 750 W | 720 W |
N5745A 与 N5743A
N5745A 与 N5743A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N5745A | N5743A |
|---|---|---|
| 最大输出电压 | 30 V | 12.5 V |
| 最大输出电流 | 25 A | 60 A |
N5745A 与 N5744A
N5745A 与 N5744A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N5745A | N5744A |
|---|---|---|
| 最大输出电压 | 30 V | 20 V |
| 最大输出电流 | 25 A | 38 A |
| 额定输出功率 | 750 W | 760 W |
N5745A 与 N5746A
N5745A 与 N5746A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N5745A | N5746A |
|---|---|---|
| 最大输出电压 | 30 V | 40 V |
| 最大输出电流 | 25 A | 19 A |
| 额定输出功率 | 750 W | 760 W |
N5745A 与 N5747A
N5745A 与 N5747A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N5745A | N5747A |
|---|---|---|
| 最大输出电压 | 30 V | 60 V |
| 最大输出电流 | 25 A | 12.5 A |
选型说明
N5745A 的准确额定值为 30 V、25 A、750 W，机架高度 1U，交流输入类别 按订购地区和铭牌确认。采用传统矩形输出范围，电压、电流和功率均不得超过额定值。询价和系统设计时请同时提供实际负载工作点、持续/峰值功率、交流配电条件、散热风道、输出线径、端接、远端感测、机架深度和校准要求。高压或大电流连接必须由具备资质的人员按安全规范实施。
适用边界
- 需要的核心范围超过本页所列 N5745A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 目标电压、电流和功率范围
- 通道数、极性与源/载模式
- 动态、脉冲、回馈或测量功能
- 交流输入、机架和散热条件
- 线缆、接口、软件与校准要求
常见问题
Keysight N5745A 的额定输出是多少？
最大 30 V、25 A，额定功率 750 W。
最高电压和最高电流可以同时输出吗？
只要电压、电流和额定功率三个边界同时满足；不得超过任何一项额定值。
有哪些控制接口？
标配 GPIB、LAN/LXI、USB 2.0 与模拟编程/监视接口。
能否扩展更大功率？
支持相同额定型号按官方连接要求串联或并联扩展，同时必须遵守接地、均流、线缆和保护要求。
询价前需要提供什么？
请提供负载电压/电流曲线、持续与峰值功率、交流输入、并机数量、机架、线缆和校准要求。
N5745A 与 N5741A 的主要区别是什么？
主要参数差异包括：最大输出电压：N5745A 为 30 V，N5741A 为 6 V；最大输出电流：N5745A 为 25 A，N5741A 为 100 A；额定输出功率：N5745A 为 750 W，N5741A 为 600 W。除此之外，还应核对选件、附件、接口和完整订货号。
N5745A 与 N5742A 的主要区别是什么？
主要参数差异包括：最大输出电压：N5745A 为 30 V，N5742A 为 8 V；最大输出电流：N5745A 为 25 A，N5742A 为 90 A；额定输出功率：N5745A 为 750 W，N5742A 为 720 W。除此之外，还应核对选件、附件、接口和完整订货号。
N5745A 与 N5743A 的主要区别是什么？
主要参数差异包括：最大输出电压：N5745A 为 30 V，N5743A 为 12.5 V；最大输出电流：N5745A 为 25 A，N5743A 为 60 A。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight N5745A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
