描述
产品概述

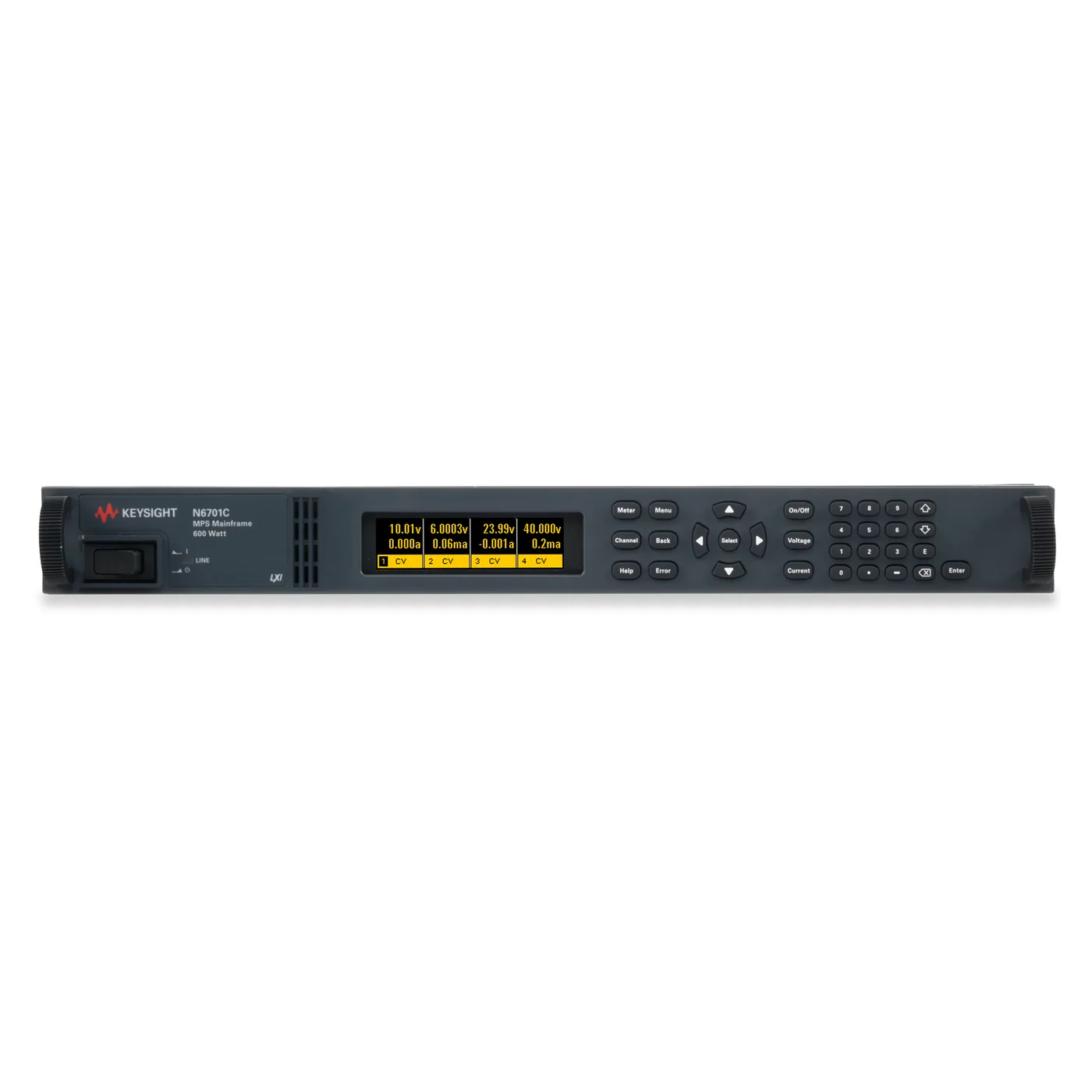

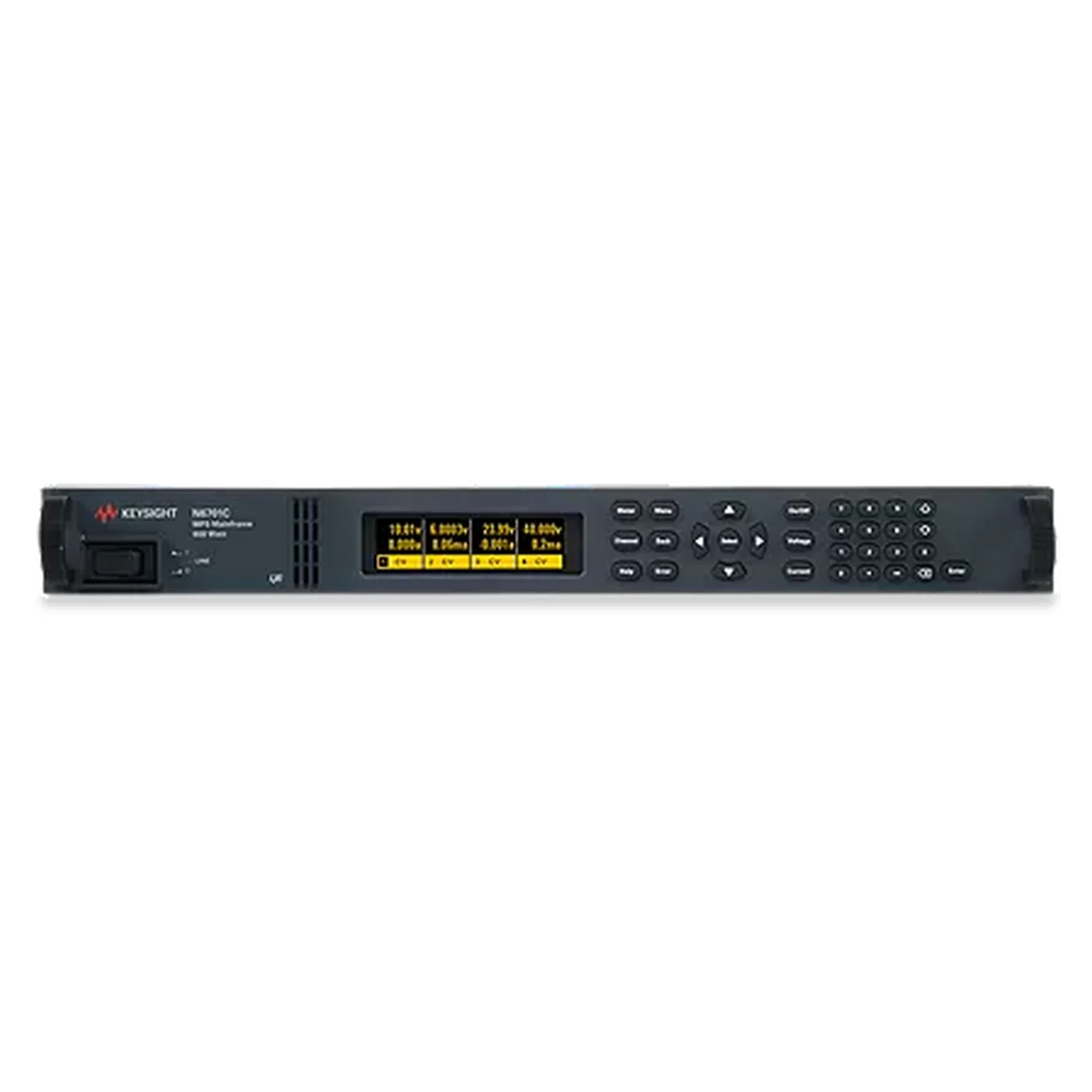

Keysight N6701C 是 N6700C 系列 1U、4 插槽模块化电源系统主机，总模块功率能力为 600 W。主机可按应用混合安装 1 至 4 块 N6700 系列直流电源、精密源测量单元和电子负载模块，支持 GPIB、LAN、USB 与 LXI 自动化。100 至 240 VAC 输入均可提供 600 W 模块总功率。主机本身不提供固定电压或电流输出，实际通道数、输出范围、源/吸收象限和测量性能全部取决于已安装模块。
N6701C 型号定位
Keysight N6701C 的产品定位是模块化电源/SMU 主机，主要配置包括交流输入功率说明为 100 至 240 VAC 输入均可提供 600 W 模块总功率、兼容模块数量为 1 至 4 块 N6700 系列模块、模块总功率为 600 W、远程接口为 GPIB、LAN、USB；LXI。这些参数决定它更适合用于研发与实验室供电、器件特性测试、电池与能源测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
N6701C 的主要配置包括：机箱形式：1U、4 插槽；模块总功率：600 W；交流输入功率说明：100 至 240 VAC 输入均可提供 600 W 模块总功率；兼容模块数量：1 至 4 块 N6700 系列模块；远程接口：GPIB、LAN、USB；LXI；控制与触发：支持 inhibit、故障耦合和数字触发。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | N6701C |
| SKU | KEYSIGHT-N6701C |
| 产品类型 | 模块化电源/SMU 主机 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 电源、电子负载与源表 |
核心特点
- 1U 机架高度和 4 个模块插槽。
- 模块总功率能力 600 W。
- 支持 1 至 4 块 N6700 系列模块混合配置。
- 标准 GPIB、LAN 和 USB 接口，符合 LXI。
- 支持 inhibit、故障耦合和数字触发。
- 空插槽必须安装适用填充面板。
- 100 至 240 VAC 输入均可提供 600 W 模块总功率。
典型应用
- 自动测试系统可编程供电
- 多路器件功能测试
- 电池耗电与充放电分析
- 精密 SMU 源测量
- 多通道电源时序验证
- 研发与生产线电源系统
技术参数
核心性能
| 模块总功率 | 600 W |
|---|---|
| 交流输入功率说明 | 100 至 240 VAC 输入均可提供 600 W 模块总功率 |
通道与接口
| 远程接口 | GPIB、LAN、USB；LXI |
|---|---|
| 控制与触发 | 支持 inhibit、故障耦合和数字触发 |
配置与兼容
| 兼容模块数量 | 1 至 4 块 N6700 系列模块 |
|---|
其他参数
| 机箱形式 | 1U、4 插槽 |
|---|
选型说明
N6701C 的主机功率上限为 600 W，且需按交流输入条件核对。每块模块占 1 或 2 个插槽，模块额定功率之和可能超过主机可分配功率；此时必须规划功率分配。询价应列出全部模块、插槽数量、交流输入、空槽填充板、机架安装、触发和线缆要求。
适用边界
- 需要的核心范围超过本页所列 N6701C 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 该产品涉及模块化配置，最终能力取决于 1U、4 插槽，主机和模块必须作为一套系统确认。
询价前建议确认
- 目标电压、电流和功率范围
- 通道数、极性与源/载模式
- 动态、脉冲、回馈或测量功能
- 交流输入、机架和散热条件
- 线缆、接口、软件与校准要求
常见问题
Keysight N6701C 有多少插槽？
提供 4 个模块插槽，可安装 1 至 4 块模块；部分高功率模块占用两个插槽。
主机自带输出吗？
不自带固定输出，电压、电流、功率和测量能力由另购模块决定。
总输出功率是多少？
主机额定模块总功率为 600 W；100 至 240 VAC 输入均可提供 600 W 模块总功率。
模块功率之和能否超过主机功率？
可以安装，但运行时组合输出不能超过主机可用功率，否则会触发保护关闭全部输出。
有哪些远程接口？
标准支持 GPIB、LAN 和 USB，并符合 LXI。
选型提示：Keysight N6701C 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
