描述
产品概述

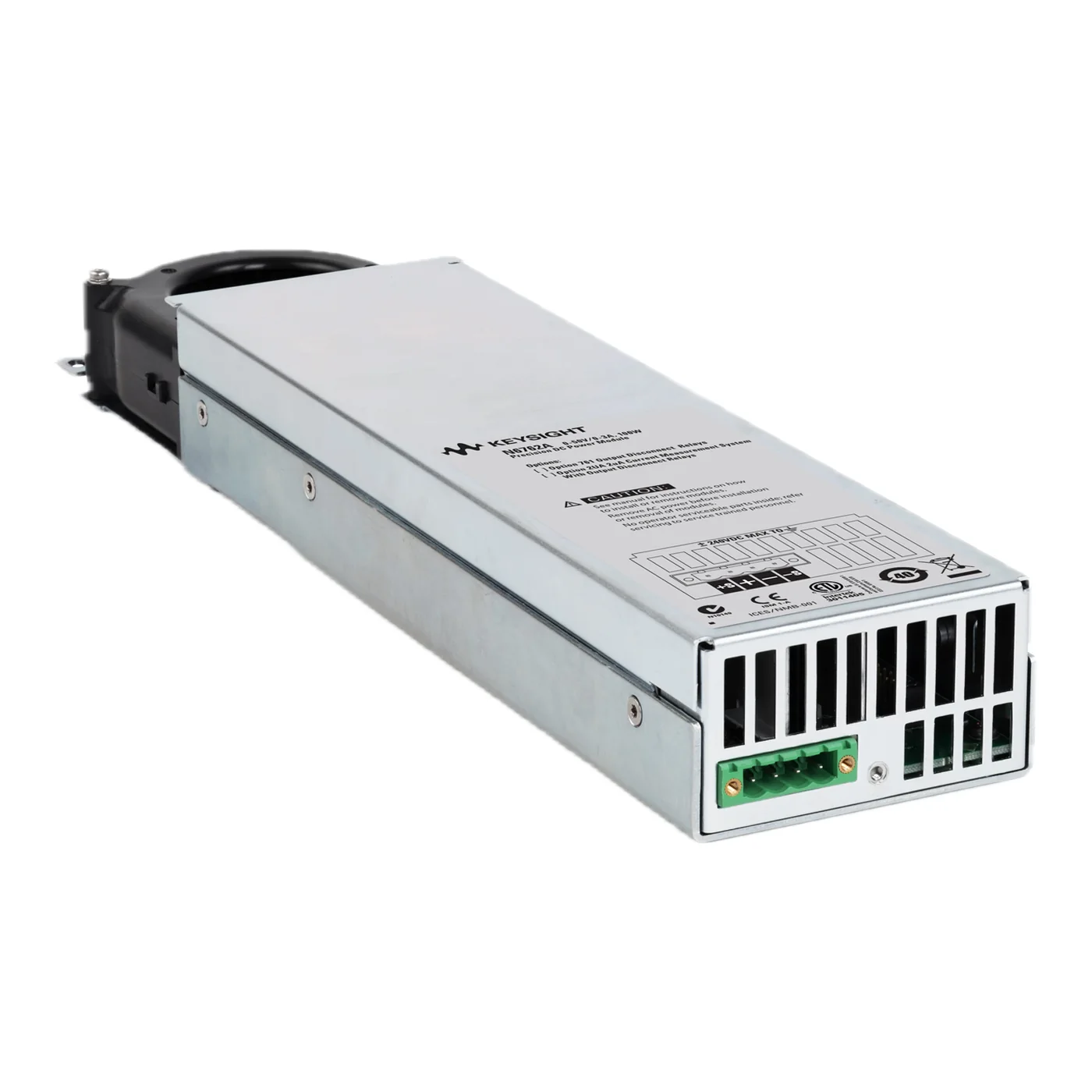

Keysight N6765A 是 N6700 模块化电源系统的精密自动量程型直流电源模块，单路输出额定为 20 V、50 A、500 W，占用 N6700 系列主机 2 个插槽。该模块在额定功率包络内自动调整电压/电流组合，并支持高精度多量程电压/电流编程与测量、远端感测、输出序列和保护功能。模块本身不能独立工作，必须安装在兼容的 N6700C/N6701C/N6702C 低矮型主机或支持该模块的 N6705C 直流电源分析仪中；主机的总功率、空余插槽和固件兼容性需与其他模块一起核算。 最高电压、最高电流与额定功率是三个独立边界，不能理解为最高电压和最高电流可同时输出。
N6765A 型号定位
Keysight N6765A 的产品定位是精密自动量程型直流电源模块，主要配置包括CV 纹波与噪声（rms）为 1 mV、主机插槽占用为 2、系统接口为 通过主机提供 GPIB、LAN/LXI、USB、输出功率为 500 W。这些参数决定它更适合用于研发与实验室供电、器件特性测试、电池与能源测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
N6765A 的主要配置包括：模块类型：精密自动量程型；输出电压：20 V；输出电流：50 A；输出功率：500 W；主机插槽占用：2；CV 纹波与噪声（rms）：1 mV；系统接口：通过主机提供 GPIB、LAN/LXI、USB。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | N6765A |
| SKU | KEYSIGHT-N6765A |
| 产品类型 | 精密自动量程型直流电源模块 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 电源、电子负载与源表 |
核心特点
- 单路输出额定：20 V、50 A、500 W。
- 性能类别：精密自动量程型；在额定功率包络内自动调整电压/电流组合。
- 占用 N6700 系列主机 2 个插槽。
- 恒压输出纹波和噪声（20 Hz–20 MHz，rms）：1 mV。
- 高精度多量程电压/电流编程与测量。
- 支持远端感测、过压、过流和过温保护。
- 装入主机后可利用主机的 GPIB、LAN/LXI 与 USB 接口进行系统控制。
典型应用
- 自动测试系统多路供电
- 器件与电路板设计验证
- 电源时序和启动测试
- 通信与工业电子生产测试
- 功耗特性和瞬态响应分析
- 模块化研发测试平台
技术参数
核心性能
| 输出电压 | 20 V |
|---|---|
| 输出电流 | 50 A |
| 输出功率 | 500 W |
| CV 纹波与噪声（rms） | 1 mV |
通道与接口
| 主机插槽占用 | 2 |
|---|---|
| 系统接口 | 通过主机提供 GPIB、LAN/LXI、USB |
配置与兼容
| 模块类型 | 精密自动量程型 |
|---|
相近型号对比
N6765A 与 N6761A
N6765A 与 N6761A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N6765A | N6761A |
|---|---|---|
| CV 纹波与噪声（rms） | 1 mV | 0.35 mV |
| 主机插槽占用 | 2 | 1 |
| 输出功率 | 500 W | 50 W |
| 输出电压 | 20 V | 50 V |
| 输出电流 | 50 A | 1.5 A |
N6765A 与 N6762A
N6765A 与 N6762A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N6765A | N6762A |
|---|---|---|
| CV 纹波与噪声（rms） | 1 mV | 0.35 mV |
| 主机插槽占用 | 2 | 1 |
| 输出功率 | 500 W | 100 W |
| 输出电压 | 20 V | 50 V |
| 输出电流 | 50 A | 3 A |
N6765A 与 N6763A
N6765A 与 N6763A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N6765A | N6763A |
|---|---|---|
| 输出功率 | 500 W | 300 W |
N6765A 与 N6764A
N6765A 与 N6764A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N6765A | N6764A |
|---|---|---|
| 输出功率 | 500 W | 300 W |
| 输出电压 | 20 V | 60 V |
| 输出电流 | 50 A | 20 A |
N6765A 与 N6766A
N6765A 与 N6766A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N6765A | N6766A |
|---|---|---|
| 输出电压 | 20 V | 60 V |
| 输出电流 | 50 A | 17 A |
N6765A 与 N6731B
N6765A 与 N6731B 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N6765A | N6731B |
|---|---|---|
| CV 纹波与噪声（rms） | 1 mV | 2 mV |
| 主机插槽占用 | 2 | 1 |
| 模块类型 | 精密自动量程型 | 基础型 |
| 输出功率 | 500 W | 50 W |
| 输出电压 | 20 V | 5 V |
选型说明
N6765A 为 精密自动量程型模块，额定 20 V、50 A、500 W，占用 2 个主机插槽。选型时需核对兼容主机、主机总功率、插槽占用、其他模块组合、输出线和远端感测线。自动量程工作点必须落在额定功率包络内，不能直接用最高电压乘以最高电流。 输出断开或极性反转继电器属于选件，不能按标配描述。
适用边界
- 需要的核心范围超过本页所列 N6765A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 该产品涉及模块化配置，最终能力取决于 精密自动量程型，主机和模块必须作为一套系统确认。
询价前建议确认
- 目标电压、电流和功率范围
- 通道数、极性与源/载模式
- 动态、脉冲、回馈或测量功能
- 交流输入、机架和散热条件
- 线缆、接口、软件与校准要求
常见问题
Keysight N6765A 能否独立使用？
不能。它是 N6700 系列插入式模块，必须安装在兼容主机中。
额定输出是多少？
单路额定为 20 V、50 A、500 W。
占用几个主机插槽？
占用 2 个插槽，同时还要核算主机总功率。
是否支持远程控制？
模块通过主机控制；N6700C 系列主机通常提供 GPIB、LAN/LXI 和 USB。
询价需提供哪些信息？
请提供主机型号、现有模块、所需通道数、负载工作点、线缆、继电器选件及校准要求。
N6765A 与 N6761A 的主要区别是什么？
主要参数差异包括：CV 纹波与噪声（rms）：N6765A 为 1 mV，N6761A 为 0.35 mV；主机插槽占用：N6765A 为 2，N6761A 为 1；输出功率：N6765A 为 500 W，N6761A 为 50 W。除此之外，还应核对选件、附件、接口和完整订货号。
N6765A 与 N6762A 的主要区别是什么？
主要参数差异包括：CV 纹波与噪声（rms）：N6765A 为 1 mV，N6762A 为 0.35 mV；主机插槽占用：N6765A 为 2，N6762A 为 1；输出功率：N6765A 为 500 W，N6762A 为 100 W。除此之外，还应核对选件、附件、接口和完整订货号。
N6765A 与 N6763A 的主要区别是什么？
主要参数差异包括：输出功率：N6765A 为 500 W，N6763A 为 300 W。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight N6765A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
