产品概述

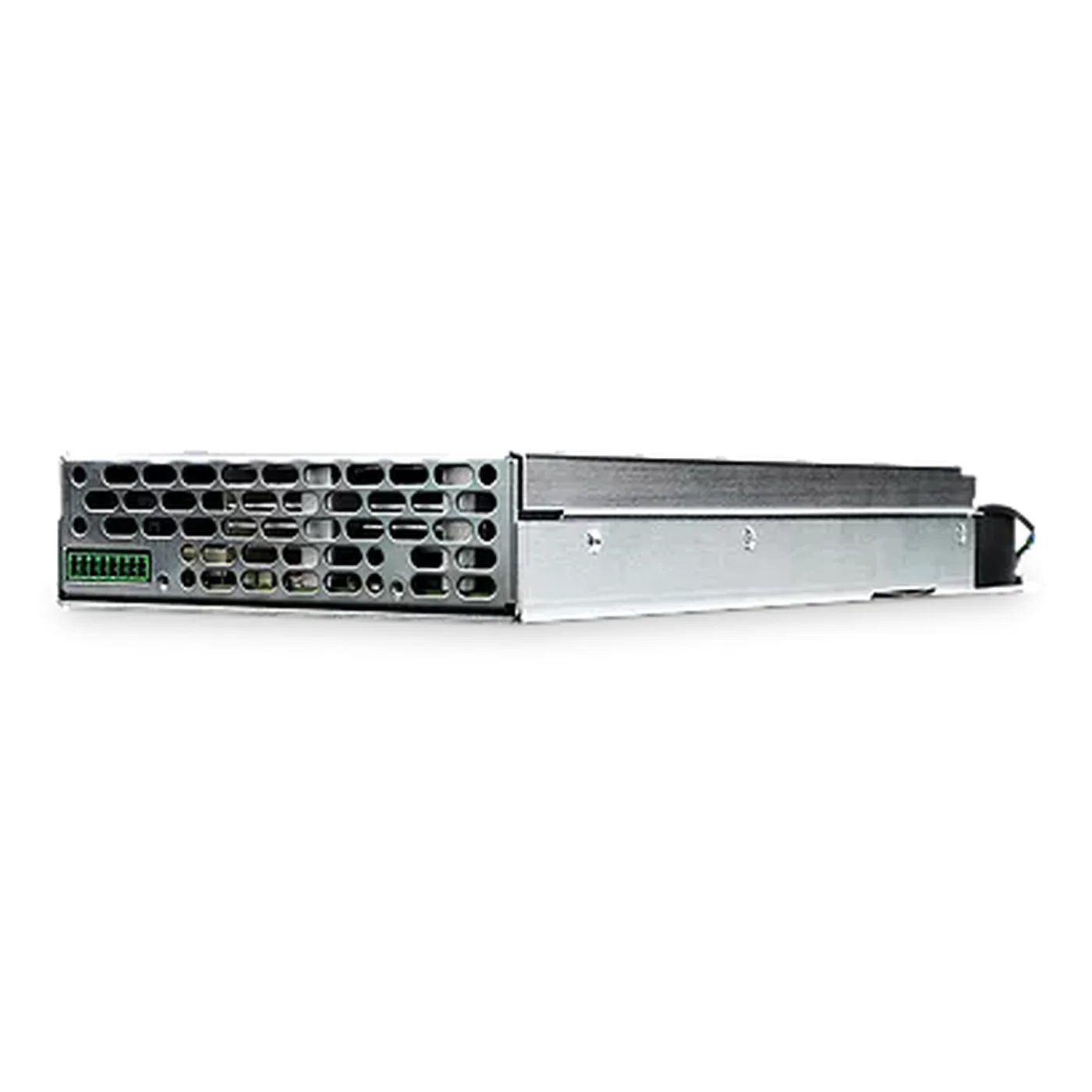

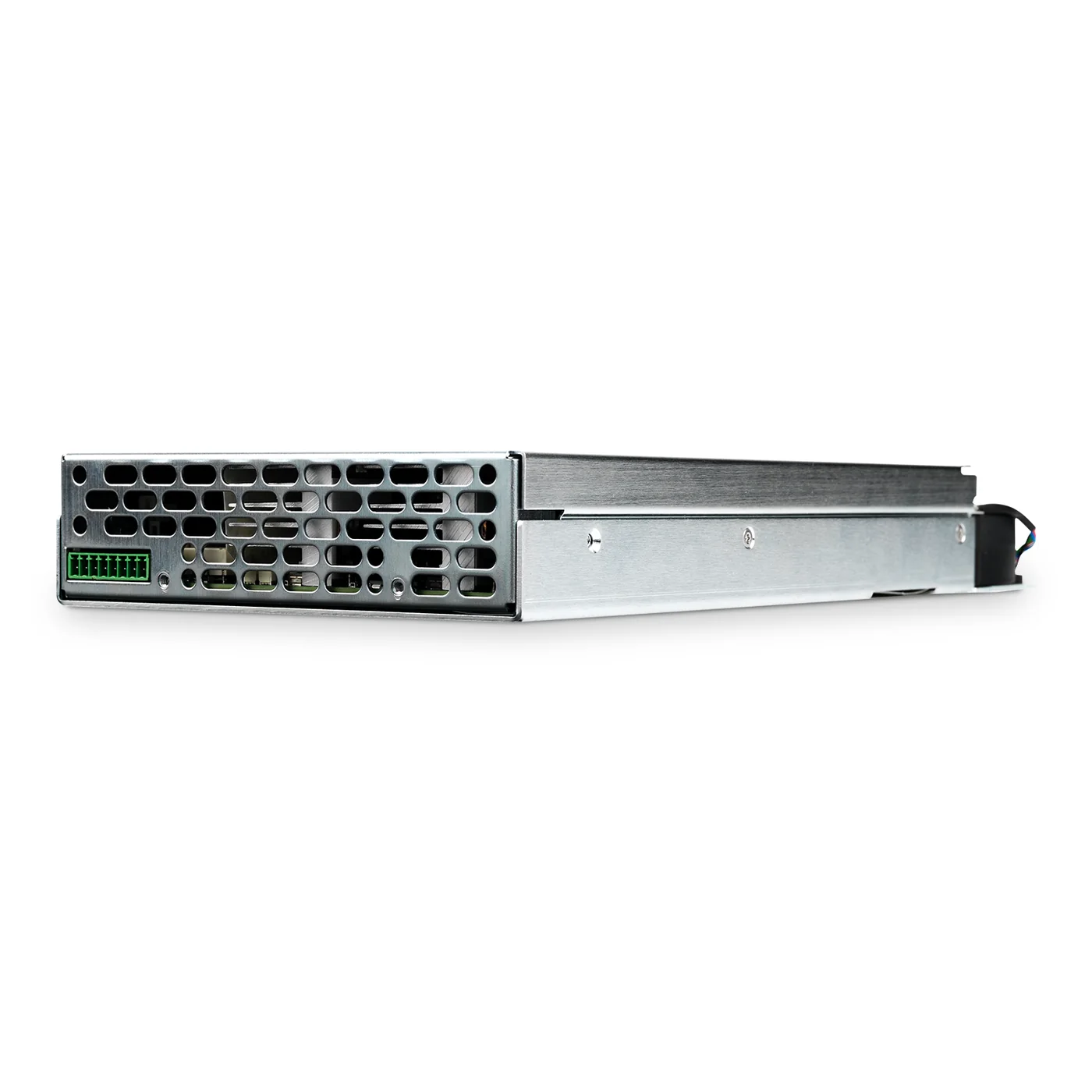

Keysight N6786A 是面向大功率高级功能测试的 N6700 系列两象限直流源测量模块，提供 20 V / 15 V / 10 V / 6 V 电压量程、±4 A / ±5 A / ±6.7 A / ±8 A 电流量程和 80 W 功率。它可源出电流，也可吸收来自被测电池或设备的电流，并同步记录电压和电流；无缝电流量程与高电流功能测试测量。模块必须安装在兼容的 N6700C 低矮型主机或 N6705C 直流电源分析仪中。双槽结构会直接影响主机可用插槽和系统总功率。
N6786A 型号定位
Keysight N6786A 的产品定位是两象限直流源测量模块（SMU），主要配置包括最大功率为 80 W、电压量程为 20 V / 15 V / 10 V / 6 V、电流量程为 ±4 A / ±5 A / ±6.7 A / ±8 A、工作象限为 两象限。这些参数决定它更适合用于研发与实验室供电、器件特性测试、电池与能源测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
N6786A 的主要配置包括：应用定位：大功率高级功能测试；工作象限：两象限；电压量程：20 V / 15 V / 10 V / 6 V；电流量程：±4 A / ±5 A / ±6.7 A / ±8 A；最大功率：80 W；模块宽度：双槽；平台：N6700C / N6701C / N6702C / N6705C 系列主机。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | N6786A |
| SKU | KEYSIGHT-N6786A |
| 产品类型 | 两象限直流源测量模块（SMU） |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 电源、电子负载与源表 |
核心特点
- 两象限源/吸收工作，适用于大功率高级功能测试。
- 电压量程 20 V / 15 V / 10 V / 6 V。
- 电流量程 ±4 A / ±5 A / ±6.7 A / ±8 A。
- 最大功率 80 W。
- 模块宽度：双槽。
- 无缝电流量程与高电流功能测试测量。
- 支持任意波形、数据记录、LIST 与四线远端感测。
- 适配 N6700 系列主机平台。
典型应用
- 移动设备电池耗电分析
- IoT 与医疗设备功耗测试
- 电池模拟和充放电验证
- 器件上电时序与功能测试
- 动态电流波形记录
- 自动化电源特性测试
技术参数
核心性能
| 电压量程 | 20 V / 15 V / 10 V / 6 V |
|---|---|
| 电流量程 | ±4 A / ±5 A / ±6.7 A / ±8 A |
| 最大功率 | 80 W |
配置与兼容
| 模块宽度 | 双槽 |
|---|
其他参数
| 应用定位 | 大功率高级功能测试 |
|---|---|
| 工作象限 | 两象限 |
| 平台 | N6700C / N6701C / N6702C / N6705C 系列主机 |
相近型号对比
N6786A 与 N6781A
N6786A 与 N6781A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N6786A | N6781A |
|---|---|---|
| 应用定位 | 大功率高级功能测试 | 电池耗电分析 |
| 最大功率 | 80 W | 20 W |
| 模块宽度 | 双槽 | 单槽 |
| 电压量程 | 20 V / 15 V / 10 V / 6 V | 20 V / 6 V |
| 电流量程 | ±4 A / ±5 A / ±6.7 A / ±8 A | ±1 A / ±3 A |
N6786A 与 N6785A
N6786A 与 N6785A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N6786A | N6785A |
|---|---|---|
| 应用定位 | 大功率高级功能测试 | 大功率电池耗电分析 |
选型说明
N6786A 的配置边界是 20 V / 15 V / 10 V / 6 V、±4 A / ±5 A / ±6.7 A / ±8 A、80 W 和 双槽。N6781A/N6785A 面向电池耗电分析并提供辅助电压输入和可编程输出电阻；N6782A/N6786A 更侧重功能测试。询价时需同时确认主机、插槽功率、输出线、远端感测、辅助输入、软件和校准。
适用边界
- 需要的核心范围超过本页所列 N6786A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 该产品涉及模块化配置，最终能力取决于 双槽，主机和模块必须作为一套系统确认。
- 询价时请同步确认当前供货状态、区域版本与可选替代型号。
询价前建议确认
- 目标电压、电流和功率范围
- 通道数、极性与源/载模式
- 动态、脉冲、回馈或测量功能
- 交流输入、机架和散热条件
- 线缆、接口、软件与校准要求
常见问题
Keysight N6786A 的输出范围是多少？
电压量程 20 V / 15 V / 10 V / 6 V，电流量程 ±4 A / ±5 A / ±6.7 A / ±8 A，最大功率 80 W。
它是几象限模块？
该型号为两象限 SMU，可源出并吸收电流，适合电池与设备功耗测试。
能否独立使用？
不能，必须安装在兼容的 N6700C 系列主机或 N6705C 直流电源分析仪中。
占用几个插槽？
该型号为双槽模块。
如何选择电池分析或功能测试型号？
电池耗电型号增加辅助电压输入和可编程输出电阻；功能测试型号侧重快速、通用的源与测量。
N6786A 与 N6781A 的主要区别是什么？
主要参数差异包括：应用定位：N6786A 为 大功率高级功能测试，N6781A 为 电池耗电分析；最大功率：N6786A 为 80 W，N6781A 为 20 W；模块宽度：N6786A 为 双槽，N6781A 为 单槽。除此之外，还应核对选件、附件、接口和完整订货号。
N6786A 与 N6785A 的主要区别是什么？
主要参数差异包括：应用定位：N6786A 为 大功率高级功能测试，N6785A 为 大功率电池耗电分析。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight N6786A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
