描述
产品概述

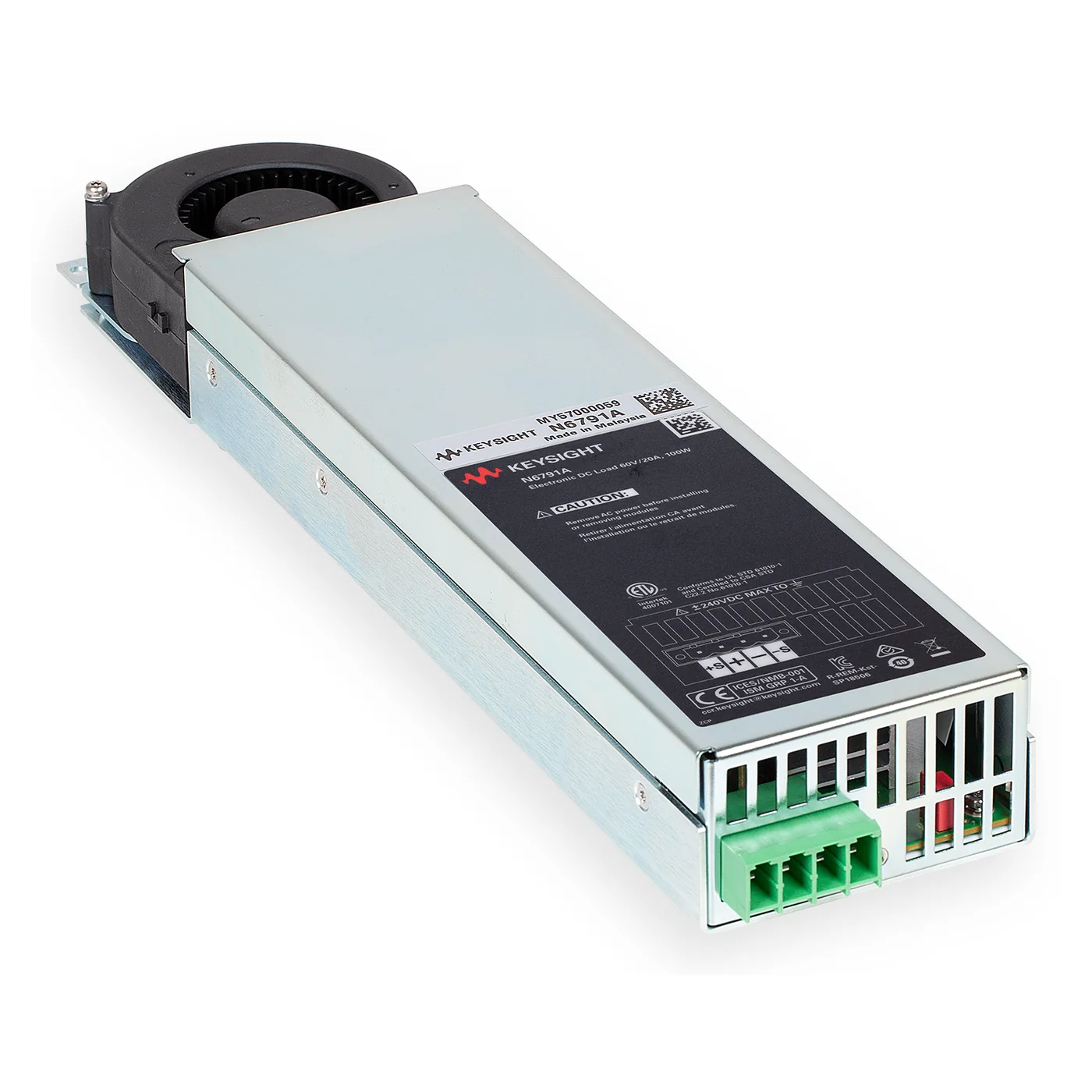

Keysight N6791A 是 N6700 系列模块化直流电子负载，提供 1 个输入，额定输入能力为 60 V、20 A、100 W，结构为 单宽插入式模块。支持 CC、CV、CR、CP 等电子负载模式，可进行动态负载、序列、保护和内置电压/电流/功率测量。吸收的直流功率在设备内部耗散，不具备电网回馈功能。需安装在 N6700C 系列兼容主机中，不能脱离兼容主机独立工作。选型时需要把电压、电流、功率、最低工作电压和瞬态响应作为共同边界核对，不能仅按一个最大值选择。
N6791A 型号定位
Keysight N6791A 的产品定位是模块化直流电子负载，主要配置包括最大吸收功率为 100 W、最大输入电压为 60 V、最大输入电流为 20 A、输入通道为 1。这些参数决定它更适合用于研发与实验室供电、器件特性测试、电池与能源测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
N6791A 的主要配置包括：输入通道：1；最大输入电压：60 V；最大输入电流：20 A；最大吸收功率：100 W；结构：单宽插入式模块；负载模式：CC、CV、CR、CP 等；能量处理：内部耗散，非回馈。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | N6791A |
| SKU | KEYSIGHT-N6791A |
| 产品类型 | 模块化直流电子负载 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 电源、电子负载与源表 |
核心特点
- 额定输入能力：60 V、20 A、100 W。
- 输入通道数：1；结构：单宽插入式模块。
- 支持 CC、CV、CR、CP 等电子负载模式。
- 支持动态负载及电压、电流、功率测量。
- 吸收的直流功率在设备内部耗散，不具备电网回馈功能。
- 需安装在 N6700C 系列兼容主机中，不能脱离兼容主机独立工作。
- 提供过压、过流、过功率和过温等保护。
典型应用
- AC-DC 与 DC-DC 电源测试
- 电池和储能模块放电测试
- 服务器与通信电源验证
- LED 驱动与太阳能器件测试
- 汽车功率电子测试
- 生产自动测试和老化筛选
技术参数
核心性能
| 最大输入电压 | 60 V |
|---|---|
| 最大输入电流 | 20 A |
| 最大吸收功率 | 100 W |
通道与接口
| 输入通道 | 1 |
|---|
配置与兼容
| 结构 | 单宽插入式模块 |
|---|
其他参数
| 负载模式 | CC、CV、CR、CP 等 |
|---|---|
| 能量处理 | 内部耗散，非回馈 |
相近型号对比
N6791A 与 EL34143A
N6791A 与 EL34143A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N6791A | EL34143A |
|---|---|---|
| 最大吸收功率 | 100 W | 350 W |
| 最大输入电压 | 60 V | 150 V |
| 最大输入电流 | 20 A | 60 A |
| 结构 | 单宽插入式模块 | 台式 |
N6791A 与 EL34243A
N6791A 与 EL34243A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N6791A | EL34243A |
|---|---|---|
| 最大吸收功率 | 100 W | 每输入 300 W、总计 600 W |
| 最大输入电压 | 60 V | 每输入 150 V |
| 最大输入电流 | 20 A | 每输入 60 A |
| 结构 | 单宽插入式模块 | 台式 |
| 输入通道 | 1 | 2 |
N6791A 与 EL4913A
N6791A 与 EL4913A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N6791A | EL4913A |
|---|---|---|
| 最大吸收功率 | 100 W | 2 kW |
| 最大输入电压 | 60 V | 80 V |
| 最大输入电流 | 20 A | 40 A |
| 结构 | 单宽插入式模块 | 1U |
| 能量处理 | 内部耗散，非回馈 | 回馈交流电网 |
N6791A 与 EL4915A
N6791A 与 EL4915A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N6791A | EL4915A |
|---|---|---|
| 最大吸收功率 | 100 W | 2 kW |
| 最大输入电压 | 60 V | 500 V |
| 最大输入电流 | 20 A | 12 A |
| 结构 | 单宽插入式模块 | 1U |
| 能量处理 | 内部耗散，非回馈 | 回馈交流电网 |
N6791A 与 EL4916A
N6791A 与 EL4916A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N6791A | EL4916A |
|---|---|---|
| 最大吸收功率 | 100 W | 2 kW |
| 最大输入电压 | 60 V | 800 V |
| 最大输入电流 | 20 A | 8 A |
| 结构 | 单宽插入式模块 | 1U |
| 能量处理 | 内部耗散，非回馈 | 回馈交流电网 |
N6791A 与 EL4923A
N6791A 与 EL4923A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | N6791A | EL4923A |
|---|---|---|
| 最大吸收功率 | 100 W | 4 kW |
| 最大输入电压 | 60 V | 80 V |
| 最大输入电流 | 20 A | 80 A |
| 结构 | 单宽插入式模块 | 1U |
| 能量处理 | 内部耗散，非回馈 | 回馈交流电网 |
选型说明
N6791A 的准确额定输入为 60 V、20 A、100 W，1 输入，单宽插入式模块。负载工作点必须同时满足最大电压、电流、功率和最低工作电压；动态测试还需核对转换速率、带宽、采样和线缆寄生参数。需安装在 N6700C 系列兼容主机中，不能脱离兼容主机独立工作。询价时请提供被测电源曲线、瞬态要求、接口、线缆、机架、交流配电和校准需求。
适用边界
- 需要的核心范围超过本页所列 N6791A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 该产品涉及模块化配置，最终能力取决于 单宽插入式模块，主机和模块必须作为一套系统确认。
- 询价时请同步确认当前供货状态、区域版本与可选替代型号。
询价前建议确认
- 目标电压、电流和功率范围
- 通道数、极性与源/载模式
- 动态、脉冲、回馈或测量功能
- 交流输入、机架和散热条件
- 线缆、接口、软件与校准要求
常见问题
Keysight N6791A 的额定输入是多少？
额定 60 V、20 A、100 W，共 1 个输入。
支持哪些负载模式？
支持 CC、CV、CR、CP 等模式；具体组合和动态功能以数据表为准。
是否能把吸收能量回馈电网？
不能，该型号不是回馈式负载。
是否需要主机？
需安装在 N6700C 系列兼容主机中，不能脱离兼容主机独立工作。
询价前需要提供什么？
请提供最大电压/电流/功率、最低工作电压、动态波形、线缆、接口和校准要求。
N6791A 与 EL34143A 的主要区别是什么？
主要参数差异包括：最大吸收功率：N6791A 为 100 W，EL34143A 为 350 W；最大输入电压：N6791A 为 60 V，EL34143A 为 150 V；最大输入电流：N6791A 为 20 A，EL34143A 为 60 A。除此之外，还应核对选件、附件、接口和完整订货号。
N6791A 与 EL34243A 的主要区别是什么？
主要参数差异包括：最大吸收功率：N6791A 为 100 W，EL34243A 为 每输入 300 W、总计 600 W；最大输入电压：N6791A 为 60 V，EL34243A 为 每输入 150 V；最大输入电流：N6791A 为 20 A，EL34243A 为 每输入 60 A。除此之外，还应核对选件、附件、接口和完整订货号。
N6791A 与 EL4913A 的主要区别是什么？
主要参数差异包括：最大吸收功率：N6791A 为 100 W，EL4913A 为 2 kW；最大输入电压：N6791A 为 60 V，EL4913A 为 80 V；最大输入电流：N6791A 为 20 A，EL4913A 为 40 A。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight N6791A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
