产品概述

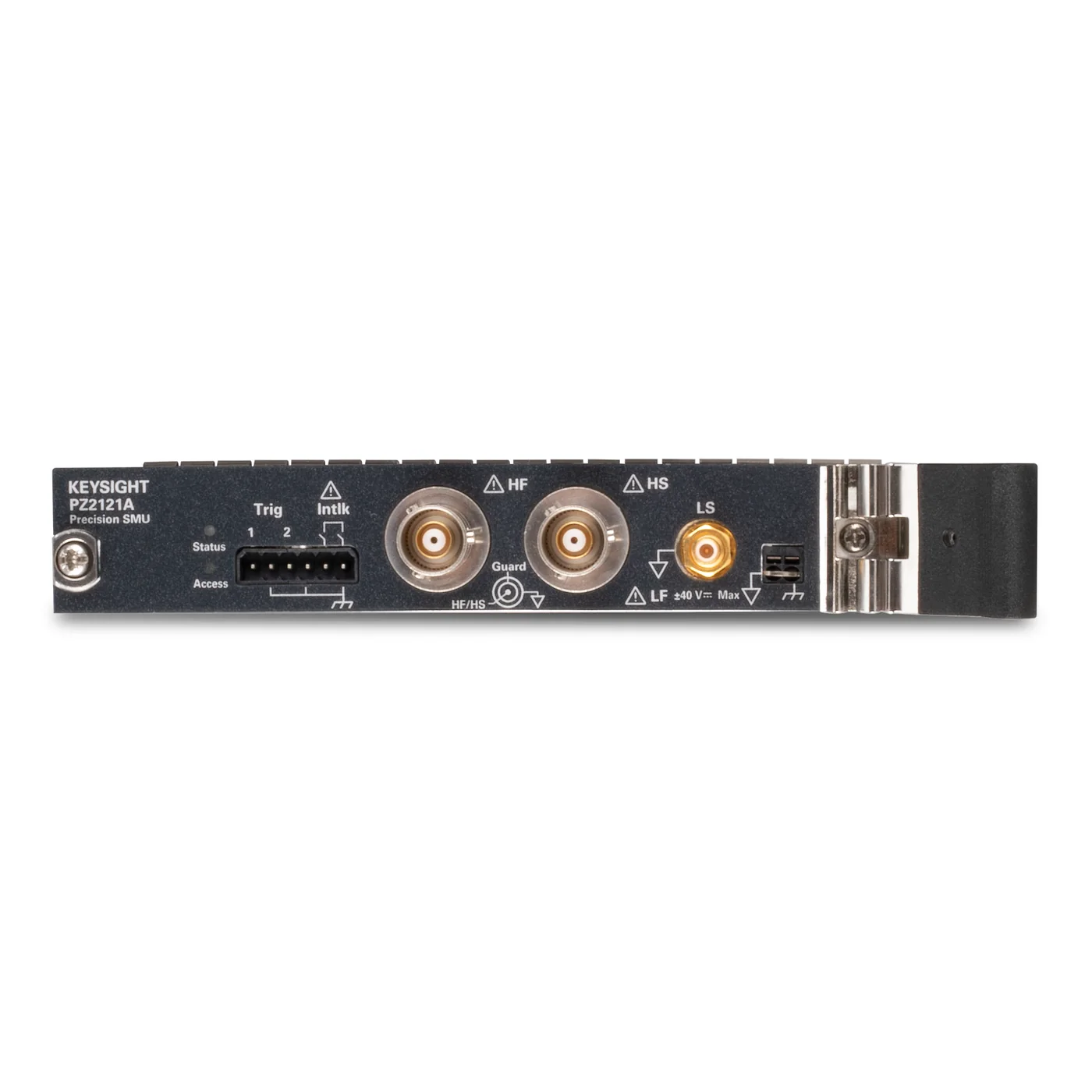

Keysight PZ2121A 是 PZ2100A 主机使用的高速精密 SMU模块，单模块提供 1 个四象限源测量通道。其最高电压 60 V、最大输出电流 3.5 A DC / 10.5 A 脉冲、最小电流测量分辨率 100 fA，Digitizer 最大采样率 15 MSa/s。模块把精密直流源测量、限值保护与动态采样集成在同一硬件中，可与主机内部触发线同步。该模块不能脱离 PZ2100A 主机独立使用；测试线缆、端子适配器、四线制连接和 Guard 方案应按被测器件选择。
PZ2121A 型号定位
Keysight PZ2121A 的产品定位是模块化精密源测量单元（SMU），主要配置包括最大输出电流为 3.5 A DC / 10.5 A 脉冲、最大采样率为 15 MSa/s、最小电流测量分辨率为 100 fA、最高输出电压为 60 V。这些参数决定它更适合用于研发与实验室供电、器件特性测试、电池与能源测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
PZ2121A 的主要配置包括：每模块通道数：1；最高输出电压：60 V；最大输出电流：3.5 A DC / 10.5 A 脉冲；最小电流测量分辨率：100 fA；最大采样率：15 MSa/s；最小脉冲宽度：10 μs；平台：PZ2100A 主机。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | PZ2121A |
| SKU | KEYSIGHT-PZ2121A |
| 产品类型 | 模块化精密源测量单元（SMU） |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 电源、电子负载与源表 |
核心特点
- 每模块 1 个 SMU 通道。
- 最高输出电压 60 V。
- 最大输出电流 3.5 A DC / 10.5 A 脉冲。
- 最小电流测量分辨率 100 fA。
- Digitizer 最大采样率 15 MSa/s。
- 最小脉冲宽度：10 μs。
- 支持两线/四线测量和 Guard 低电流连接。
- 必须安装在 PZ2100A 主机中使用。
典型应用
- 集成电路多电源轨 I-V 测试
- 半导体参数与可靠性测试
- LED 与 VCSEL 脉冲表征
- 低功耗器件动态电流分析
- 多通道精密偏置
- 晶圆级自动测试
技术参数
核心性能
| 最高输出电压 | 60 V |
|---|---|
| 最大输出电流 | 3.5 A DC / 10.5 A 脉冲 |
| 最小电流测量分辨率 | 100 fA |
| 最大采样率 | 15 MSa/s |
通道与接口
| 每模块通道数 | 1 |
|---|
其他参数
| 最小脉冲宽度 | 10 μs |
|---|---|
| 平台 | PZ2100A 主机 |
相近型号对比
PZ2121A 与 PZ2120A
PZ2121A 与 PZ2120A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | PZ2121A | PZ2120A |
|---|---|---|
| 最大采样率 | 15 MSa/s | 1 MSa/s |
| 最小脉冲宽度 | 10 μs | 50 μs |
PZ2121A 与 PZ2110A
PZ2121A 与 PZ2110A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | PZ2121A | PZ2110A |
|---|---|---|
| 最大输出电流 | 3.5 A DC / 10.5 A 脉冲 | 315 mA DC / 脉冲 |
| 最大采样率 | 15 MSa/s | 1.25 MSa/s |
| 最小电流测量分辨率 | 100 fA | 10 fA |
| 最小脉冲宽度 | 10 μs | 20 μs |
| 最高输出电压 | 60 V | 210 V |
PZ2121A 与 PZ2130A
PZ2121A 与 PZ2130A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | PZ2121A | PZ2130A |
|---|---|---|
| 最大输出电流 | 3.5 A DC / 10.5 A 脉冲 | 500 mA DC |
| 最大采样率 | 15 MSa/s | 250 kSa/s |
| 最小电流测量分辨率 | 100 fA | 100 pA |
| 最小脉冲宽度 | 10 μs | 不适用（DC 输出） |
| 最高输出电压 | 60 V | 30 V |
PZ2121A 与 PZ2131A
PZ2121A 与 PZ2131A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | PZ2121A | PZ2131A |
|---|---|---|
| 最大输出电流 | 3.5 A DC / 10.5 A 脉冲 | 500 mA DC / 脉冲 |
| 最大采样率 | 15 MSa/s | 500 kSa/s |
| 最小电流测量分辨率 | 100 fA | 10 pA |
| 最小脉冲宽度 | 10 μs | 按量程和工作区核对 |
| 最高输出电压 | 60 V | 30 V |
选型说明
PZ2121A 的关键边界是 1 通道、60 V、3.5 A DC / 10.5 A 脉冲、100 fA、15 MSa/s 和 10 μs。最大电压、电流、脉冲与采样率不能假定同时达到，必须按数据表工作区和量程确认。询价需同时选择 PZ2100A 主机，并说明通道总数、端子/线缆、四线制、Guard、低电感脉冲线、软件和校准要求。
适用边界
- 需要的核心范围超过本页所列 PZ2121A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 该产品涉及模块化配置，最终能力取决于 1，主机和模块必须作为一套系统确认。
- 询价时请同步确认当前供货状态、区域版本与可选替代型号。
询价前建议确认
- 目标电压、电流和功率范围
- 通道数、极性与源/载模式
- 动态、脉冲、回馈或测量功能
- 交流输入、机架和散热条件
- 线缆、接口、软件与校准要求
常见问题
Keysight PZ2121A 有几个 SMU 通道？
每块模块提供 1 个 SMU 通道。
能否单独使用？
不能，该模块必须安装在 Keysight PZ2100A 4 插槽主机中。
最高输出能力是多少？
最高电压 60 V，最大电流 3.5 A DC / 10.5 A 脉冲；实际组合受工作区和脉冲条件限制。
采样率和电流分辨率是多少？
最大采样率 15 MSa/s，最小电流测量分辨率 100 fA。
需要哪些连接附件？
根据模块端子与测试方式选择 triax、SMB、D-sub、四线制、Guard 或低电感脉冲附件。
PZ2121A 与 PZ2120A 的主要区别是什么？
主要参数差异包括：最大采样率：PZ2121A 为 15 MSa/s，PZ2120A 为 1 MSa/s；最小脉冲宽度：PZ2121A 为 10 μs，PZ2120A 为 50 μs。除此之外，还应核对选件、附件、接口和完整订货号。
PZ2121A 与 PZ2110A 的主要区别是什么？
主要参数差异包括：最大输出电流：PZ2121A 为 3.5 A DC / 10.5 A 脉冲，PZ2110A 为 315 mA DC / 脉冲；最大采样率：PZ2121A 为 15 MSa/s，PZ2110A 为 1.25 MSa/s；最小电流测量分辨率：PZ2121A 为 100 fA，PZ2110A 为 10 fA。除此之外，还应核对选件、附件、接口和完整订货号。
PZ2121A 与 PZ2130A 的主要区别是什么？
主要参数差异包括：最大输出电流：PZ2121A 为 3.5 A DC / 10.5 A 脉冲，PZ2130A 为 500 mA DC；最大采样率：PZ2121A 为 15 MSa/s，PZ2130A 为 250 kSa/s；最小电流测量分辨率：PZ2121A 为 100 fA，PZ2130A 为 100 pA。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight PZ2121A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
