描述
产品概述

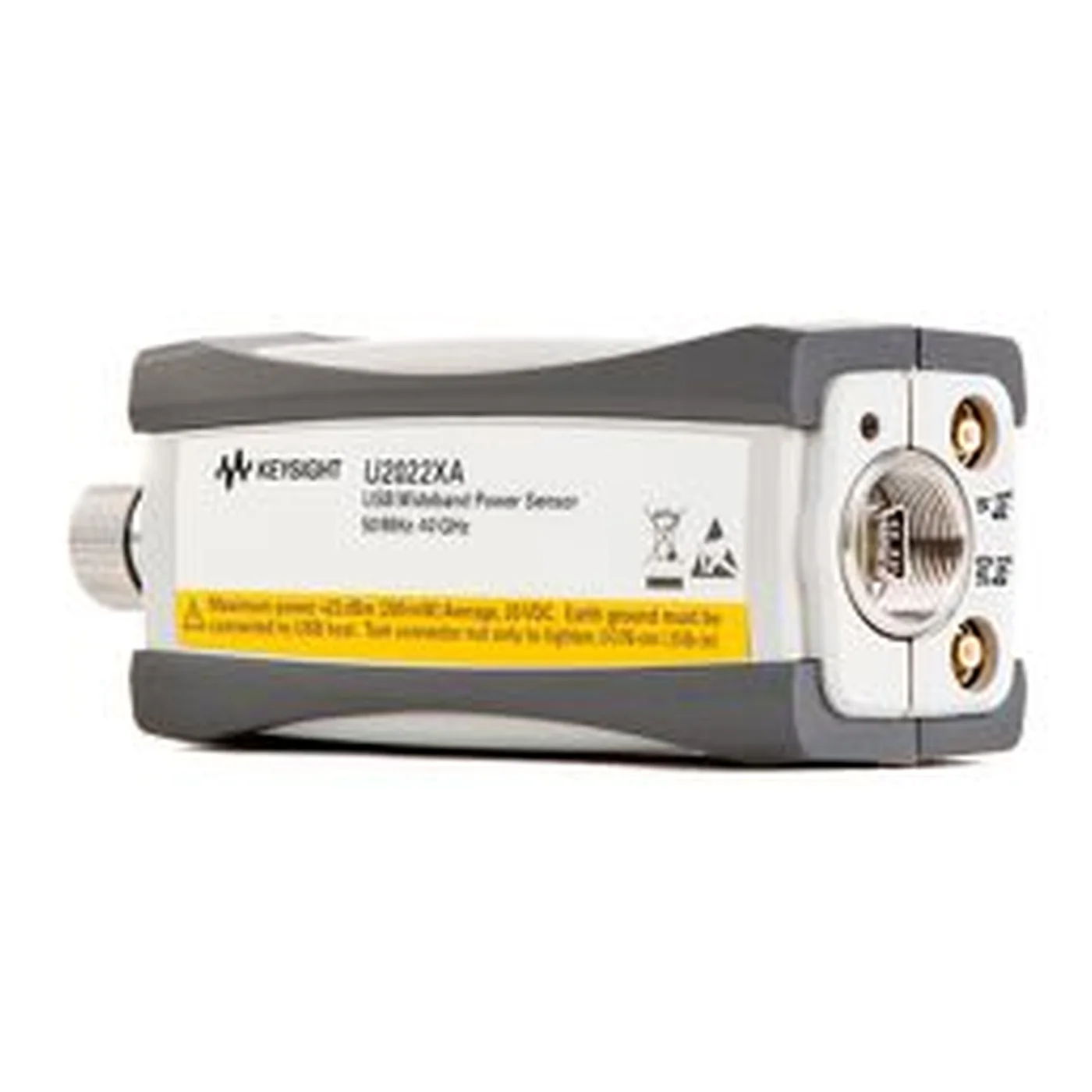

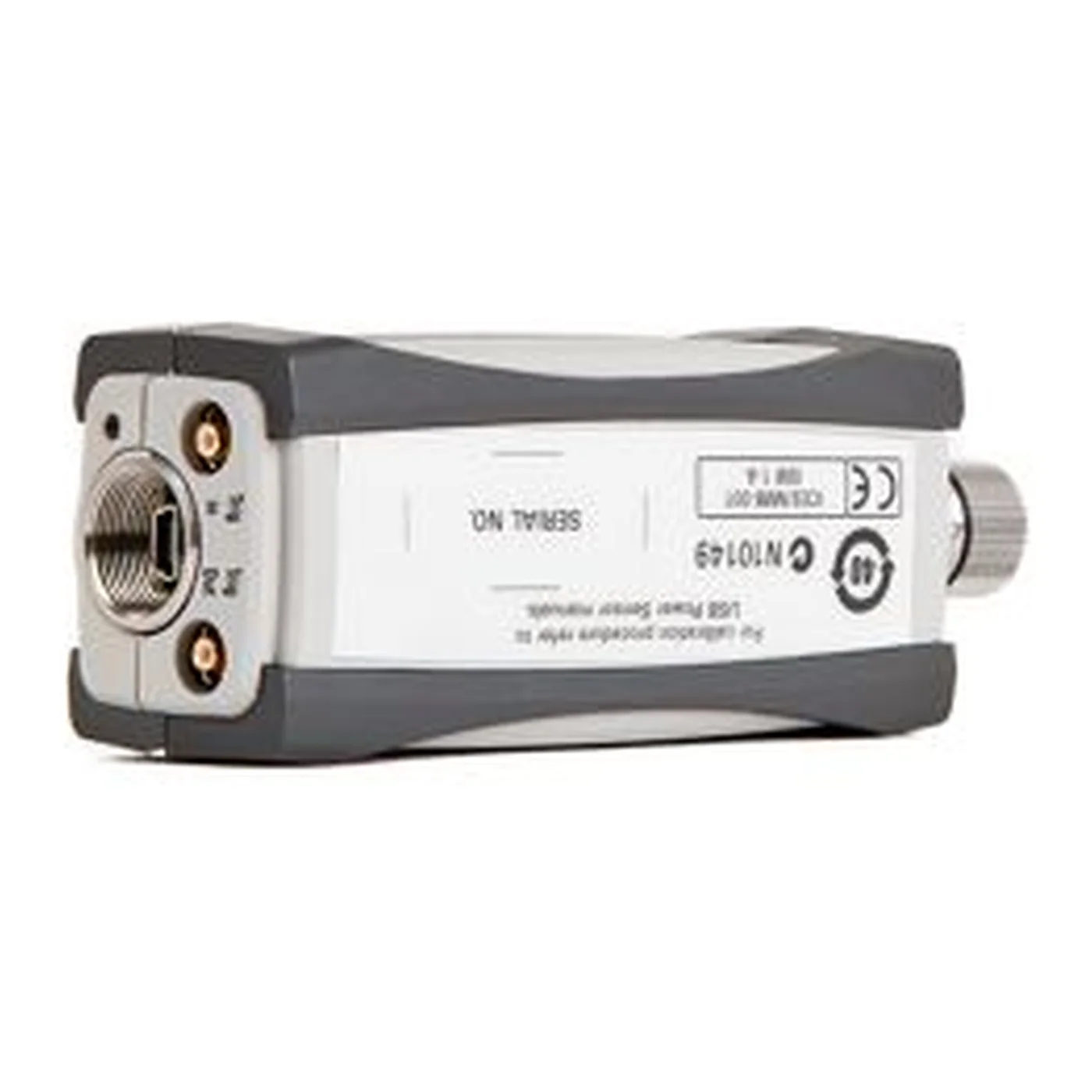

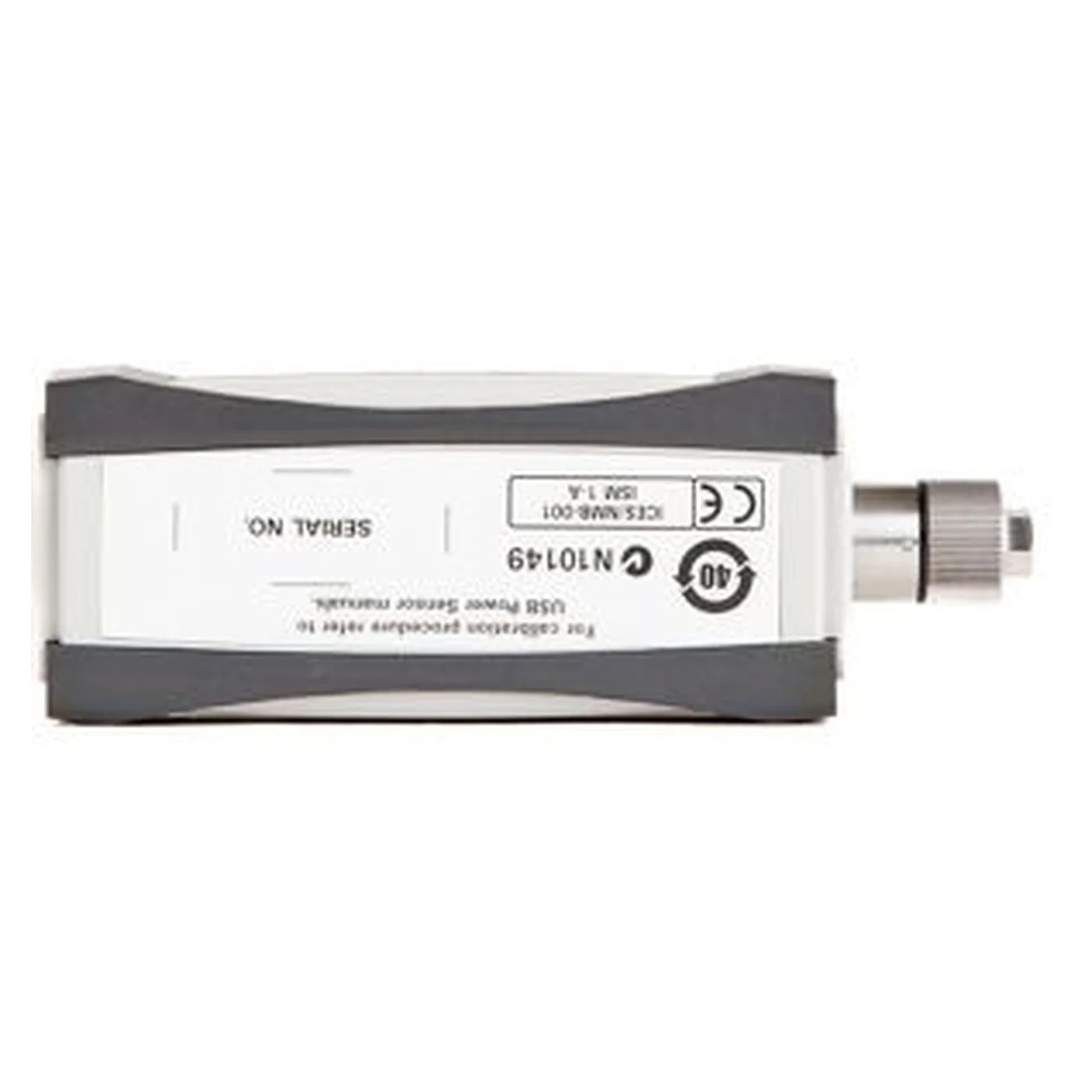

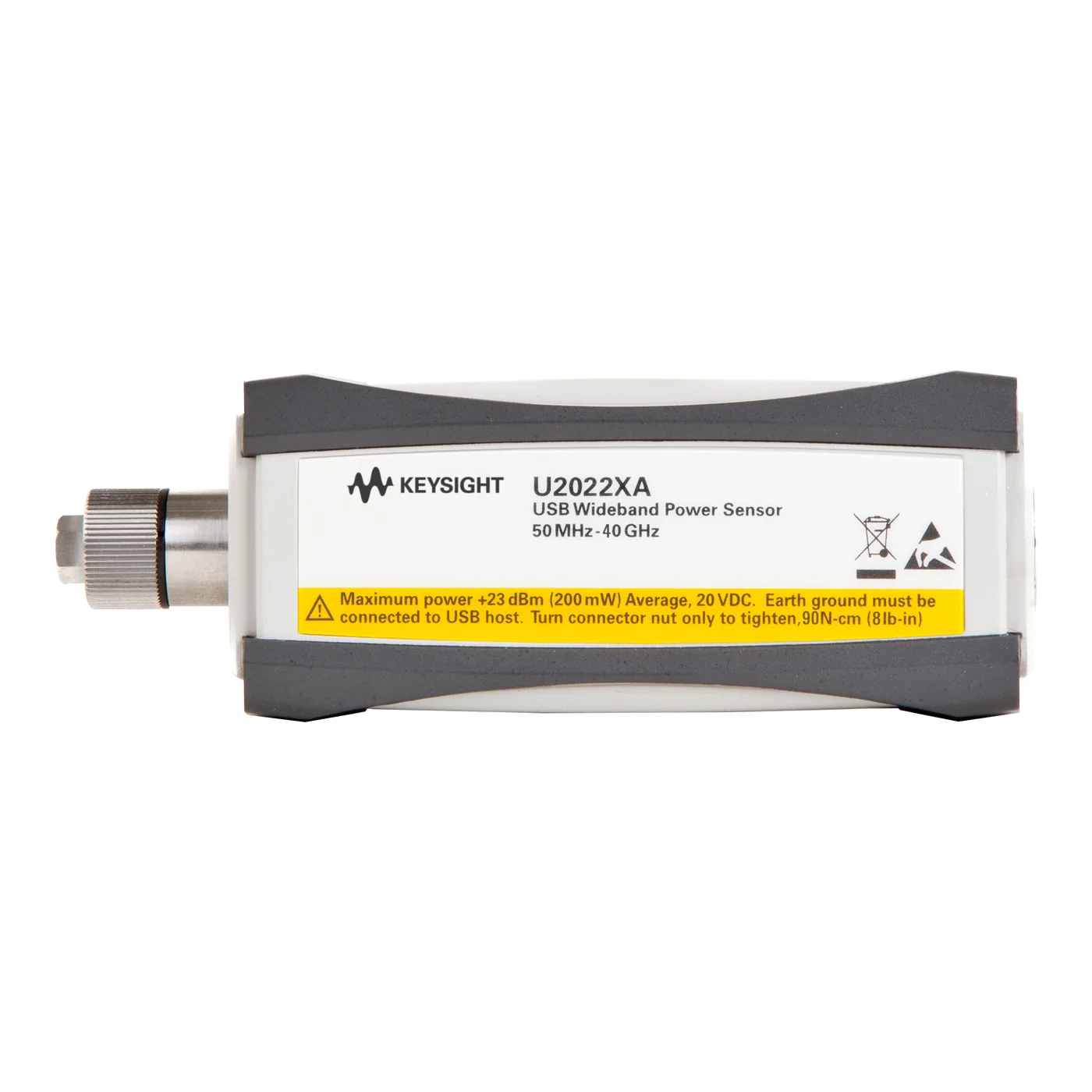

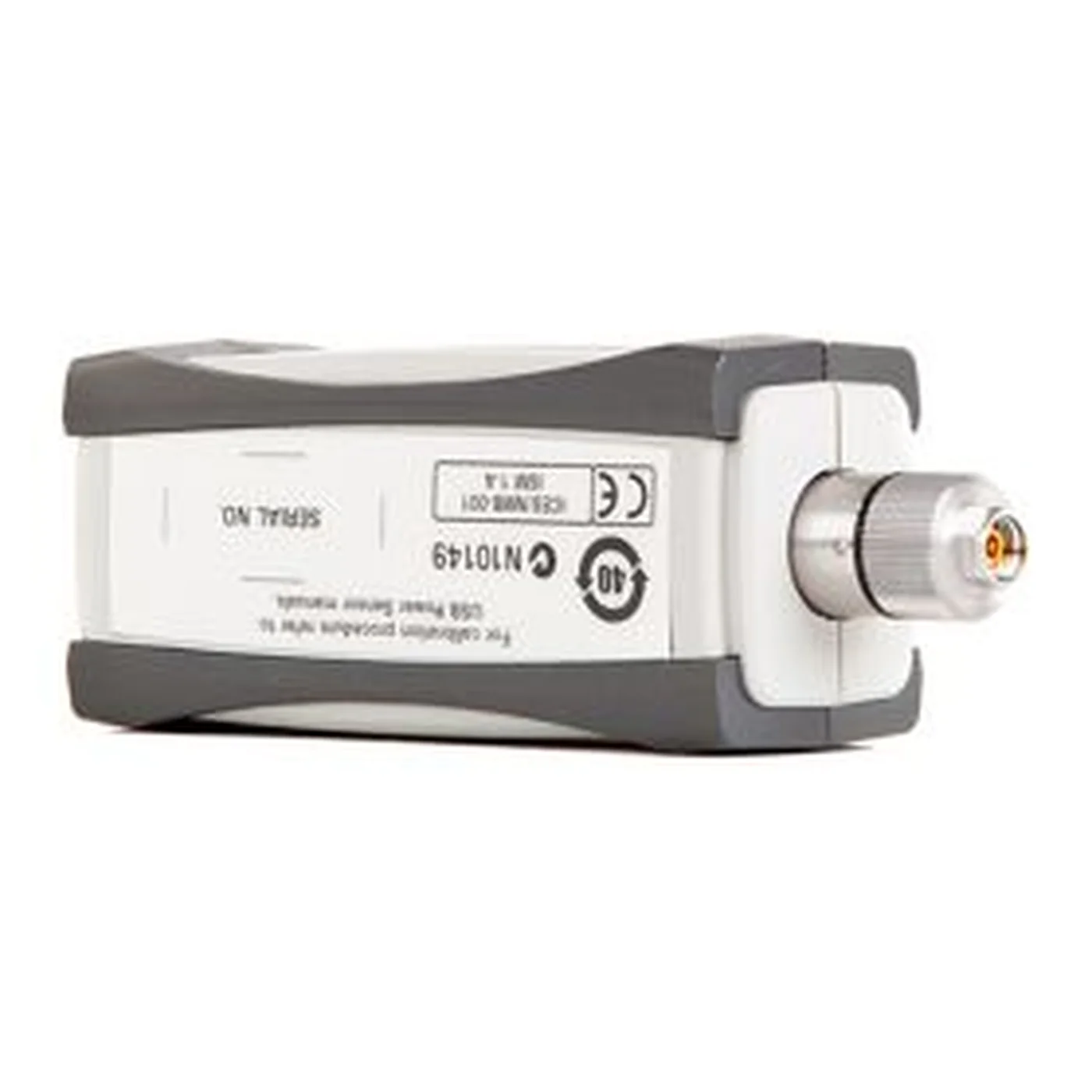

Keysight U2022XA 是 U2020 X-Series USB 峰值与平均功率传感器，频率覆盖 50 MHz 至 40 GHz；Option H50 至 50 GHz，采用 2.4 mm 公头。传感、采样与信号处理集成在便携式探头中，无需独立功率计即可连接电脑进行复杂脉冲和平均功率分析。传感器具有 30 MHz 视频带宽、80 MSa/s 连续采样和超过 25,000 读数/秒的缓冲测量速度，可测峰值、最小值、平均值、峰均比、时间门控及 CCDF。内置触发输入/输出、内部调零和校准适合雷达、无线突发信号与高速生产测试。
U2022XA 型号定位
Keysight U2022XA 的产品定位是USB 峰值与平均功率传感器，主要配置包括射频连接器为 2.4 mm 公头、峰值/门控功率范围为 −30 至 +20 dBm、平均模式功率范围为 −45 至 +20 dBm（高频上限依型号/选件）、缓冲测量速度为 >25,000 readings/s。这些参数决定它更适合用于射频功率测量、信号源校准、放大器与发射机测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
U2022XA 的主要配置包括：频率范围：50 MHz 至 40 GHz；Option H50 至 50 GHz；峰值/门控功率范围：−30 至 +20 dBm；平均模式功率范围：−45 至 +20 dBm（高频上限依型号/选件）；视频带宽：30 MHz；采样率：80 MSa/s；缓冲测量速度：>25,000 readings/s；射频连接器：2.4 mm 公头；通信：USB。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | U2022XA |
| SKU | KEYSIGHT-U2022XA |
| 产品类型 | USB 峰值与平均功率传感器 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 射频功率计 |
核心特点
- 频率范围 50 MHz 至 40 GHz；Option H50 至 50 GHz。
- 峰值/门控功率范围 −30 至 +20 dBm。
- 平均模式功率范围 −45 至 +20 dBm（U2022XA 超过 40 GHz 时上限按数据表）。
- 30 MHz 视频带宽，80 MSa/s 连续采样。
- 缓冲模式测量速度超过 25,000 读数/秒。
- 支持峰值、平均值、峰均比、时间门控与 CCDF。

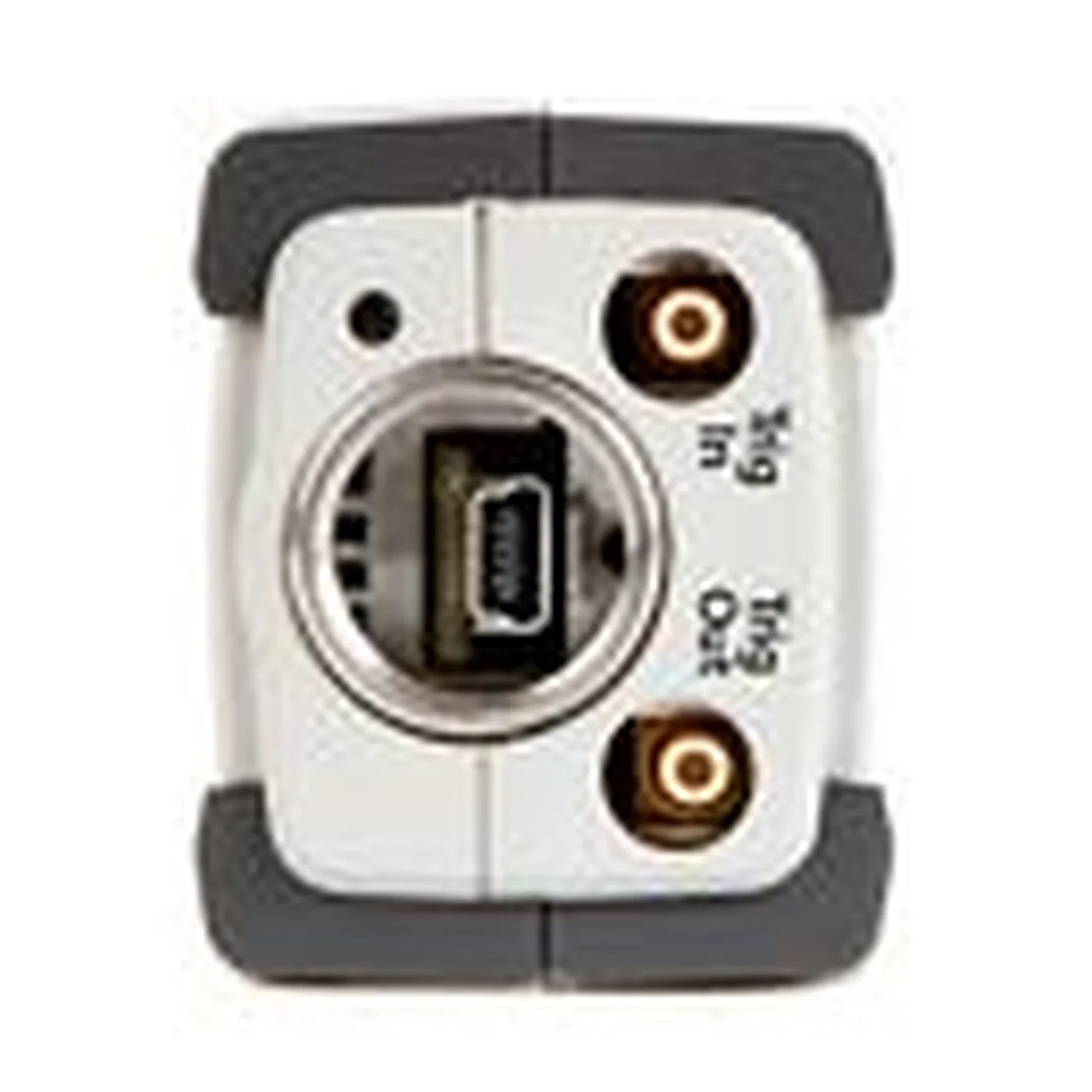

- USB 连接，无需独立功率计；带外部触发输入/输出。
典型应用
- 雷达脉冲功率与时序分析
- 无线基站突发信号测试
- 功率放大器峰均比验证
- 高速生产线功率测量
- CCDF 与调制包络分析
- 现场 USB 便携式 RF 测试
技术参数
核心性能
| 频率范围 | 50 MHz 至 40 GHz；Option H50 至 50 GHz |
|---|---|
| 峰值/门控功率范围 | −30 至 +20 dBm |
| 平均模式功率范围 | −45 至 +20 dBm（高频上限依型号/选件） |
| 视频带宽 | 30 MHz |
| 采样率 | 80 MSa/s |
| 缓冲测量速度 | >25,000 readings/s |
通道与接口
| 射频连接器 | 2.4 mm 公头 |
|---|
其他参数
| 通信 | USB |
|---|
相近型号对比
U2022XA 与 U2021XA
U2022XA 与 U2021XA 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | U2022XA | U2021XA |
|---|---|---|
| 射频连接器 | 2.4 mm 公头 | Type-N 公头 |
| 频率范围 | 50 MHz 至 40 GHz；Option H50 至 50 GHz | 50 MHz 至 18 GHz |
U2022XA 与 U2000A
U2022XA 与 U2000A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | U2022XA | U2000A |
|---|---|---|
| 射频连接器 | 2.4 mm 公头 | Type-N 公头 |
| 频率范围 | 50 MHz 至 40 GHz；Option H50 至 50 GHz | 10 MHz 至 18 GHz |
U2022XA 与 U2000B
U2022XA 与 U2000B 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | U2022XA | U2000B |
|---|---|---|
| 射频连接器 | 2.4 mm 公头 | Type-N 公头 |
| 频率范围 | 50 MHz 至 40 GHz；Option H50 至 50 GHz | 10 MHz 至 18 GHz |
U2022XA 与 U2000H
U2022XA 与 U2000H 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | U2022XA | U2000H |
|---|---|---|
| 射频连接器 | 2.4 mm 公头 | Type-N 公头 |
| 频率范围 | 50 MHz 至 40 GHz；Option H50 至 50 GHz | 10 MHz 至 18 GHz |
U2022XA 与 U2001A
U2022XA 与 U2001A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | U2022XA | U2001A |
|---|---|---|
| 射频连接器 | 2.4 mm 公头 | Type-N 公头 |
| 频率范围 | 50 MHz 至 40 GHz；Option H50 至 50 GHz | 10 MHz 至 6 GHz |
U2022XA 与 U2002A
U2022XA 与 U2002A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | U2022XA | U2002A |
|---|---|---|
| 射频连接器 | 2.4 mm 公头 | 3.5 mm 公头 |
| 频率范围 | 50 MHz 至 40 GHz；Option H50 至 50 GHz | 50 MHz 至 24 GHz；Option H26：10 MHz 至 26.5 GHz |
选型说明
U2021XA 与 U2022XA 的主要差别是频率上限和连接器；U2022XA 的 50 GHz 覆盖需要 H50 选件，且超过 40 GHz 的最高测量功率会降低。询价时需确认频段、连接器、H50、触发线、USB 电缆、采样/脉冲分析需求和校准。
适用边界
- 需要的核心范围超过本页所列 U2022XA 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 被测频率与功率范围
- 平均功率或峰值/包络测量
- 射频连接器或波导法兰
- 现有功率计与传感器兼容性
- 线缆、适配器和校准证书要求
常见问题
U2022XA 的频率范围是多少？
50 MHz 至 40 GHz；Option H50 至 50 GHz；若涉及选件扩频，应按订货配置确认。
能否测量峰值和平均功率？
可以，支持峰值、平均值、峰均比、门控和 CCDF 等测量。
是否需要外接功率计主机？
不需要。传感器通过 USB 连接电脑或兼容仪器即可工作。
视频带宽和采样率是多少？
视频带宽 30 MHz，连续采样率 80 MSa/s。
平均模式和峰值模式量程是否相同？
不同。平均模式低端可到 −45 dBm，峰值/门控常用范围为 −30 至 +20 dBm，详细频段条件见数据表。
U2022XA 与 U2021XA 的主要区别是什么？
主要参数差异包括：射频连接器：U2022XA 为 2.4 mm 公头，U2021XA 为 Type-N 公头；频率范围：U2022XA 为 50 MHz 至 40 GHz；Option H50 至 50 GHz，U2021XA 为 50 MHz 至 18 GHz。除此之外，还应核对选件、附件、接口和完整订货号。
U2022XA 与 U2000A 的主要区别是什么？
主要参数差异包括：射频连接器：U2022XA 为 2.4 mm 公头，U2000A 为 Type-N 公头；频率范围：U2022XA 为 50 MHz 至 40 GHz；Option H50 至 50 GHz，U2000A 为 10 MHz 至 18 GHz。除此之外，还应核对选件、附件、接口和完整订货号。
U2022XA 与 U2000B 的主要区别是什么？
主要参数差异包括：射频连接器：U2022XA 为 2.4 mm 公头，U2000B 为 Type-N 公头；频率范围：U2022XA 为 50 MHz 至 40 GHz；Option H50 至 50 GHz，U2000B 为 10 MHz 至 18 GHz。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight U2022XA 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
