描述
产品概述

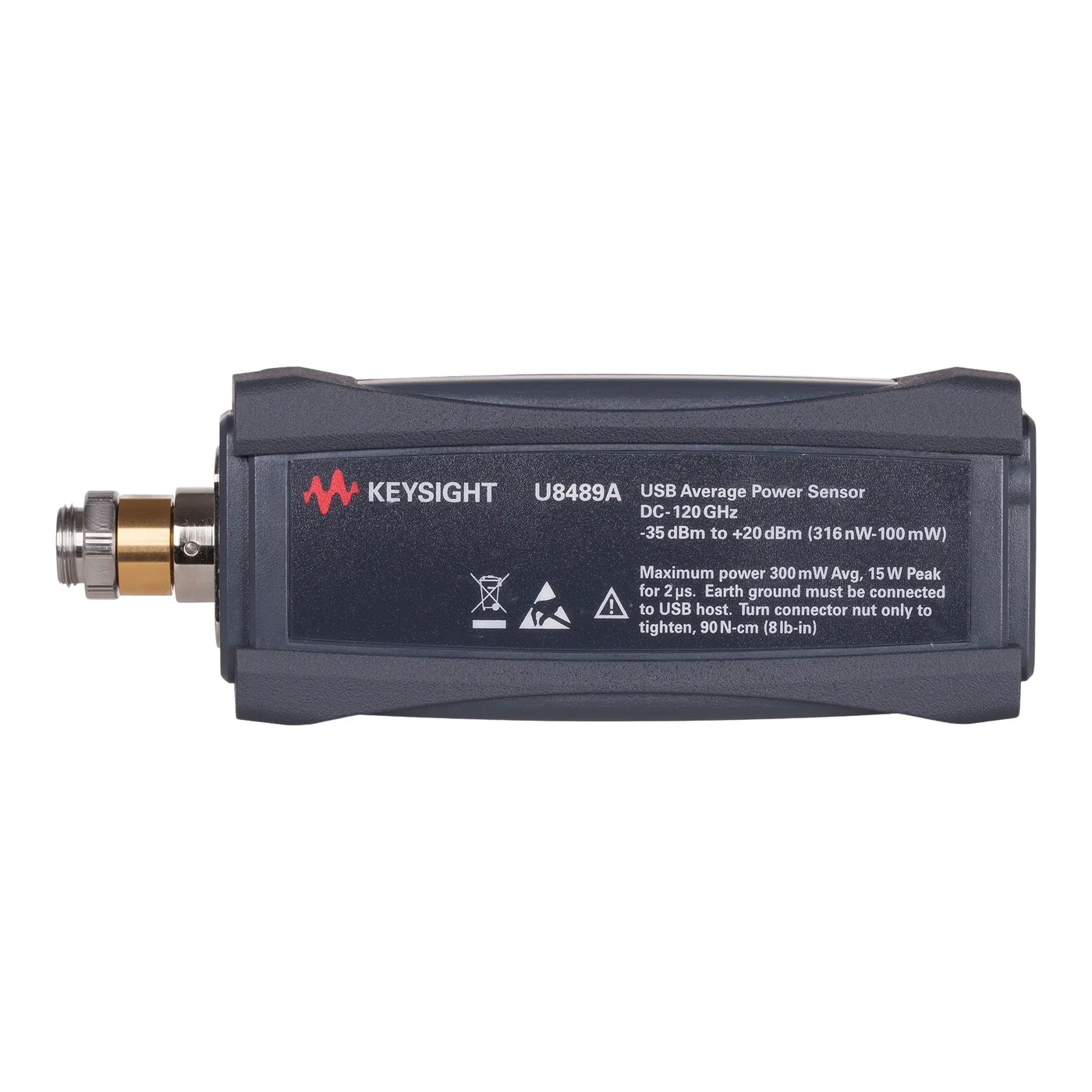

Keysight U8489A 是 U8480 Series USB 热电偶平均功率传感器，频率覆盖 DC 至 120 GHz（Option 200），采用 1.0 mm 公头。它把热电偶传感、调零、校准和 USB 控制集成于紧凑探头，功率范围为 −35 至 +20 dBm。自由运行/快速缓冲模式速度超过 900 读数/秒，功率线性度 <0.6%。实时测量不确定度、S 参数与 Gamma 修正功能有助于在信号源、网络分析仪、EMC 和生产校准中评估失配及不确定度。外部触发输入可同步接近噪声底的小信号测量。
U8489A 型号定位
Keysight U8489A 的产品定位是USB 热电偶平均功率传感器，主要配置包括功率线性度为 <0.6%、功率范围为 −35 至 +20 dBm、射频连接器为 1.0 mm 公头、最快读取速度为 >900 readings/s。这些参数决定它更适合用于射频功率测量、信号源校准、放大器与发射机测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
U8489A 的主要配置包括：频率范围：DC 至 120 GHz（Option 200）；功率范围：−35 至 +20 dBm；射频连接器：1.0 mm 公头；测量类型：平均功率 / 热电偶；最快读取速度：>900 readings/s；功率线性度：<0.6%；通信：USB。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | U8489A |
| SKU | KEYSIGHT-U8489A |
| 产品类型 | USB 热电偶平均功率传感器 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 射频功率计 |
核心特点
- 频率范围 DC 至 120 GHz（Option 200）。
- 平均功率范围 −35 至 +20 dBm。
- 1.0 mm 公头 精密射频接口。
- 自由运行/快速缓冲模式速度 >900 读数/秒。
- 功率线性度 <0.6%。
- 实时测量不确定度、S 参数和 Gamma 修正。
- USB 控制、内部调零/校准和外部触发输入。
典型应用
- 信号源输出功率校准
- 网络分析仪源功率校准
- EMC 与功率参考测量
- 毫米波器件平均功率测试
- 生产线 RF 功率校验
- 计量与测量不确定度评估
技术参数
核心性能
| 频率范围 | DC 至 120 GHz（Option 200） |
|---|---|
| 功率范围 | −35 至 +20 dBm |
| 最快读取速度 | >900 readings/s |
| 功率线性度 | <0.6% |
通道与接口
| 射频连接器 | 1.0 mm 公头 |
|---|
其他参数
| 测量类型 | 平均功率 / 热电偶 |
|---|---|
| 通信 | USB |
相近型号对比
U8489A 与 U8481A
U8489A 与 U8481A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | U8489A | U8481A |
|---|---|---|
| 功率线性度 | <0.6% | <0.8% |
| 射频连接器 | 1.0 mm 公头 | Type-N 公头 |
| 频率范围 | DC 至 120 GHz（Option 200） | Option 100：10 MHz 至 18 GHz；Option 200：DC 至 18 GHz |
U8489A 与 U8485A
U8489A 与 U8485A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | U8489A | U8485A |
|---|---|---|
| 功率线性度 | <0.6% | <0.8% |
| 射频连接器 | 1.0 mm 公头 | 3.5 mm 公头 |
| 频率范围 | DC 至 120 GHz（Option 200） | Option 100：10 MHz 至 33 GHz；Option 200：DC 至 33 GHz |
U8489A 与 U8487A
U8489A 与 U8487A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | U8489A | U8487A |
|---|---|---|
| 功率线性度 | <0.6% | <0.8% |
| 射频连接器 | 1.0 mm 公头 | 2.4 mm 公头 |
| 频率范围 | DC 至 120 GHz（Option 200） | Option 100：10 MHz 至 50 GHz；Option 200：DC 至 50 GHz |
U8489A 与 U8488A
U8489A 与 U8488A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | U8489A | U8488A |
|---|---|---|
| 功率线性度 | <0.6% | <0.8% |
| 射频连接器 | 1.0 mm 公头 | 1.85 mm 公头 |
| 频率范围 | DC 至 120 GHz（Option 200） | Option 100：10 MHz 至 67 GHz；Option 200：DC 至 67 GHz（可表征至 70 GHz） |
U8489A 与 U2000A
U8489A 与 U2000A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | U8489A | U2000A |
|---|---|---|
| 射频连接器 | 1.0 mm 公头 | Type-N 公头 |
| 测量类型 | 平均功率 / 热电偶 | 平均功率 |
| 频率范围 | DC 至 120 GHz（Option 200） | 10 MHz 至 18 GHz |
U8489A 与 U2000B
U8489A 与 U2000B 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | U8489A | U2000B |
|---|---|---|
| 射频连接器 | 1.0 mm 公头 | Type-N 公头 |
| 测量类型 | 平均功率 / 热电偶 | 平均功率 |
| 频率范围 | DC 至 120 GHz（Option 200） | 10 MHz 至 18 GHz |
选型说明
Option 100 为交流耦合并从 10 MHz 起，Option 200 为直流耦合并扩展到 DC；U8489A 仅列 Option 200。精密连接器必须与频段、机械规格和规定扭矩匹配。询价时应确认选件、连接器性别、线缆长度、外部触发、校准证书和兼容软件/仪器。
适用边界
- 需要的核心范围超过本页所列 U8489A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 被测频率与功率范围
- 平均功率或峰值/包络测量
- 射频连接器或波导法兰
- 现有功率计与传感器兼容性
- 线缆、适配器和校准证书要求
常见问题
Keysight U8489A 的频率范围是多少？
DC 至 120 GHz（Option 200），DC 下限取决于 Option 200。
功率范围是多少？
−35 至 +20 dBm；损坏电平与脉冲条件请按数据表。
能否测量峰值包络？
该系列为热电偶平均功率传感器，不等同于 U2020 宽带峰值传感器。
是否需要独立功率计？
可直接通过 USB 控制，也能与部分兼容 Keysight 仪器和 EPM 功率计协同使用。
Option 100 与 200 有什么区别？
Option 100 为交流耦合、通常从 10 MHz 起；Option 200 为直流耦合并可覆盖 DC，损坏电平条件也不同。
U8489A 与 U8481A 的主要区别是什么？
主要参数差异包括：功率线性度：U8489A 为 <0.6%，U8481A 为 <0.8%；射频连接器：U8489A 为 1.0 mm 公头，U8481A 为 Type-N 公头；频率范围：U8489A 为 DC 至 120 GHz（Option 200），U8481A 为 Option 100：10 MHz 至 18 GHz；Option 200：DC 至 18 GHz。除此之外，还应核对选件、附件、接口和完整订货号。
U8489A 与 U8485A 的主要区别是什么？
主要参数差异包括：功率线性度：U8489A 为 <0.6%，U8485A 为 <0.8%；射频连接器：U8489A 为 1.0 mm 公头，U8485A 为 3.5 mm 公头；频率范围：U8489A 为 DC 至 120 GHz（Option 200），U8485A 为 Option 100：10 MHz 至 33 GHz；Option 200：DC 至 33 GHz。除此之外，还应核对选件、附件、接口和完整订货号。
U8489A 与 U8487A 的主要区别是什么？
主要参数差异包括：功率线性度：U8489A 为 <0.6%，U8487A 为 <0.8%；射频连接器：U8489A 为 1.0 mm 公头，U8487A 为 2.4 mm 公头；频率范围：U8489A 为 DC 至 120 GHz（Option 200），U8487A 为 Option 100：10 MHz 至 50 GHz；Option 200：DC 至 50 GHz。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight U8489A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
