描述
产品概述

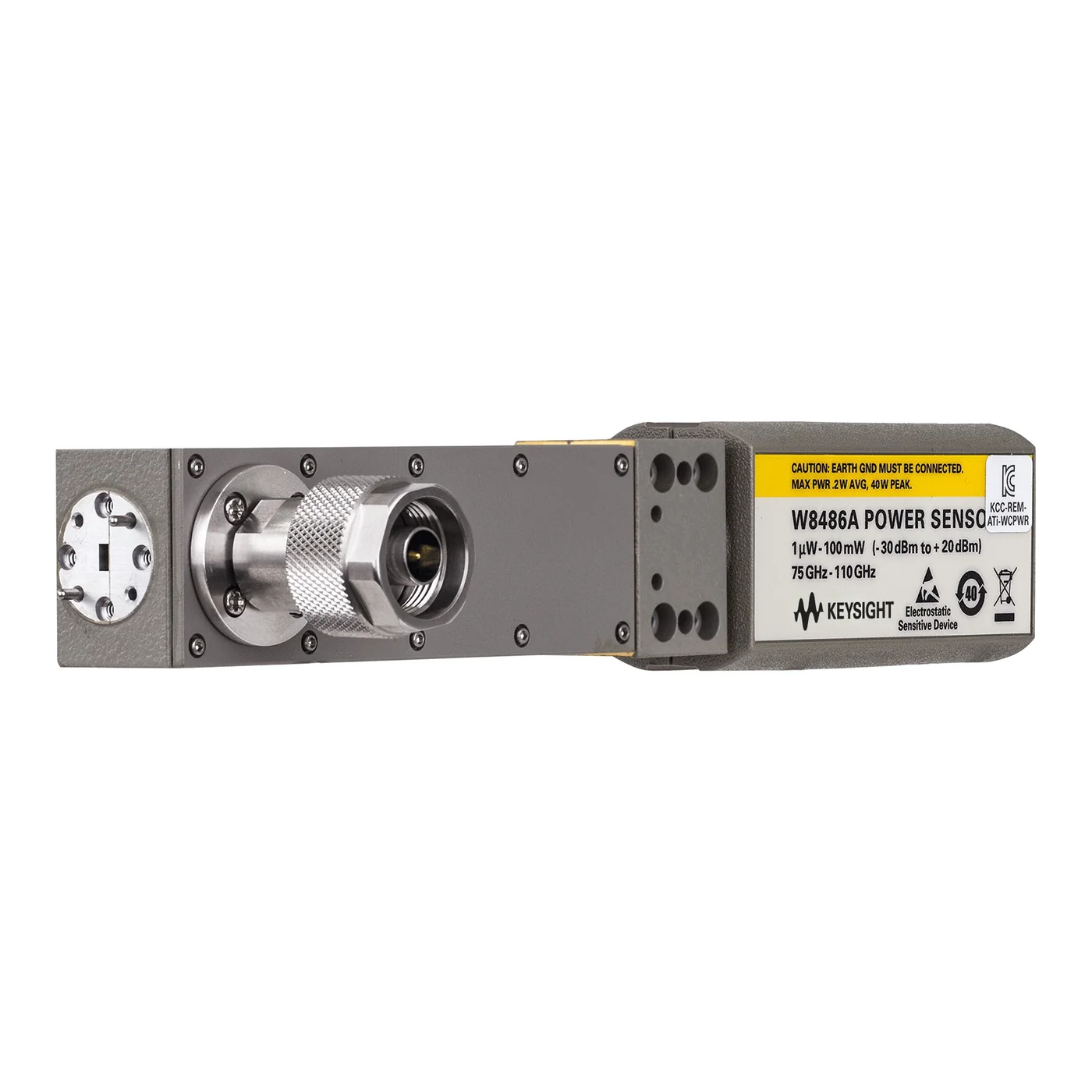

Keysight W8486A 是 W 波段波导功率传感器，通过 WR-10 波导法兰 直接连接相应射频或波导测试链路。频率覆盖 75 至 110 GHz，功率范围 −30 至 +20 dBm，采用二极管功率检测进行平均功率测量。该传感器适合源功率校准、毫米波扩频系统、元器件研发和生产线功率验证。属于 legacy 8480 二极管传感器，未被 N8480 热电偶系列直接替代；校准因子与兼容功率计需单独确认。使用前必须确认匹配的功率计、传感器线缆、波导法兰/同轴接口、校准因子方式以及允许的连续/峰值输入，避免过功率损坏。
W8486A 型号定位
Keysight W8486A 的产品定位是W 波段波导功率传感器，主要配置包括功率范围为 −30 至 +20 dBm、接口为 WR-10 波导法兰、频率范围为 75 至 110 GHz、传感技术为 二极管功率检测。这些参数决定它更适合用于射频功率测量、信号源校准、放大器与发射机测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
W8486A 的主要配置包括：频率范围：75 至 110 GHz；功率范围：−30 至 +20 dBm；接口：WR-10 波导法兰；测量类型：平均功率；传感技术：二极管功率检测；配置说明：属于 legacy 8480 二极管传感器，未被 N8480 热电偶系列直接替代；校准因子与兼容功率计需单独确认。。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | W8486A |
| SKU | KEYSIGHT-W8486A |
| 产品类型 | W 波段波导功率传感器 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 射频功率计 |
核心特点
- 频率范围 75 至 110 GHz。
- 功率范围 −30 至 +20 dBm。
- WR-10 波导法兰 测试接口。
- 二极管功率检测，用于平均功率测量。
- 适合射频/毫米波源校准和器件功率验证。
- 应按功率计兼容表和校准因子流程使用。
- 高频连接前需检查法兰/连接器清洁度与机械状态。
典型应用
- 射频与毫米波源功率校准
- 扩频器和网络分析系统校准
- 雷达与通信器件功率验证
- 高频研发设计验证
- 生产线平均功率测量
- 计量实验室功率传递
技术参数
核心性能
| 频率范围 | 75 至 110 GHz |
|---|---|
| 功率范围 | −30 至 +20 dBm |
通道与接口
| 接口 | WR-10 波导法兰 |
|---|
配置与兼容
| 配置说明 | 属于 legacy 8480 二极管传感器，未被 N8480 热电偶系列直接替代；校准因子与兼容功率计需单独确认。 |
|---|
其他参数
| 测量类型 | 平均功率 |
|---|---|
| 传感技术 | 二极管功率检测 |
相近型号对比
W8486A 与 N8486DD
W8486A 与 N8486DD 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | W8486A | N8486DD |
|---|---|---|
| 功率范围 | −30 至 +20 dBm | Option 100：−30 至 +20 dBm；Option 200：−52 至 +10 dBm |
| 接口 | WR-10 波导法兰 | WR-6 波导法兰 |
| 配置说明 | 属于 legacy 8480 二极管传感器，未被 N8480 热电偶系列直接替代；校准因子与兼容功率计需单独确认。 | Option 100 无内置 EEPROM，需手动输入校准因子；Option 200 带 EEPROM 并扩展低功率范围。 |
| 频率范围 | 75 至 110 GHz | 110 至 170 GHz |
选型说明
W8486A 的连接器、频段和功率范围是硬件边界，不能用转接头任意扩展。属于 legacy 8480 二极管传感器，未被 N8480 热电偶系列直接替代；校准因子与兼容功率计需单独确认。 询价时应确认具体选件、EEPROM/校准因子方式、兼容功率计、线缆或波导附件以及校准证书。
适用边界
- 需要的核心范围超过本页所列 W8486A 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
- 询价时请同步确认当前供货状态、区域版本与可选替代型号。
询价前建议确认
- 被测频率与功率范围
- 平均功率或峰值/包络测量
- 射频连接器或波导法兰
- 现有功率计与传感器兼容性
- 线缆、适配器和校准证书要求
常见问题
Keysight W8486A 的频率范围是多少？
75 至 110 GHz。
功率测量范围是多少？
−30 至 +20 dBm；具体选件差异和损坏电平应查数据手册。
测量峰值还是平均功率？
该传感器采用二极管功率检测，定位为平均功率测量；不等同于宽带峰值传感器。
能否直接连接任意功率计？
不能。必须按 Keysight 兼容表选择功率计、线缆与校准因子工作方式。
高频使用需要注意什么？
需保护波导法兰或精密同轴接口，控制输入功率，并按规定校准和预热。
W8486A 与 N8486DD 的主要区别是什么？
主要参数差异包括：功率范围：W8486A 为 −30 至 +20 dBm，N8486DD 为 Option 100：−30 至 +20 dBm；Option 200：−52 至 +10 dBm；接口：W8486A 为 WR-10 波导法兰，N8486DD 为 WR-6 波导法兰；配置说明：W8486A 为 属于 legacy 8480 二极管传感器，未被 N8480 热电偶系列直接替代；校准因子与兼容功率计需单独确认。，N8486DD 为 Option 100 无内置 EEPROM，需手动输入校准因子；Option 200 带 EEPROM 并扩展低功率范围。。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight W8486A 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
