描述
产品概述

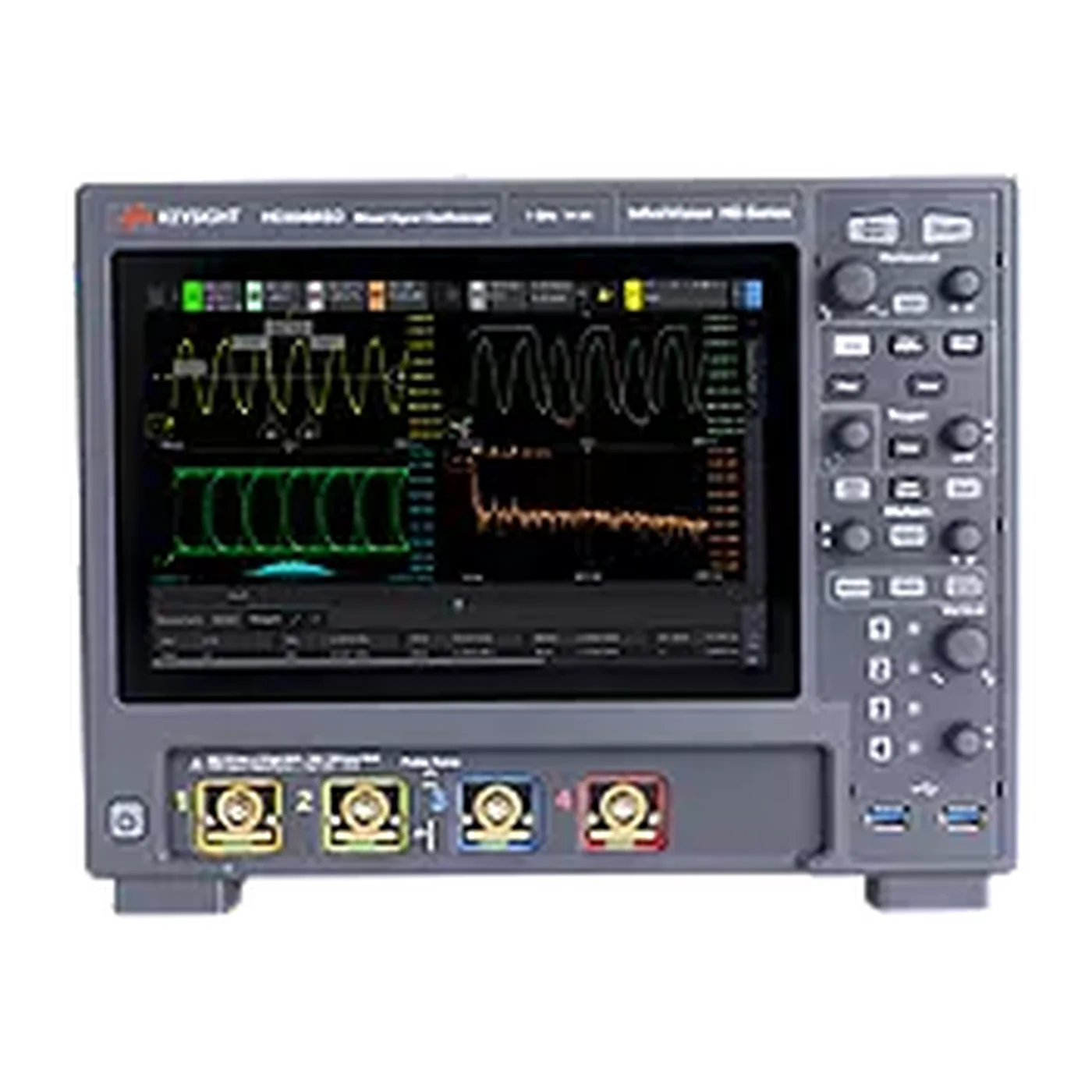

Keysight HD304MSO 面向需要同时观察小幅信号、快速瞬态和数字总线活动的研发与验证工作。其自研采集架构采用 14 位 ADC 和低噪声前端，提供4 个模拟通道和 16 个数字通道，在 200 MHz 至 1 GHz 带宽选件范围内保持每通道 3.2 GSa/s 采样率。与传统通用示波器相比，高垂直分辨率有利于区分电源纹波、传感器输出和混合信号系统中的微小异常。标配 20 Mpts/通道存储深度，可升级至 50 或 100 Mpts/通道；超过 1,300,000 波形/秒的更新率有助于快速发现低概率故障。10.1 英寸电容触摸屏、Zone 区域触发、Fault Hunter、频率响应分析、分段存储和模板测试等功能，让工程师可在同一平台完成时域、数字逻辑、协议和部分频域测量。
HD304MSO 型号定位
Keysight HD304MSO 的产品定位是混合信号示波器，主要配置包括ADC 分辨率为 14（带宽限制时最高 16） bit、典型噪声底为 50 µVrms、可选带宽为 350 / 500 MHz / 1 GHz、数字通道数为 16。这些参数决定它更适合用于电子研发调试、嵌入式系统测试、电源与信号完整性测试等任务。选型时请按精确型号核对配置，同系列不同型号的参数可能不同。
主要配置
HD304MSO 的主要配置包括：标准模拟带宽：200 MHz；可选带宽：350 / 500 MHz / 1 GHz；模拟通道数：4；数字通道数：16；ADC 分辨率：14（带宽限制时最高 16） bit；最高采样率：3.2 GSa/s per channel；标准存储深度：20 Mpts/channel；最大存储深度：100 Mpts/channel；波形更新率：> 1,300,000 waveforms/s；显示屏：10.1-inch 电容触摸屏；典型噪声底：50 µVrms。这些配置可用于区分外观相近或属于同一系列的产品；采购时请结合实物铭牌、选件标签和完整订货号确认最终配置。
基本信息
| 品牌 | Keysight |
|---|---|
| 型号 | HD304MSO |
| SKU | KEYSIGHT-HD304MSO |
| 产品类型 | 混合信号示波器 |
| 一级分类 | 电子与射频测试 |
| 二级分类 | 示波器 |
核心特点
- 4 个模拟通道和 16 个数字通道，数字通道功能在 HD3 系列中启用，数字探头电缆需按订购配置确认。
- 200 MHz 标准带宽，可升级至 350 MHz、500 MHz 或 1 GHz。
- 14 位 ADC；使用带宽限制时垂直分辨率最高可达 16 位。
- 每通道最高 3.2 GSa/s，所有模拟通道同时使用时不牺牲标称采样率。
- 20 Mpts/通道标准存储，可选 50 或 100 Mpts/通道。
- 超过 1,300,000 波形/秒的无妥协更新率，用于捕获偶发毛刺和异常事件。
- 10.1 英寸电容触摸屏、Zone 区域触发、分屏网格和可选带宽限制。
- 集成 Fault Hunter、频率响应分析、模板测试、FFT、直方图及混合信号分析能力。
典型应用
- 电源纹波、负载瞬态和电源完整性分析
- 嵌入式系统、FPGA 与 MCU 模拟/数字联合调试
- CAN、CAN FD、CAN XL、LIN、I2C、SPI 和 UART 等总线分析
- 传感器、模拟前端和低幅度信号完整性验证
- 汽车电子、消费电子和工业控制系统故障定位
- 研发实验室的高分辨率通用测量与自动化测试
技术参数
核心性能
| 标准模拟带宽 | 200 MHz |
|---|---|
| 可选带宽 | 350 / 500 MHz / 1 GHz |
| ADC 分辨率 | 14（带宽限制时最高 16） bit |
| 最高采样率 | 3.2 GSa/s per channel |
| 典型噪声底 | 50 µVrms |
通道与接口
| 模拟通道数 | 4 |
|---|---|
| 数字通道数 | 16 |
配置与兼容
| 标准存储深度 | 20 Mpts/channel |
|---|---|
| 最大存储深度 | 100 Mpts/channel |
| 显示屏 | 10.1-inch 电容触摸屏 |
其他参数
| 波形更新率 | > 1,300,000 waveforms/s |
|---|
相近型号对比
HD304MSO 与 MSOX3104G
HD304MSO 与 MSOX3104G 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | HD304MSO | MSOX3104G |
|---|---|---|
| 显示屏 | 10.1-inch 电容触摸屏 | 8.5-inch 电容触摸屏 |
| 最高采样率 | 3.2 GSa/s per channel | 5（交织）；2.5（全通道） GSa/s |
| 波形更新率 | > 1,300,000 waveforms/s | > 1,000,000 waveforms/s |
HD304MSO 与 MSOX2002A
HD304MSO 与 MSOX2002A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | HD304MSO | MSOX2002A |
|---|---|---|
| 数字通道数 | 16 | 8 |
| 显示屏 | 10.1-inch 电容触摸屏 | 8.5-inch WVGA，800 × 480 |
| 模拟通道数 | 4 | 2 |
| 波形更新率 | > 1,300,000 waveforms/s | 200,000 waveforms/s |
HD304MSO 与 MSOX2004A
HD304MSO 与 MSOX2004A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | HD304MSO | MSOX2004A |
|---|---|---|
| 数字通道数 | 16 | 8 |
| 显示屏 | 10.1-inch 电容触摸屏 | 8.5-inch WVGA，800 × 480 |
| 波形更新率 | > 1,300,000 waveforms/s | 200,000 waveforms/s |
HD304MSO 与 MSOX2012A
HD304MSO 与 MSOX2012A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | HD304MSO | MSOX2012A |
|---|---|---|
| 数字通道数 | 16 | 8 |
| 显示屏 | 10.1-inch 电容触摸屏 | 8.5-inch WVGA，800 × 480 |
| 模拟通道数 | 4 | 2 |
| 波形更新率 | > 1,300,000 waveforms/s | 200,000 waveforms/s |
HD304MSO 与 MSOX2014A
HD304MSO 与 MSOX2014A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | HD304MSO | MSOX2014A |
|---|---|---|
| 数字通道数 | 16 | 8 |
| 显示屏 | 10.1-inch 电容触摸屏 | 8.5-inch WVGA，800 × 480 |
| 波形更新率 | > 1,300,000 waveforms/s | 200,000 waveforms/s |
HD304MSO 与 MSOX2022A
HD304MSO 与 MSOX2022A 属于相近选型范围，但下表所列配置并不相同。应依据被测对象和系统接口选择，不能只按系列名称替换。
| 对比项目 | HD304MSO | MSOX2022A |
|---|---|---|
| 数字通道数 | 16 | 8 |
| 显示屏 | 10.1-inch 电容触摸屏 | 8.5-inch WVGA，800 × 480 |
| 模拟通道数 | 4 | 2 |
| 波形更新率 | > 1,300,000 waveforms/s | 200,000 waveforms/s |
选型说明
HD304MSO 的主机通道数固定为4 个模拟通道和 16 个数字通道，但带宽和存储深度由订购选件决定。基础配置为 200 MHz、20 Mpts/通道；如需 350 MHz、500 MHz、1 GHz 或 50/100 Mpts 深存储，必须在报价中明确。14 位 ADC 不等同于任何带宽和量程下都有 14 位有效位数，实际精度仍受输入范围、带宽限制、探头、噪声和测试连接影响。数字通道已启用，但数字探头电缆、协议应用、功率分析及其他高级软件需逐项确认。
适用边界
- 需要的核心范围超过本页所列 HD304MSO 参数时，建议选择更高配置型号，并确认可选件范围。
- 技术指标通常受测量模式、负载、环境、通道配置和校准条件影响，正式采购前请结合测量条件确认指标适用范围。
询价前建议确认
- 目标带宽与通道数量
- 最高采样率和存储深度
- 模拟/数字通道与协议解码需求
- 探头类型、带宽和数量
- 软件选件、校准与接口要求
常见问题
Keysight HD304MSO 有多少个模拟和数字通道？
该型号提供4 个模拟通道和 16 个数字通道。HD3 系列数字功能已启用，但数字探头电缆是否包含应按具体报价确认。
HD304MSO 的带宽如何选择？
标准带宽为 200 MHz，可配置或升级至 350 MHz、500 MHz或 1 GHz。采购时应明确最终带宽选件，不能仅凭主机型号判断。
HD3 的 14 位 ADC 有什么作用？
更高的垂直量化分辨率有助于分辨小幅信号细节；配合带宽限制时可实现最高 16 位显示分辨率。实际测量精度仍取决于噪声、量程、探头和连接方式。
标准和最大存储深度分别是多少？
标准配置为每通道 20 Mpts，可选每通道 50 Mpts 或 100 Mpts。询价时应按长记录、串行总线和捕获时间需求确认。
HD3 是否适合电源和汽车总线调试？
适合。其高分辨率、低噪声、深存储和混合信号通道可用于电源纹波及汽车总线物理层分析；相应功率和协议软件是否包含需按许可确认。
HD304MSO 与 MSOX3104G 的主要区别是什么？
主要参数差异包括：显示屏：HD304MSO 为 10.1-inch 电容触摸屏，MSOX3104G 为 8.5-inch 电容触摸屏；最高采样率：HD304MSO 为 3.2 GSa/s per channel，MSOX3104G 为 5（交织）；2.5（全通道） GSa/s；波形更新率：HD304MSO 为 > 1,300,000 waveforms/s，MSOX3104G 为 > 1,000,000 waveforms/s。除此之外，还应核对选件、附件、接口和完整订货号。
HD304MSO 与 MSOX2002A 的主要区别是什么？
主要参数差异包括：数字通道数：HD304MSO 为 16，MSOX2002A 为 8；显示屏：HD304MSO 为 10.1-inch 电容触摸屏，MSOX2002A 为 8.5-inch WVGA，800 × 480；模拟通道数：HD304MSO 为 4，MSOX2002A 为 2。除此之外，还应核对选件、附件、接口和完整订货号。
HD304MSO 与 MSOX2004A 的主要区别是什么？
主要参数差异包括：数字通道数：HD304MSO 为 16，MSOX2004A 为 8；显示屏：HD304MSO 为 10.1-inch 电容触摸屏，MSOX2004A 为 8.5-inch WVGA，800 × 480；波形更新率：HD304MSO 为 > 1,300,000 waveforms/s，MSOX2004A 为 200,000 waveforms/s。除此之外，还应核对选件、附件、接口和完整订货号。
选型提示：Keysight HD304MSO 的地区版本、选件和交付范围可能存在差异，询价时请以完整订货号及当前技术资料为准。
